Buderus Blueline 12 [13/28] Подключение камина к дымовой трубе

Монтаж

blueline №. 12 - Оставляем за собой право на изменения!

B Закрепите внутреннюю крышку [1] винтами в

верхнем выходном отверстии дымовых газов.

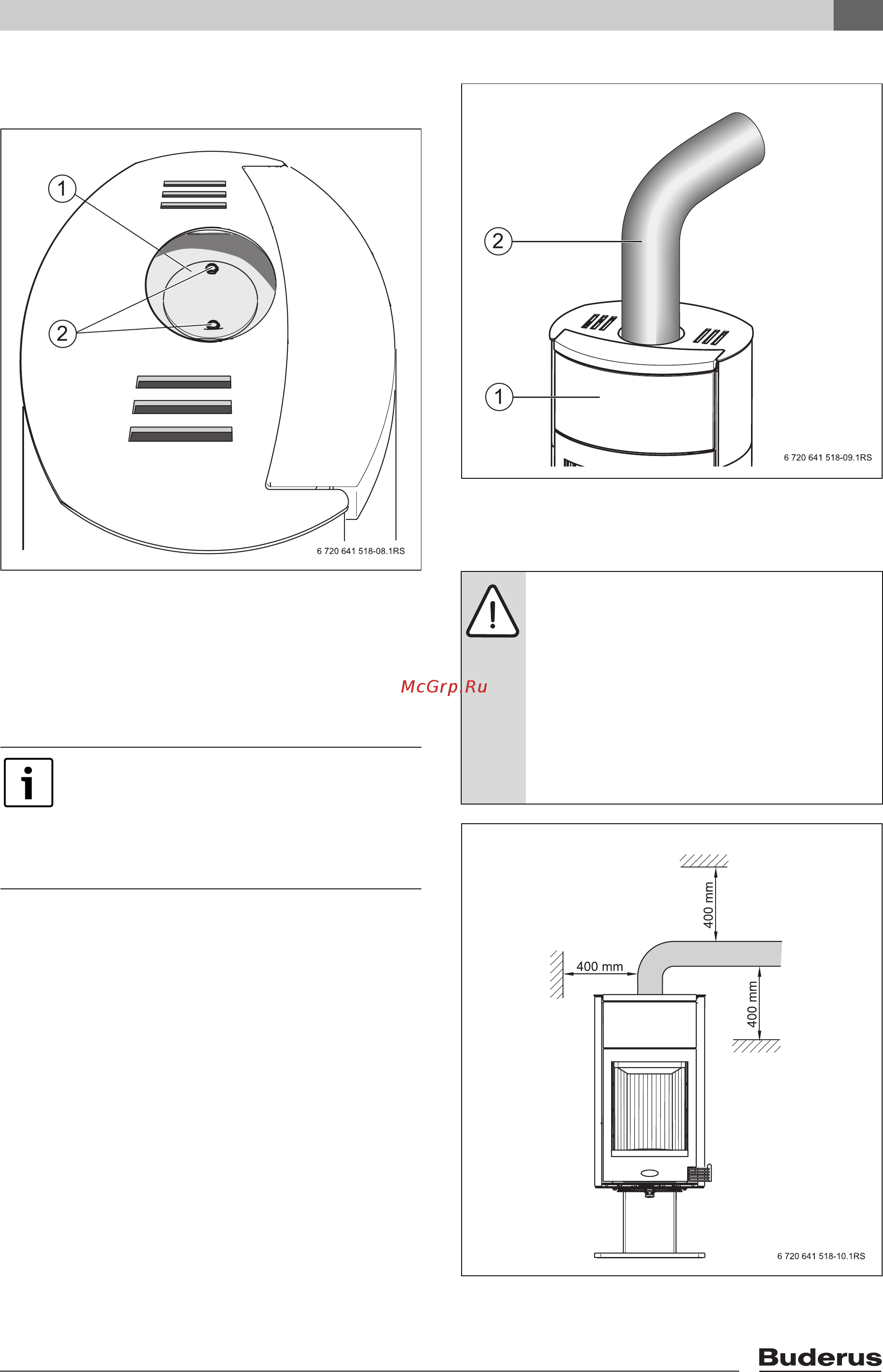

Рис. 12 Внутренняя крышка в верхнем выходном

отверстии дымовых газов

1 Внутренняя крышка

2 Винты

4.3 Подключение камина к дымовой

трубе

B Наденьте соединительный участок дымовой

трубы (Æ рис. 13, [2]) на патрубок камина.

B Проложите соединительную трубу с подъёмом

на горизонтальном участке и по кратчайшему

пути к дымовой трубе.

B Используйте соединительный участок или

колено со смотровым люком.

B Подсоедините соединительный участок к

дымовой трубе.

Соединительный участок не должен выступать

внутрь дымовой трубы.

B Обеспечьте герметичность мест соединений

труб.

Рис. 13 Соединение с дымовой трубой

1 Камин

2 Соединительный участок (смонтирован)

Рис. 14 Безопасные расстояния от дымовой трубы

Используйте соединительные участки

дымовых труб только из программы

комплектующих фирмы Будерус. Мы

рекомендуем установить

соединительный участок дымовой

трубы с дроссельным клапаном.

ОПАСНО: опасность пожара из-за

наличия горючих предметов в пределах

безопасного расстояния!

B Держите горючие предметы (мебель,

ткани, цветы и др.) на безопасном

расстоянии от камина.

B Выдерживайте безопасные

расстояния от дымовых труб до

горючих материалов по EN 1856-2

(Æ рис. 14).
