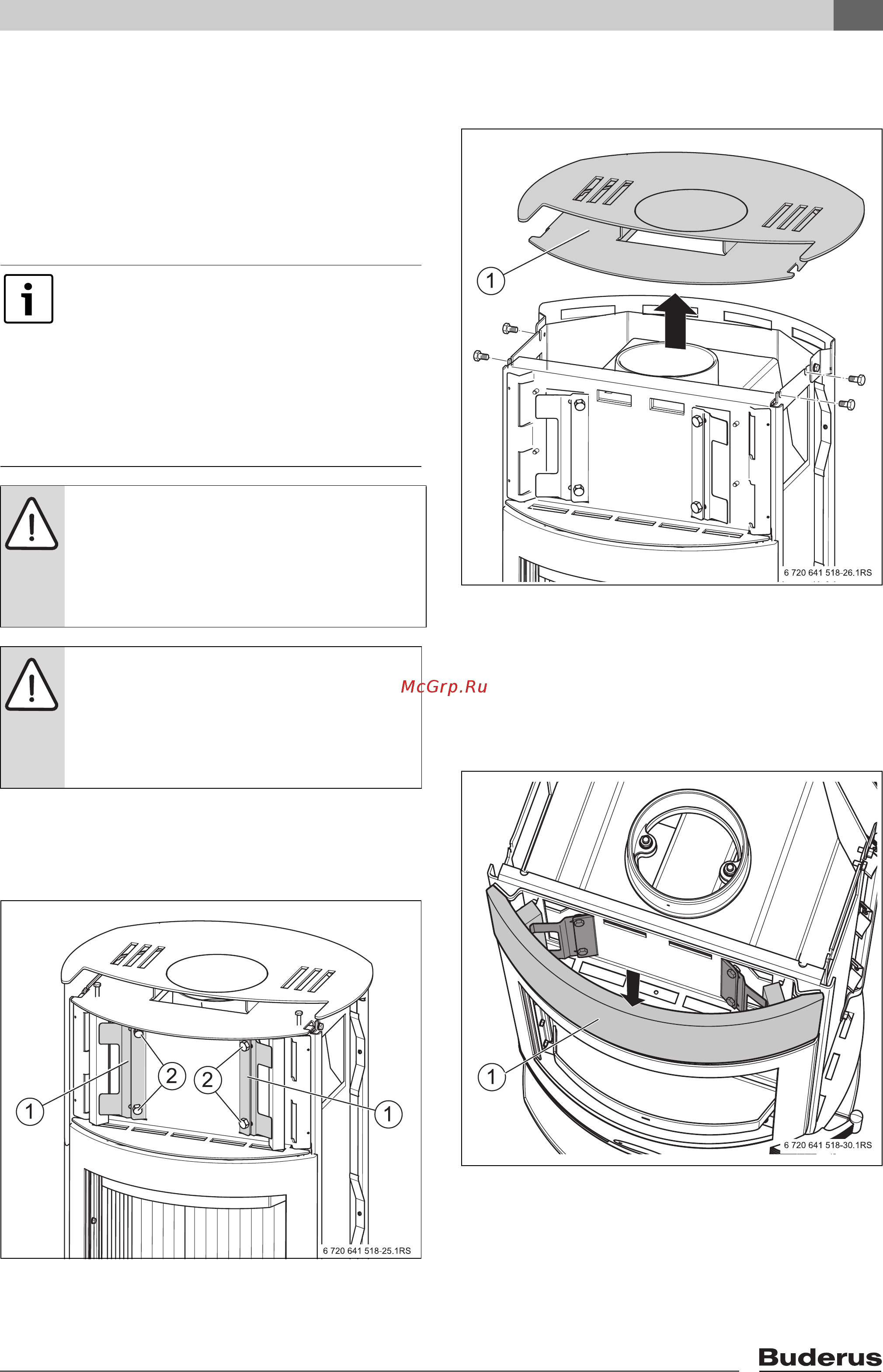

Buderus Blueline 12 [15/28] Монтаж кафельной облицовки

Монтаж

blueline №. 12 - Оставляем за собой право на изменения!

Положение, в котором стоит заслонка, должно

легко определяться пользователем.

• При необходимости установите на воздуховод

теплоизоляцию

4.5 Монтаж кафельной облицовки

4.5.1 Общие рекомендации по обращению с

кафельной плиткой

4.5.2 Установка передней кафельной плитки

B Закрепите опорные пластины [1] передней

кафельной плитки справа и слева двумя

винтами [2] к корпусу.

Рис. 16 Крепление опорных пластин

1 Опорная пластина

2 Винты

B Отверните боковые винты верхней крышки [1] и

снимите крышку вверх.

Рис. 17 Демонтаж верхней крышки

1 Верхняя крышка

B Вставьте переднюю кафельную плитку [1]

сверху за опорные пластины.

B Опорные пластины должны немного прижимать

кафельную плитку. При необходимости

подогните их.

Рис. 18 Установка передней кафельной плитки

1 Передняя кафельная плитка

B Установите и закрепите винтами верхнюю

крышку (Æ рис. 17, [1]).

Поставляемая кафельная плитка

изготавливается, в основном, вручную.

Поэтому каждая плитка неповторима, со

своим своеобразным характером.

Небольшое смещение шва, небольшие

неровности, микротрещины на

поверхности, а также различия в глазури

и цвете неизбежны при изготовлении и

не являются поводом для рекламаций.

УВЕДОМЛЕНИЕ:

возможно

повреждение кафельной плитки от удара!

B Осторожно обращайтесь с плиткой,

прежде всего в области углов и краев,

а также в местах контакта с

металлом.

УВЕДОМЛЕНИЕ: возможно

повреждение кафельной плитки из-за

неправильной установки!

B Не удаляйте наклеенную на

обратную сторону плитки тканевую

ленту, так как она защищает кафель.
