- 23 -
Установка
Монтаж
предусмотреть минимальный зазор в 6
см между передней панелью и дверцей
шкафа. Также убедитесь, что имеется
расстояние для свободного доступа к
проведению работ по обслуживанию и
снятию передней панели управления.
Перед установкой котла на уже суще-•
ствующую систему отопления, необ-
ходимо осуществить ее тщательную
промывку для удаления грязевых отло-
жений.
Рекомендуется
устанавливать в систе-•
ме осадочный фильтр или использо-
вать установки водоподготовки. Данные
установки не только очищают систему,
но и имеют антикоррозийный эффект,
поскольку образуют защитную плен-
ку на металлических поверхностях и
нейтрализуют газы, присутствующие в
воде.
Установка крепежных скоб5.3
Предостережения
Перед установкой крепежных скоб убе-
дитесь в том, что соблюдены все разме-
ры для последующего подключения ды-
мохода (в соответствии с инструкцией по
монтажу). Набор для монтажа дымохода
упакован отдельно.
Используйте шаблон, который входит в
комплект поставки котла, чтобы разме-
тить точки крепления для скоб и котла.
Прочно закрепите скобы
на стене, ис-
пользуя крепления, соответствующие
конструкции стены и способные выдер-
жать вес котла в загруженном состоянии.
Обратитесь к весовым данным, приве-
денным в таблице технических характе-
ристик для каждой модели.

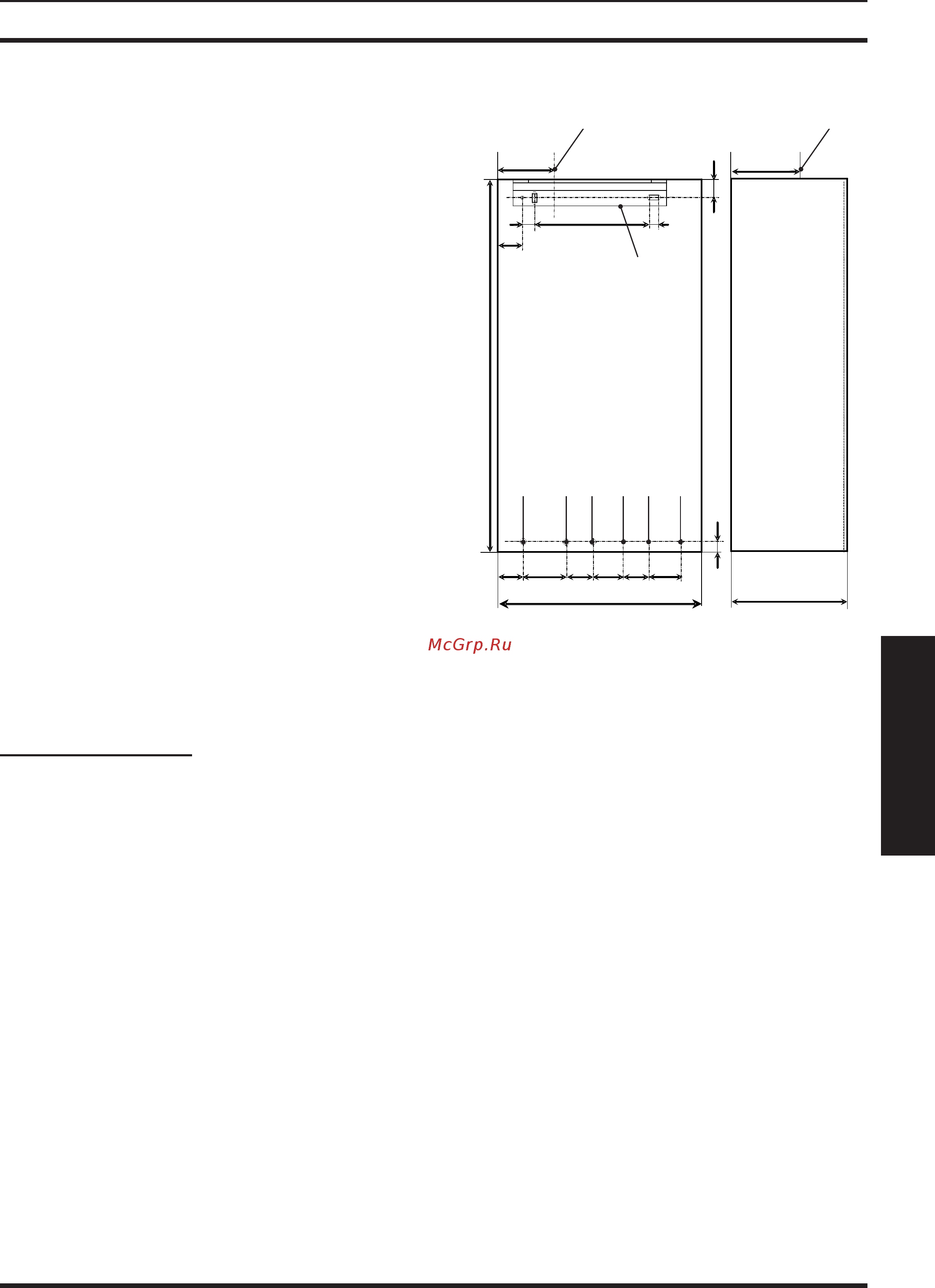

Габаритные размеры5.4
207
138
35
35
75
900
399 16
70
600 460
115 70 75 70 130
25
B
A A
C D E F G H
Фронт боилера
Все размеры указаны в мм
рисунке 5.2
забор воздуха / выходная труба A
диам. 100 (коаксиальный)
Крепежные скобыB
ГазC
Oбратка отопленияD
Проток отопленияE
РециркуляцияF
Выпуск горячей водыG
Вход холодной водыH
Краны и трубопроводы не поставля-
ются в комплекте с котлом
Подсоединения5.5
Подсоедините трубопровод, газовый
кран и кран подачи холодной воды.
Если контур отопления находится выше
уровня котла, рекомендуется установить
запорные краны на подачу и обратку, что-
бы упростить обслуживание котла.
