- 41 -
Обслуживание
Описание котла

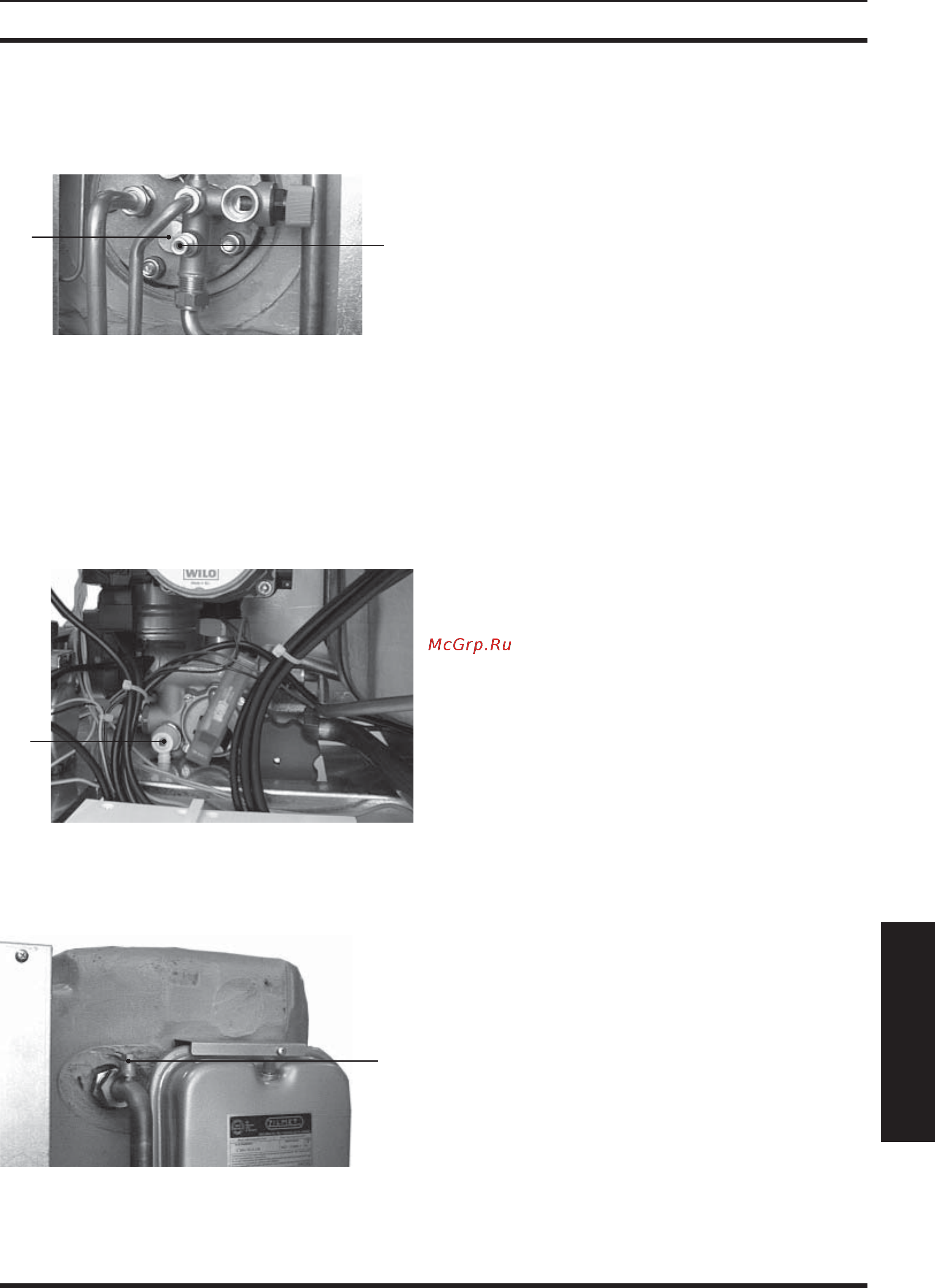

Откройте сливной кран • 44 накопитель-
ного бойлера на рисунке 9.4 и опорож-
ните его.
рисунке 9.4
44
45
Опорожнение системы ото-9.4
пления
Закройте кран подачи отопления.•
Откройте сливной кран системы ото-•
пления ( 42 на рисунке 9.5 ).
рисунке 9.5
42
Ослабьте развоздушник накопительно-•
го бойлера ( 30 на рисунке 9.6 ).
рисунке 9.6
30
Чистка первичного теплооб-9.5
менника
Снимите переднюю панель корпуса, за-
тем крышку герметичной камеры и пе-
реднюю панель камеры сгорания.
Если Вы обнаружили загрязнения на
ребрах первичного теплообменника ( 27
на разделе 4.1 ), полностью закройте
наклонную поверхность горелки ( 25 на
разделе 4.1 ) листом бумаги или газетой.
Очистите первичный теплообменник ( 27
на разделе 4.1 ) при помощи кисти из
ще-
тины.
Проверка предварительного 9.6
давления в расширительном
баке
Опорожните систему отопления, как ука-
зано в разделе 9.4 этой главы, и проверь-
те, чтобы давление в расширительном
баке было не менее 1 бара. Смотрите
также раздел 4.6 настоящего руковод-
ства.
Если давление окажется ниже, пред-
примите шаги, чтобы исправить уровень
давления.
Проверка предварительного 9.7
давления в расширительном
баке для горячей воды
Опорожните контур горячей воды, как это
описано в разделе 9.3 настоящей главы
и проверьте, чтобы давление в расшири-
тельном баке для горячей воды было не
менее 3,5 бар. См. также раздел 4.6 на-
стоящего руководства.
Если давление окажется ниже, пред-
примите шаги, чтобы исправить уровень
давления.
