- 7 -
Польза
Описание устройства
Технические данные1.4
Для более детальной информации см.
разделы 4.4 настоящего руководства.

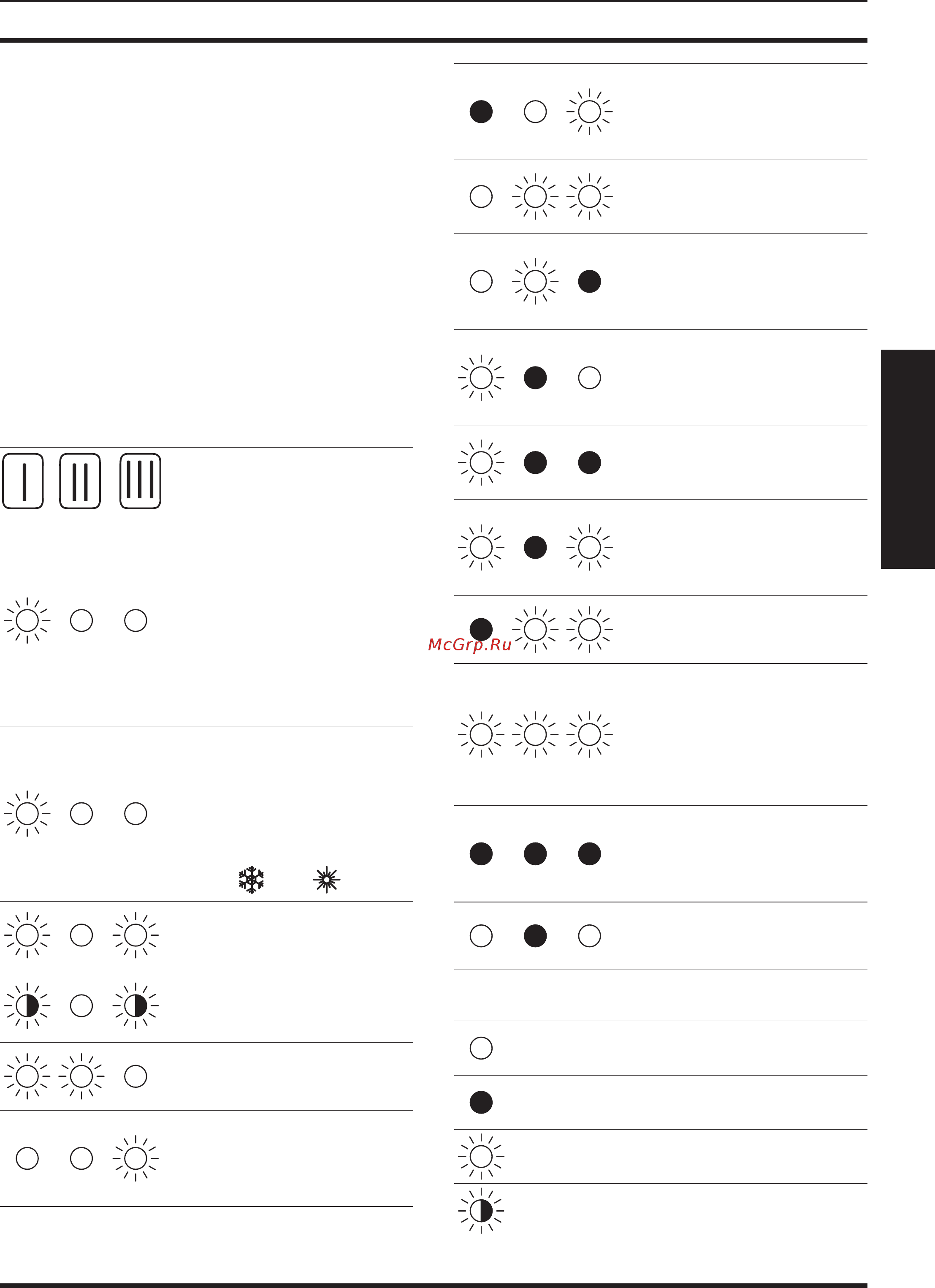

Индикаторы функций1.5
Три лампочки ( 16 на рисунке 1.3 ) дают
подробную информацию о работе котла.
Нижеследующая таблица дает разъясне-
ние по индикации в зависимости от того,
в какой последовательности и комбина-
циях мигают те или иные лампочки.
Кратковременное мига-
ние каждые 4 секунды:
котел находится в со-
стоянии ожидания. Пе-
реключатель функций
находится в положении
О. Активизирована си-
стема защиты от замер-
зания
Индикатор загорается
на 1 сек. каждые 2 се-
кунды: котел работает
в нормальном режиме.
Переключатель функ-
ций находится в поло-
жении
или .
Котел работает на ото-
пление
Котел работает на при-
готовление горячей
воды
Функция защиты от за-
мерзания активирована
Приготовление горячей
воды. Превышение тем-
пературы в первичном
контуре
Идёт выполнение функ-
ции предотвращения
образования бактерий
Legionella premophilia
Неисправность темпе-
ратурного датчика NTC
в системе отопления
Неисправность темпе-
ратурного датчика NTC
в системе приготовле-
ния горячей воды
Неисправность в пер-
вичном контуре (нет
воды или отсутствует
проток)
Нарушения в работе
реле тиска отработан-
ных газов
Отсутствует розжиг го-
релки (нет сигнала за-
жигания от устройства
розжига)
Срабатывание термо-
стата безопасности
Паразитное пламя или
задание параметров
платы или неисправ-
ность платы (аппарат-
ное/ программное обе-
спечение)
Ошибка в заданных па-
раметрах котла с гер-
метичной камерой и с
естественной тягой
Общая блокировка
Индикатор не горит
Индикатор горит
Индикатор мигает один или одно-
временно с другими индикаторами
Индикатор мигает поочередно с
другим индикатором
