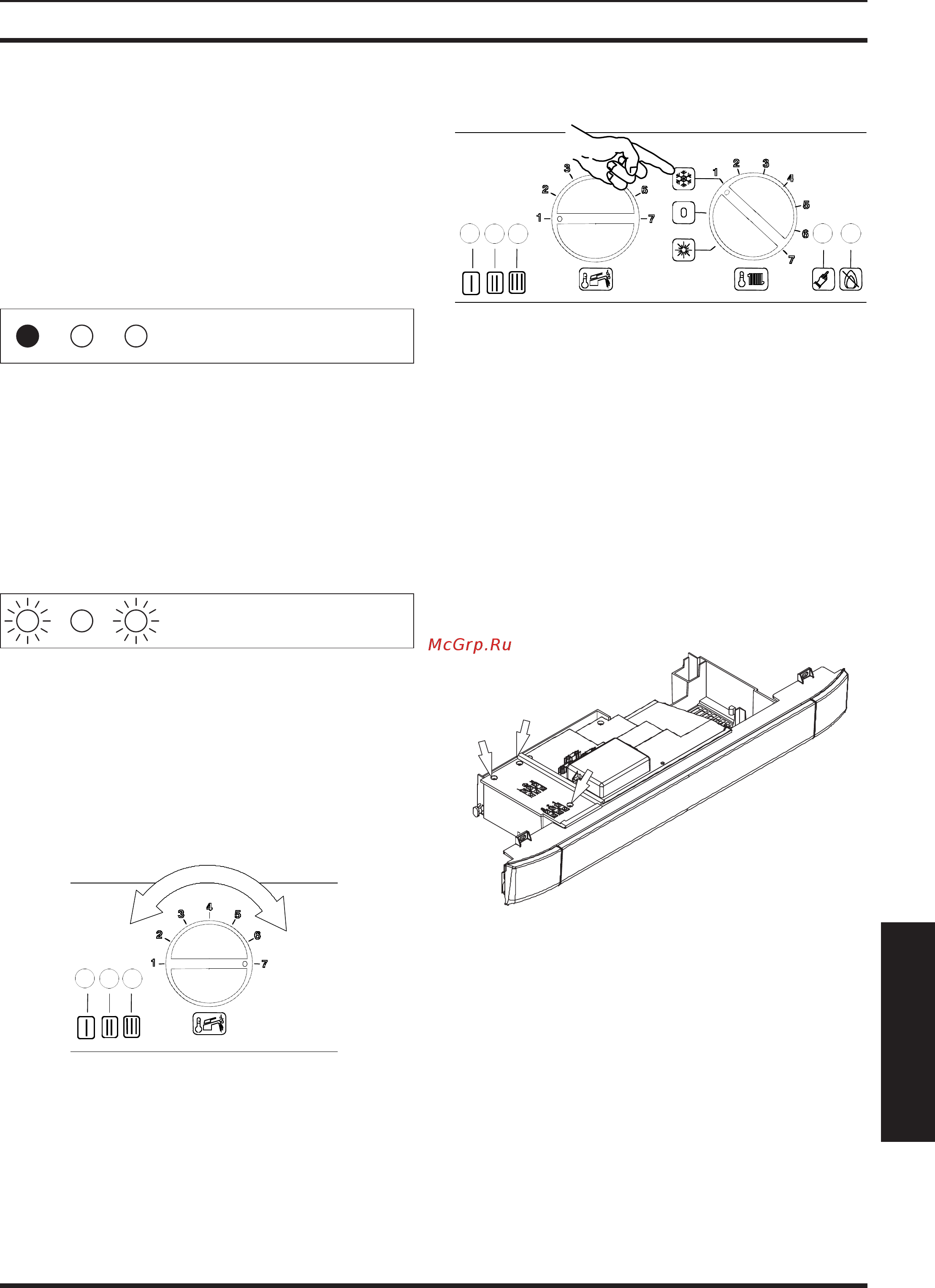

- 43 -
Обслуживание
Описание котла
находится в положении "запрос тепла".
Держать нажатой кнопку перезапуска •
бойлера в течение около 10 секунд,
начнёт мигать индикаторная лампа бло-
кирования.
Для установки функции Трубочиста ин-•
дикаторные лампы (Светодиоды) долж-
ны отображаться как на рисунке 9.8 .
рисунке 9.8
Установка функции тру-
бочиста
Нажать кнопку перезапуска бойлера •
приблизительно на 5 секунд, выклю-
читься индикаторная лампа блокирова-
ния бойлера, в то время как сигнальные
лампы будут мигать как при запросе
мощности отопления.
Запрос мощности ото-
пления
Действовать как обычно при настройке •
газового вентиля.
Тепловая мощность отопления может •
быть изменена при вращении рукоятки
регулирования температуры ГВС ри-
сунке 9.9 .
рисунке 9.9
МИНИМУМ МАКСИМУМ
Для выхода из режима программиирова-
ния установить Переключатель режима
работы / Рукоятку регулирования тем-
пературы отопления в положение "зима"
как указано в рисунке 9.10 .
рисунке 9.10
В любом случае, после 15 минут бойлер
выйдет из установки Трубочиста и вер-
нётся к нормальной настройке.
Установки для замены платы 9.14
управления
Когда заменяется плата управления не-
обходимо обязательно её конфигуриро-
вать для точного типа котла.
рисунке 9.11
Ослабьте винты и снимите сервисную •
панель ( рисунке 9.11 ).
