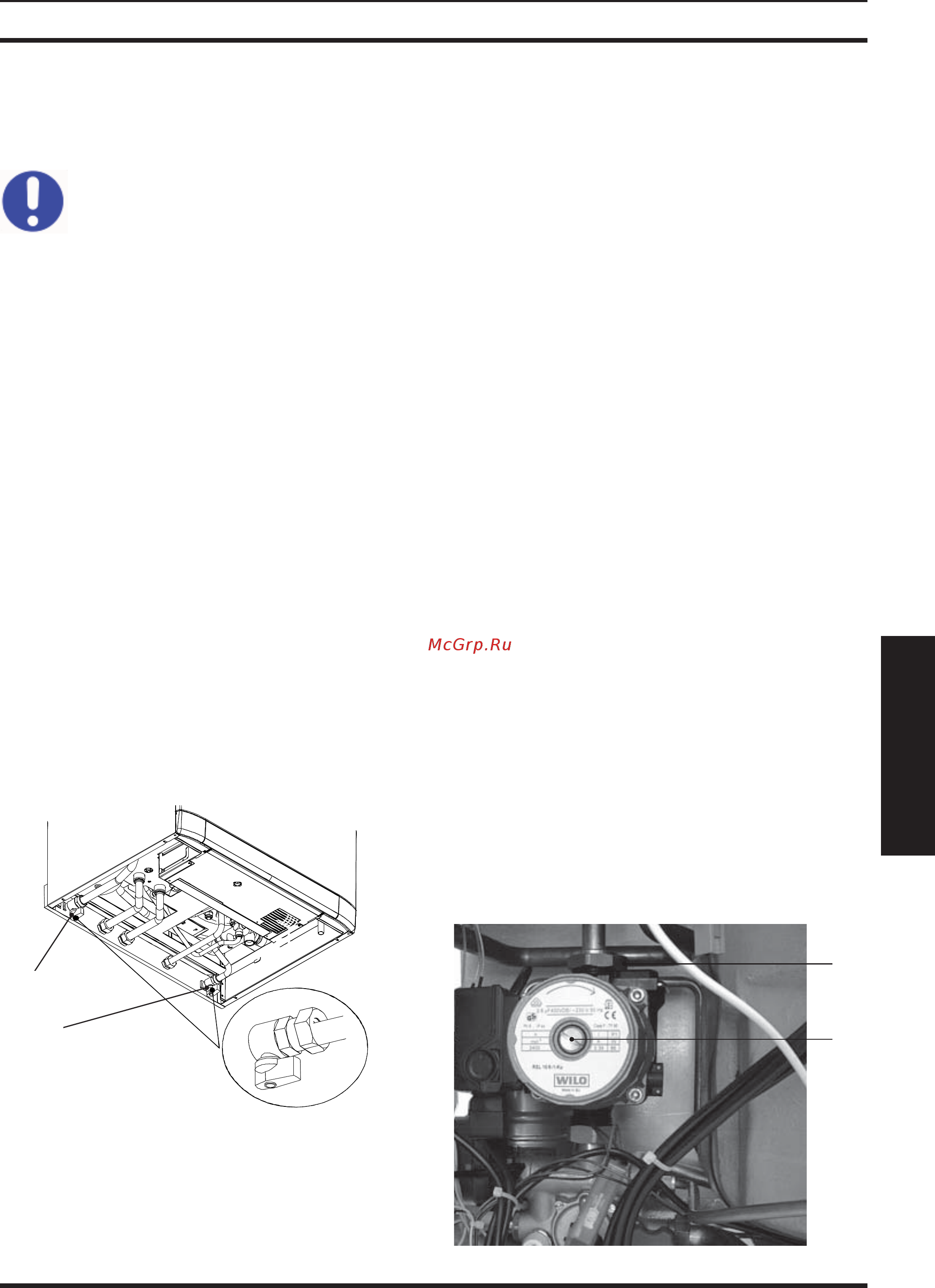

- 31 -
Установка
Ввод в эксплуатацию
Ввод в эксплуатацию6
Монтаж электрической части6.1
Электрическая система долж-
на быть предварительно про-
верена специалистами на со-
блюдение фазности,
заземление и устойчивость к
короткому замыканию.
Если обнаружены неисправ-
ности в устройстве, необходи-
мо произвести работы, чтобы
устранить их в порядке, ука-
занном в настоящем руковод-
стве.
Монтаж подачи газа6.2
Проверьте внутреннюю разводку, вклю-•
чая газовый счетчик, проверьте систе-
му на отсутствие дефектов и проходи-
мость.
Откройте газовый кран • 10 ( рисунке 6.1 )
на устройстве и проверьте подключение
на наличие утечек.
рисунке 6.1
Gоложение -
открыто
10
6
Заполнение системы горяче-6.3
го водоснабжения
Закройте все краны горячей воды.•
Откройте кран подачи холодной воды • 6
( рисунке 6.1 ).
Медлено откройте все краны и закройте •
их только тогда, когда из них пойдет чи-
стая, без пузырьков вода.
Первичное заполнение систе-6.4
мы
Откройте краны подачи и обратки ото-•
пления.
Снимите переднюю панель кожуха кот-•
ла (см. раздел 9.2 настоящего руковод-
ства).
Отверните колпачок на автоматичемком •
спускнике воздуха 19 ( рисунке 6.2 ) на 1
полный оборот и оставьте его в этом по-
ложении.
Ослабьте развоздушник накопительно-•
го бака 30 на рисунке 6.3 .
Откройте впускной клапан • 5
системы
отопления и заполните систему (см.
раздел 3.1 ).
Откройте спускные краны на всех ра-•
диаторах, начиная с нижней точки, и за-
кройте их, когда из них пойдет чистая,
без пузырьков вода.
Зажмите развоздушник накопительного •
бака, когда пойдет вода.
рисунке 6.2
18
19
