Baltur COMIST 26 SP [10/24] Гидравлические соединения дизельное топливо
![Baltur COMIST 26 SP [10/24] Гидравлические соединения дизельное топливо](/views2/1423719/page10/bga.png)
10 / 23
0006081305_200709
H = Разница уровня между минимальным уровнем топлива в баке и осью насоса
L = Общая длина каждого трубопровода, включая вертикальный отрезок.
Для каждого колена или вентиля уберите 0,25 метров.
Ø i = Внутренний диаметр трубы

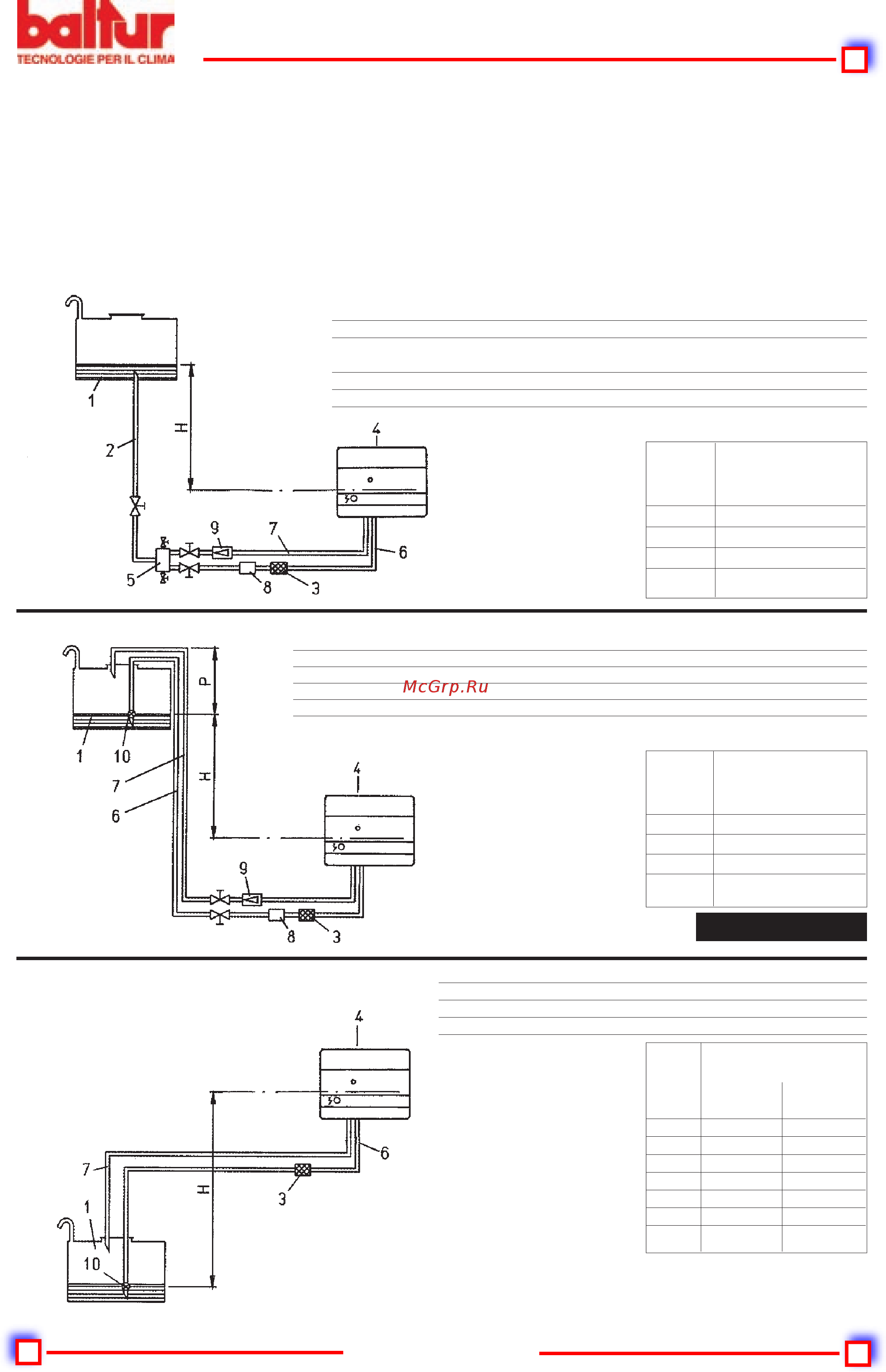

ПИТАЮЩАЯ СИСТЕМА ПО ПРИНЦИПУ СИЛЫ ТЯЖЕСТИ
1 Топливный бак 6 Всасывающая труба
2 Подводящий трубопровод 7 Обратная труба горелки
3 Сетчатый фильтр 8 Автоматическое отсечное устройство дизельного
топлива при остановленной аботе горелки
4 Горелка 9 Одноходовой клапан
5 Дегазатор
СИСТЕМА ПО ПРИНЦИПУ ПАДЕНИЯ С ПОДАЧЕЙ ИЗ ВЕРХНЕЙ ЧАСТИ БАКА
1 Топливный бак 8 Автоматическое отсечное устройство диз. топлива
3 Сетчатый фильтр при остановленной горелке
4 Горелка 9 Одноходовой клапан
6 Всасывающая труба 10 Сливной клапан
7 Обратная труба горелки
ПИТАЮЩАЯ СИСТЕМА НА ВСАСЫВАНИИ
1 Топливный бак 6 Всасывающая труба
3 Сетчатый фильтр 7 Обратная труба горелки
4 Горелка 10 Донный клапан
Отметка P = 3,5 м (макс.)
ПРИМ. При отсутствии компонентов на
трубопроводе придерживайтесь
действующих нормативов.
H L. Общая
метры
метры вн.диам. вн.диам.
10 мм 12мм
0,5 26 54
1 24 47
1,5 18 38
2 14 30
2,5 10 23
3 6 15
3,5 - 7
H L. Общая
метры
метры внут.диам. 10 мм
1 30
2 35
3 40
4 45
ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ (Дизельное топливо)
Соединительные трубы цистерны горелки должны быть герметичными, рекомендуется использовать медные
или стальные трубы с подходящим диаметром. На концах жёстких трубопроводов должны быть монтированы
отсекающие вентили топлива. На всасывающих трубопроводах, за вентилем, монтируется фильтр, к
которому подключается гибкий шланг патрубка на всасывании насоса горелки. Фильтр, гибкий шланг и
соответствующие соединительные ниппели содержатся в комплекте горелки. На насосе расположены
специальные соединения, служащие для подключения контрольных приборов (манометр и вакуумметр).
Для надёжного и бесшумного функционирования разряжение на всасывании не должно превышать 35 см
Hg, равное 0,46 барам. Максимальное давление на всасывании и обратке - 1,5 бар.
H L. Общая
метры
метры внут.диам. 10 мм
1 30
2 35
3 40
4 45
