Baltur COMIST 26 SP [21/24] Схема регулировки
![Baltur COMIST 26 SP [21/24] Схема регулировки](/views2/1423719/page21/bg15.png)
21 / 23
0006081305_200709
N° 0002932130
ИСПР. 05/05/1997

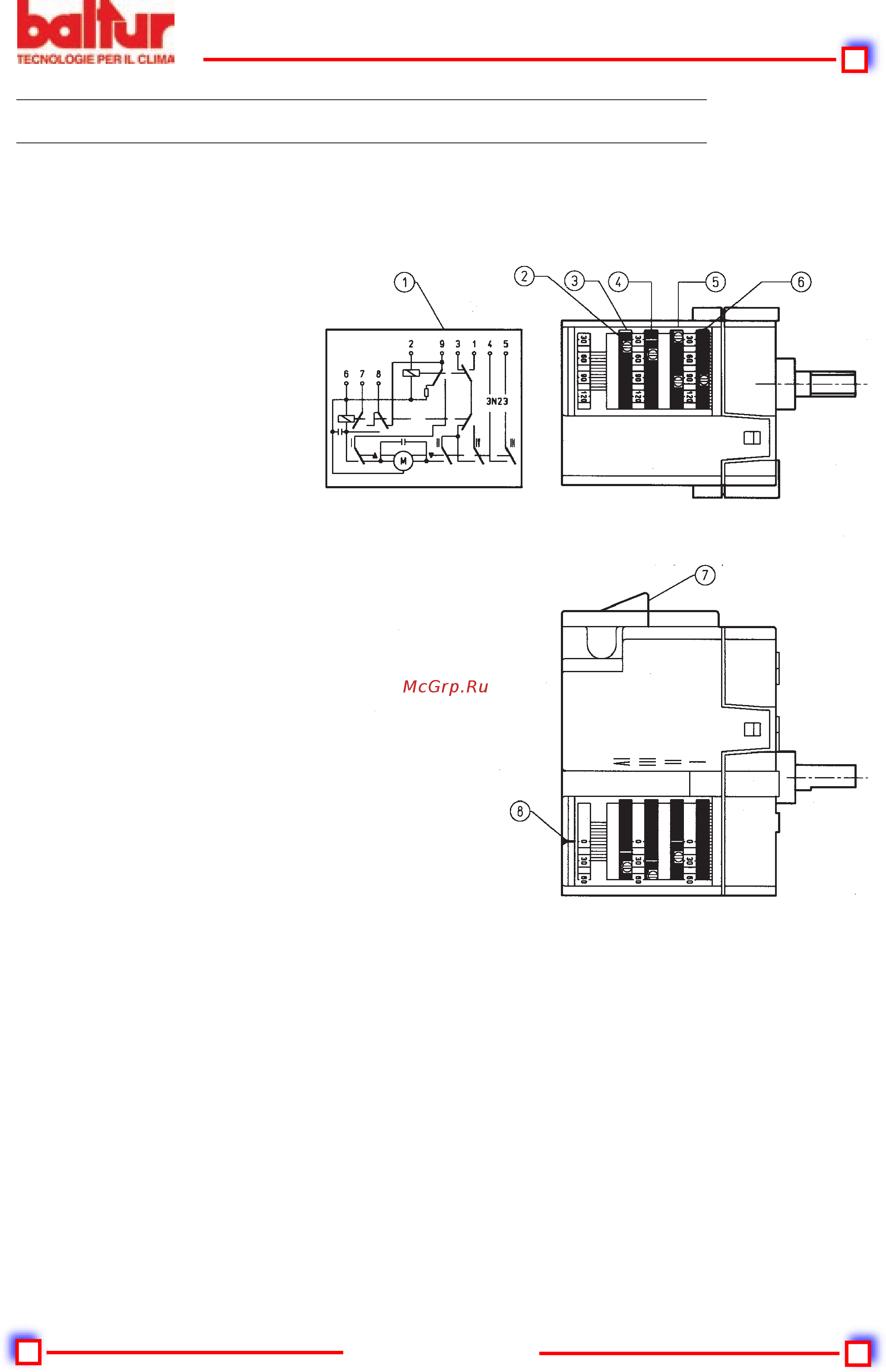

СХЕМА РЕГУЛИРОВКИ
- СЕРВОДВИГАТЕЛЬ BERGER STA 5 B0. 36/8 3N 23 ПРОДУВ С ВОЗДУХОМ, ОТКРЫТЫМ В ПОЛОЖЕНИИ 2-ОЙ СТУПЕНИ
ДЛЯ МОДИФИКАЦИИ РЕГУЛИРОВКИ КУЛАЧКОВ ИСПОЛЬЗУЙТЕ
СООТВЕТСТВУЮЩИЕ ВИНТЫ. УКАЗАТЕЛЬ КРАСНОГО КОЛЬЦА
ПОКАЗЫВАЕТ НА СООТВЕТСТВУЮЩЕЙ ШКАЛЕ ОТСЧЁТА УГОЛ
ВРАЩЕНИЯ, ЗАДАННЫЙ ДЛЯ КАЖДОГО КУЛАЧКА.
1) ЭЛЕКТРИЧЕСКАЯ СХЕМА
2) ВИНТР РЕГУЛИРОВКИ
3) КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА 1-ОЙ СТУПЕНИ
4) КУЛАЧОК СРАБАТЫВАНИЯ КЛАПАНА 2-ОЙ СТУПЕНИ
ДОЛЖЕН БЫТЬ ОТРЕГУЛИРОВАН В ПОЛОЖЕНИЕ
МЕЖДУ КУЛАЧКОМ 1-ОЙ И 2-ОЙ СТУПЕНЕЙ
5) КУЛАЧОК ЗАКРЫТОГО ПОЛОЖЕНИЯ ВОЗДУШНОЙ
ЗАСЛОНКИ ПРИ ВЫКЛЮЧЕННОЙ ГОРЕЛКЕ
6) КУЛАЧОК РЕГУЛИРОВКИ ВОЗДУХА 2-ОЙ СТУПЕНИ
7) ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
8) УКАЗАТЕЛЬ
