Baltur BT 40 - 350 DSN 4TD [13/45] Baltur

Содержание

• Balhir 1
• Вт 40 350 dsn 41 1
• Вт 40 350 dsn 4td 1
• Baltur____________________ 3
• Декларация соответствия 3
• Baltur 4
• По безопасной эксплуатации горелки 4
• Предупреждения пользователю 4
• Baltur 5
• По безопасной эксплуатации горелки 5
• Предупреждения пользователю 5
• Baltur____________________ 6
• Модели 6
• Об мин 6
• Технические характеристики и габаритные размеры горелок мод вт40 ч 350 dsn 4t dsn 4t d 6
• Bdtur_____________________ 7
• Модели 7
• Об мин 7
• Технические характеристики и габаритные размеры горелок мод вт40 ч 350 dsn 4t dsn 4t d 7
• 0002370271 8
• Геу 30 08 2007 8
• Технические характеристики и габаритные размеры горелок мод вт40 ч 350 обм 4т о5к 4т о 8
• Ьаниг____________________ 8
• Диапазон работы вт 100 вт 350 оби 4т 9
• Диапазон работы вт 40 вт 75 оби 4т 9
• Ьаниг____________________ 9
• Bdtur_____________________ 10
• Крепление горелки к котлу 10
• Крепление горелки к котлу стальные крепежные фланцы для моделей вт 100 ч 120 dsn 4т 10
• Bdtur_____________________ _ 11
• Правила хорошо выполненной установки 11
• Электрические соединения 11
• Трубопроводы топлива 12
• Ьаниг____________________ 12
• 40 е при температуре нагнетания 5 с 13
• Baltur 13
• Таблица трубопроводов для горелок модель вт 40 55 75 100 dsn 4т с топливом от 5 е до 50 с 13
• Baitdr 14
• Вт 120 dsn 4т с топливом от 5 е до 50 с 40 е при температуре нагнетания 5 с 14
• Таблица трубопроводов для горелок модель 14
• 40 е при температуре нагнетания 5 с 15
• Baitdr 15
• Вт 180 250 dsn 4т с топливом от 5 е до 50 с 15
• Таблица трубопроводов для горелок модель 15
• Baitdr 16
• Вт 350 dsn 4т с топливом от 5 е до 50 с 40 е при температуре нагнетания 5 с 16
• Таблица трубопроводов для горелок модель 16
• Baltur____________________ 17
• В некоторых случаях слишком большое расстояние перепад уровня или повышенная вязкость и во всяком случае когда речь идёт об использовании горелок в варианте о плотное топливо необходимо осуществить установку с системой подачи по кольцевой схеме со вспомогательным насосом избегая таким образом прямого подсоединения насоса горелки к цистерне в этом случае вспомогательный насос может быть включён в работу при пуске горелки и отключён при останове последней электрическое соединение вспомогательного насоса выполняется путём подключения бобины 230в которая управляет дистанционным выключателем указанного насоса к зажимам зажимная коробка на входе линии приборов и ы после дистанционного выключателя двигателя рекомендуется обязательно выполнить следующие предписания 17
• Вспомогательный насос должен быть установлен как можно ближе к жидкости подлежащей всасыванию напор должен соответствовать указанной установке советуем предусмотреть пропускную способность по крайней мере равной пропусконой способности горелки соединительные трубопроводы должны иметь размеры в зависимости от пропускной способности вспомогательного насоса ни в коем случае не допускать электрическое подключение вспомогательного насоса напрямую к дистаноционному выключателю двигателя горелки 17
• Вспомогательный насос смотри вт 8511 6 и 8513 7 17
• Диаграмма вязкость температуры 17
• Baltur____________________ 18
• Принципиальная гидравлическая схема для двухпламенных или модулирующих горелок на топливном мазуте макс 15 е до 50 с 18
• Принципиальная гидравлическая схема для двухпламенных или модулирующих горелок на плотном топливном мазуте макс 50 е до 50 с со вспомогательным нагревателем 19
• Первое наполнение трубопровода 20
• Ьаниг____________________ 20
• Ballar____________________ 21
• Описание функционирования двухпламенных горелок смотри схемы 0002900446 и 0002900564 21
• Примечание 21
• Ballar______________________ 22
• При использовании аппаратуры модель lal 1 5 в случае отсутствия пламени горелка автоматически блокируется не делая попытки второго включения если программа прерывается отсутствие напряжения введение ручного режима введение термостата и т д то во время фазы предварительной промывки программирующее устройство возвращается в свою начальную позицию и повторяет полностью фазу зажигания горелки 22
• Примечание в некоторых моделях горелок используются три форсунки смотри чертёж 0002900564 в этом случае имеются две форсунки второго пламени и обе подвержены давлению 25 бар 22
• С момента появления пламени в камере сгорания горелка управляется и контролируется фоторезистором и термостатами когда температура или давление достигают величины на которую тарированы термостат или реле давления рабочего режима то включение в действие одного или другого определяет останов горелки аппарат снова начинает функционировать автоматически когда величина температуры или давления снижается на необходимый уровень если по какой либо причине во время функционирования будет отсутствовать пламя то немедленно 1 секунда включается в действие фоторезистор который прерывая электропитание одноимённого реле тем самым определяет его размыкание и следовательно отключение электроклапана 7 промывки который размыкаясь быстро сбрасывает существующее давление и струя распылённого масла задерживается с помощью автоматического закрытая устройств закрывания форсунки узла распылителя как только давление опустится ниже величины на которую они отрегулированы в этом случае при использовании аппаратуры 22
• Способности при функционировании 2 форсунок должен произойти с учётом величин пропускной способности соответствующих рабочему давлению 25 бар при этом следует иметь в виду что когда горелка работает при включённом только первом пламени то происходит выделение топлива которое относится только к одной форсунке в зависимости от давления 25 бар разумеется возможно изменять в широких пределах соотношение между первым и вторым пламенем заменив форсунки следует при этом иметь в виду что выделение топлива с первым пламенем не должно быть ниже минимальной пропускной способности которая указана на заводской табличке для каждой отдельной модели более низкая пропускная способность может вызван трудности при зажигании а топливо только с одним первым пламенем может не отвечать хорошему качеству 22
• Характеристики аппаратуры 22
• Baltur____________________ 23
• Принципиальная гидравлическая схема для горелок на топливном мазуте мод вт 40 180 dsn 4т 23
• Baltur____________________ 24
• Принципиальная гидравлическая схема для горелок на топливном мазуте мод вт 250 350 dsn 4т 24
• Детали насоса зиитес е4 ьа е6 ьа е7 ьа 25
• Фильтр резервуара с клапаном от газа для мазутных горелок 25
• Ьаниг____________________ 25
• Baitdr 26
• Насос фирмы baltur модель вт 26
• Зажигание и регулировка смотри вт 8608 1 чертёж 0002900446 вт 8711 1 и чертёж 0002900564 27
• Ьаниг____________________ 27
• Baltur____________________ _ 28
• Регулирование воздуха на горловине сгорания смотри вт 8608 1 28
• Неправильная регулировка 29
• Правильная регулировка 29
• Регулирование расстояния между диском и форсункой 29
• Ьаниг____________________ 29
• О о от о ч 30
• О от о от о 30
• От от 30
• С н о с 30
• Использование горелки 31
• Проверки 31
• Техническое обслуживание 31
• Ьаниг____________________ 31
• Baltur____________________ 32
• Описание функционирования двухпламенной горелки 32
• Baltur____________________ 33
• Таблица пропускной способности форсунок для топочного мазута нафта 33
• Baitdr 34
• Or 3 в 34
• Sqn 30 21 a2700 34
• Sqn 30 21 а 2700 34
• Baitdr 35
• Sqn 30 11 a3500 35
• Закрыт при остановленной горелке 35
• Открытым воздухом позиция 2 го пламени воздух 35
• Сервопривод регулировки воздуха sqn 30 продув с 35
• Baltur 36
• Й й й 36
• Регулировка микродвигателя соиестнои пк 5 160 для привода воздушной заслонки в ном пламени 36
• Регулировка микродвигателя сонесткои ькб 160 для привода воздушной заслонки в 2 ом пламени 36
• Ьаниг____________________ 37
• Электрическая схема вт40 50 75 100 4т 37
• Baltur____________________ 38
• Электрическая схема bt40 50 75 100 dsn 4t 38
• 0002310252 39
• Геу 39
• Ьаниг____________________ 39
• Электрическая схема вт120 180 250 300 4т 39
• 0002310252 40
• Геу 40
• Ьаниг____________________ 40
• Электрическая схема вт120 180 250 300 4т 40
• Ьаниг____________________ 41
• Электрическая схема вт120 180 250 300 обы 4т 41
• 0002310273 42
• Геу 42
• Ьаниг____________________ 42
• Электрическая схема вт120 180 250 300 4т 42
• Baltur____________________ 44
• Электрическая схема bt120 180 250 300 dsn 4t 44
• Baltur 45
• Tecnologie per il clima 45

Похожие устройства

• Baltur BT 40 DSN-4T Инструкция по эксплуатации
• Baltur BT 50 DSN-4T Инструкция по эксплуатации
• Baltur BT 75 DSN-4T Инструкция по эксплуатации
• Baltur BT 100 DSN-4T Инструкция по эксплуатации
• Baltur BT 120 DSN-4T Инструкция по эксплуатации
• Baltur BT 180 DSN-4T Инструкция по эксплуатации
• Baltur BT 250 DSN-4T Инструкция по эксплуатации
• Baltur BT 300 DSN-4T Инструкция по эксплуатации
• Baltur BT 350 DSN-4T Инструкция по эксплуатации
• Baltur BT 75 DSPN-D Инструкция по эксплуатации
• Baltur BT 100 DSPN-D Инструкция по эксплуатации
• Baltur BT 120 DSPN-D Инструкция по эксплуатации
• Baltur BT 180 DSPN-D Инструкция по эксплуатации
• Baltur BT 250 DSPN-D Инструкция по эксплуатации
• Baltur BT 300 DSPN-D Инструкция по эксплуатации
• Baltur BT 350 DSPN-D Инструкция по эксплуатации
• Baltur BT 17 SPN Инструкция по эксплуатации
• Baltur BT 35 SPN Инструкция по эксплуатации
• Baltur BT 17 SPN-EFD Инструкция по эксплуатации
• Baltur BT 35 SPN-EFD Инструкция по эксплуатации

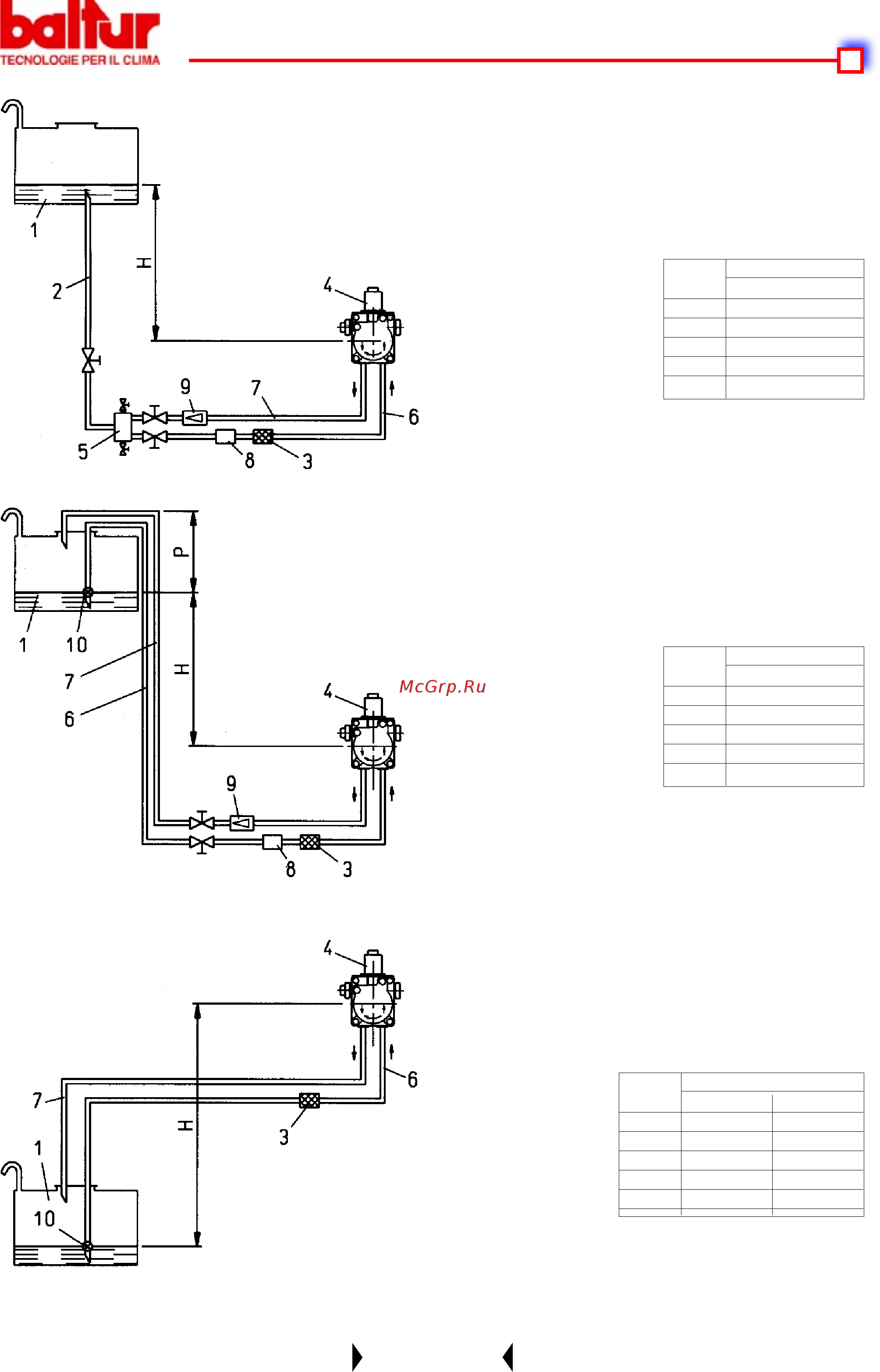

ТАБЛИЦА ТРУБОПРОВОДОВ ДЛЯ ГОРЕЛОК МОДЕЛЬ ВТ 40 55 75 100 DSN 4Т С ТОПЛИВОМ ОТ 5 Е ДО 50 С 40 Е ПРИ ТЕМПЕРАТУРЕ НАГНЕТАНИЯ 5 С baltur TECNOLOGIE PER IL CLIMA УСТАНОВКА ГРАВИТАЦИОННОЙ ПОДАЧИ 1 2 3 4 Резервуар Трубопровод подачи Дегазатор Автоматическое устройство преграждения при остановленной горелке 5 Сетчатый фильтр 6 Всасывающая труба 7 Горелка 8 Обратная труба горелки 9 Однонаправленный клапан х н метры 1 2 2 5 3 Ь совокупная метры 0 1 31 35 35 35 Максимальное давление на всасывающем и обратном трубопроводах 1 бар УСТАНОВКА С ПОДАЧЕЙ САМОТЁКОМ 1 2 3 4 С ВЕРХУШКИ Резервуар Донный клапан Всасывающая труба А втом а та ч е ск ое устройство преграждения при остановленной горелке 5 6 7 8 РЕЗЕРВУАРА Сетчатый фильтр Горелка Однонаправленный клапан Обратная труба 10 Н 7 метры 6 1 2 2 5 3 Ось насоса 9 Ь совокупная метры 0 1 31 35 35 35 Максимальное давление на всасывающем и обратном трубопроводах 1 бар Отметка Р 3 5 м макс УСТАНОВКА С ПОДАЧЕЙ ВСАСЫВАНИЕМ 1 2 3 4 5 6 Резервуар Донный клапан Сетчатый фильтр Всасывающая труба Горелка О б ра та а я тр у ба Н Г совокупная метры метры 0 1 0 1 1 4 22 35 0 5 17 35 1 12 35 1 5 2 7 21 8 2 5 3 14 В Прим при возможном отсутствии компонентов трубопроводов придерживаться действующих нормативов Н перепад уровня между минимальным уровнем в резервуаре и осью насоса Ь общая длинна каждого трубопровода включая вертикальный отрезок На каждое колено трубы или задвижку вычесть 0 25 м 13 44 Л 0006080616 200709 1
