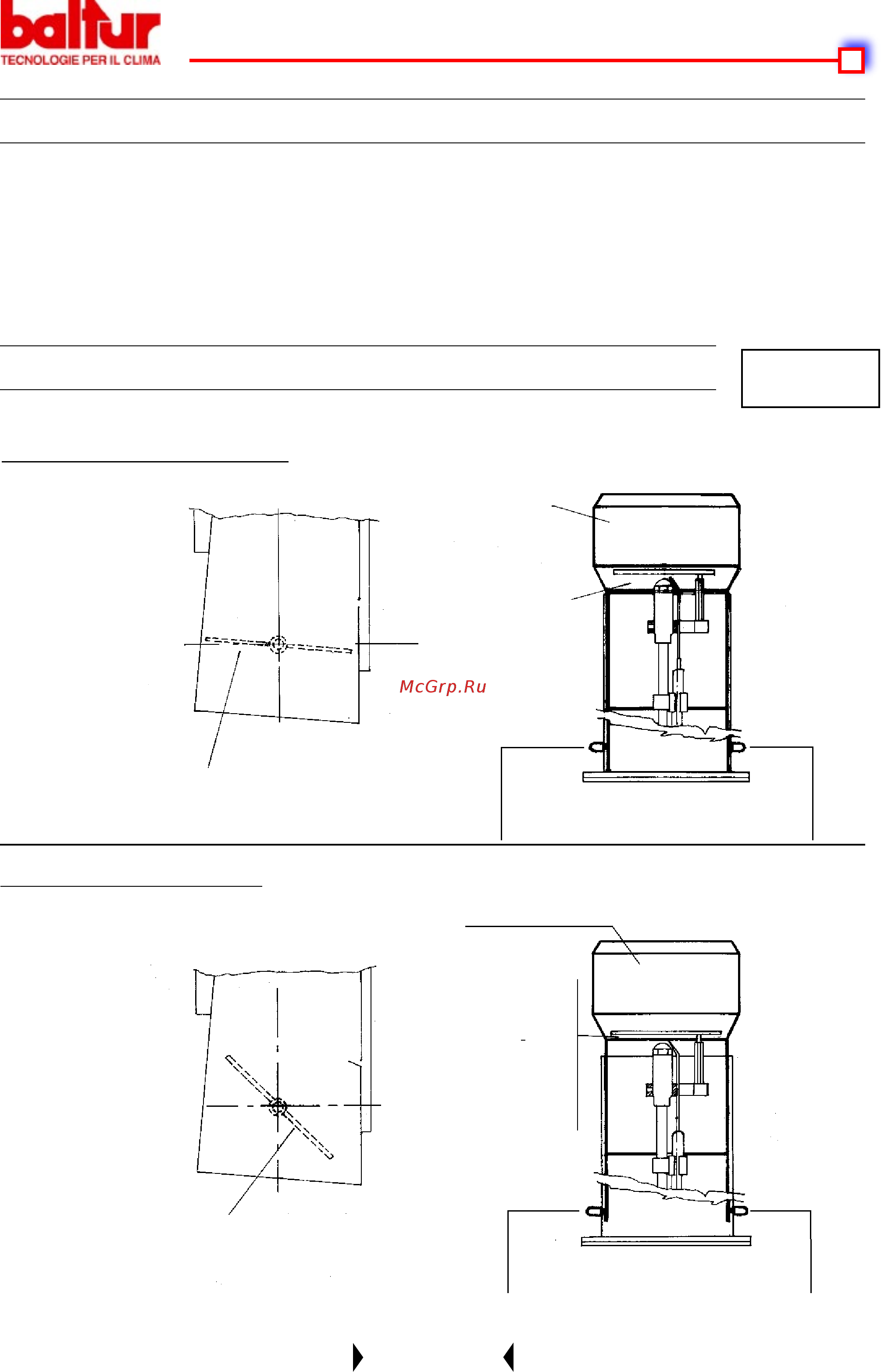

ЬаНиг____________________ I ТЕСМ0ЮС1Е РЕЯ II СЫМА РЕГУЛИРОВАНИЕ РАССТОЯНИЯ МЕЖДУ ДИСКОМ И ФОРСУНКОЙ Горелки оснащены устройством которое позволяет варьировать расстояние между диском и форсункой Расстояние между диском и форсункой отрегулировано на месте производства и должно быть уменьшено только в случае если обнаружится что конус распыляемого топлива на выходе из форсунки омывает диск и как следствие вызывает его засорение ВТ8608 1 Принципиальная схема регулировки воздуха геу Неправильная регулировка Смесительная головка Большое открытие проходного отверстия подачи воздуха Вход воздуха для горения заслонка слишком прикрыта Ручки регулирования и фиксирования смесительной головки Правильная регулировка Смесительная головка Проходное отверстия подачи воздуха относительно закрыто Внимание избегать полного закрытия Вход воздуха для горения заслонка значительно открыта Ручки регулирования и фиксирования смесительной головки 29 44 0006080616_200709
