ENERTECH Group Company Горелочные устройства
- 10 -
Жидкотопливная горелка
08040501 - Bentone B70-80 R.doc

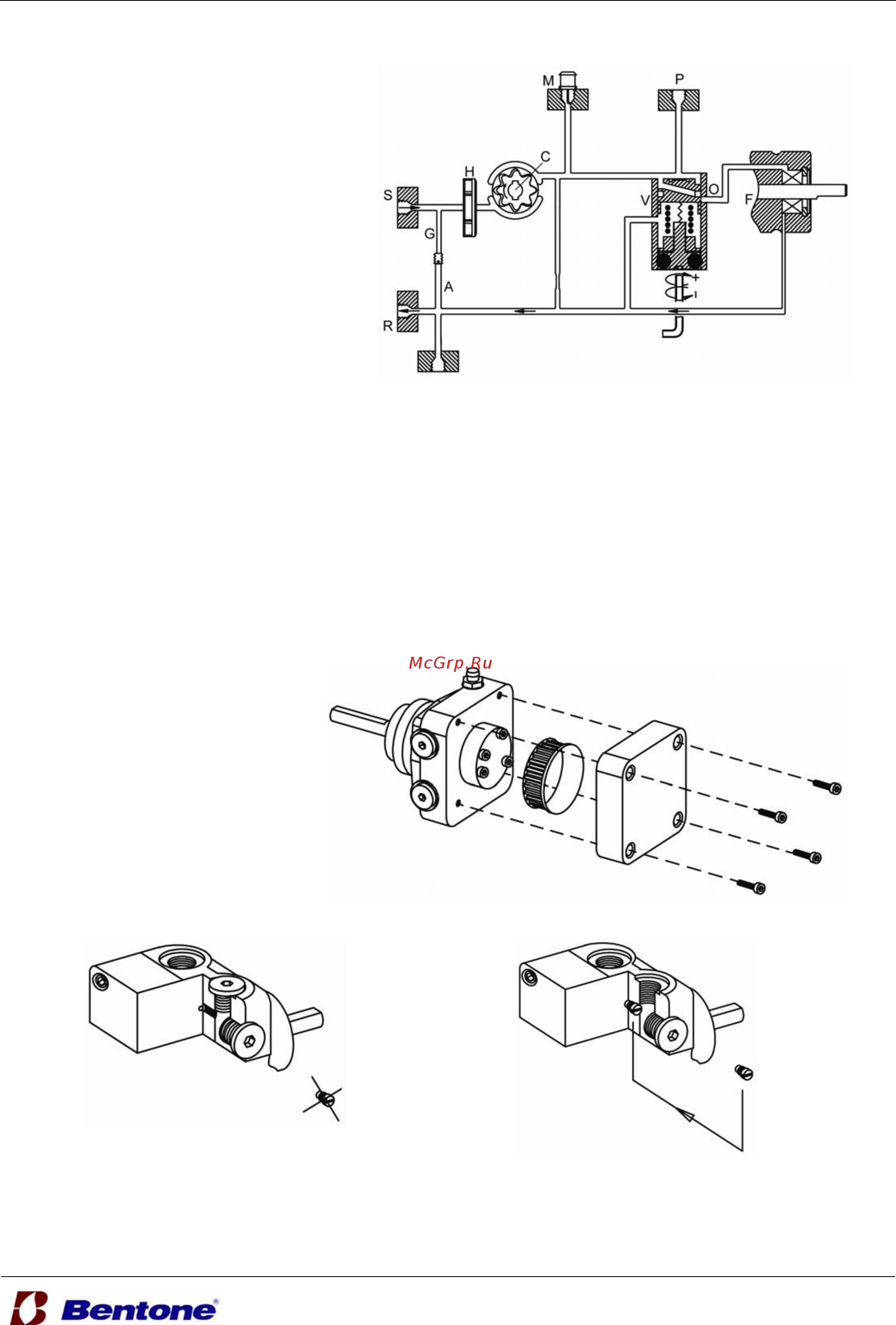

ПРИНЦИП ДЕЙСТВИЯ ТОП-
ЛИВНОГО НАСОСА DANFOSS
RSA 60-125
При пуске насоса топливо поступает
с входа (S) через фильтр (H) во вса-
сывающую часть шестерни (C). Шес-
терёнка перекачивает топливо в
область высокого давления.
Давление измеряется и поддержи-
вается постоянным на заданном
уровне регулятором, который рас-
пределяет топливо между выходом
(Р) на блок клапанов, осью с сальни-
ком (F) и обраткой насоса (R).
Необходимое
для сжигания количе-
ство топлива определяется установ-
ленным на регуляторе (Р
1
) давле-
нием и размером топливного сопла.
Регулятор Р
1
функционирует
следующим образом:
• По достижении заданного давле-
ния открывается трубопровод
для обратного хода.
• Диафрагма и пружина поддер-
живают постоянное значение
давления насоса на ус-
тановленном уровне.
• Если произошла перегруз-
ка насоса, т. е. если вы ис-
пользовали топлива боль-
ше, чем может подать шес-
теренка в
данных услови-
ях, давление топлива па-
дает ниже установленной
величины и регулятор за-
крывается по ходу обратки
(R) посредством диафраг-
мы (D) и переходит в
стартовую позицию.
Последнее может быть устранено с
помощью:
• Понижения давления насоса
• Понижения количества пода-
ваемого топлива посредством
использования размера мень-
шего сопла
• Применения насоса
с большей
пропускной способностью.
В двухтрубной системе избыточное
топливо выводится обратно в топ-
ливный бак. При однотрубной систе-
ме необходимо удалить заглушку “А”
для создания свободного потока
топлива в зону всасывания через
линию “G” при закрытом отверстии
“R”.
ЗАМЕНА ФИЛЬТРА НАСОСА
ОДНОТРУБНАЯ СИСТЕМА
ДВУХТРУБНАЯ СИСТЕМА
