ENERTECH Group Company Горелочные устройства
- 11 -
Жидкотопливная горелка
08040501 - Bentone B70-80 R.doc

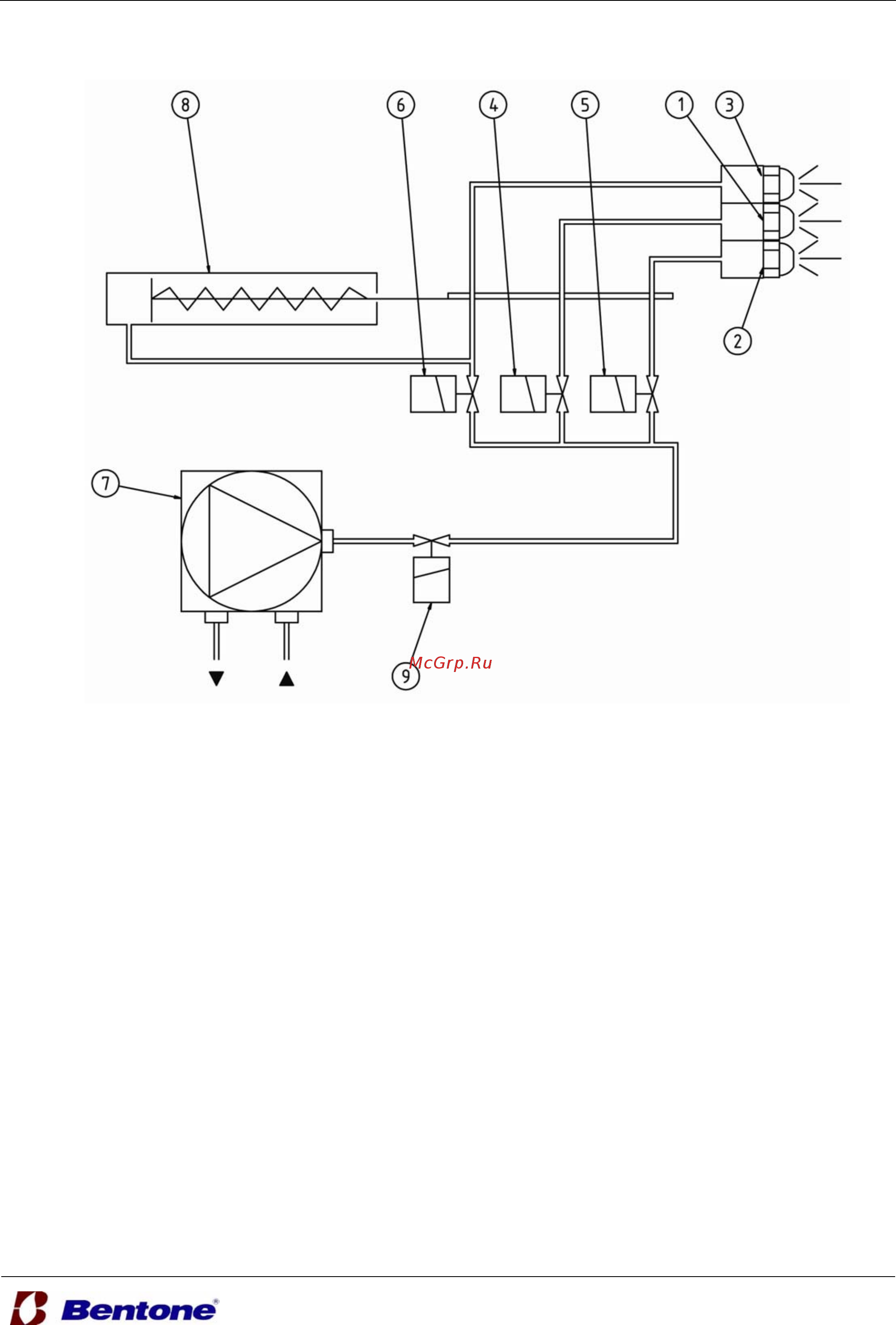

СТРУКТУРНАЯ СХЕМА НАСОСА DANFOSS RSA 60-125
1. Сопло I ступени
2. Сопло II cтупени
3. Сопло III ступени
4. Соленоидный клапан I ступени
5. Соленоидный клапан II ступени
6. Соленоидный клапан III ступени и настройка сопловой сборки.
7. Топливный насос
8. Гидропривод
9. Соленоидный клапан безопасности.
