ENERTECH Group Company Горелочные устройства
- 6 -
Жидкотопливная горелка
08040501 - Bentone B70-80 R.doc

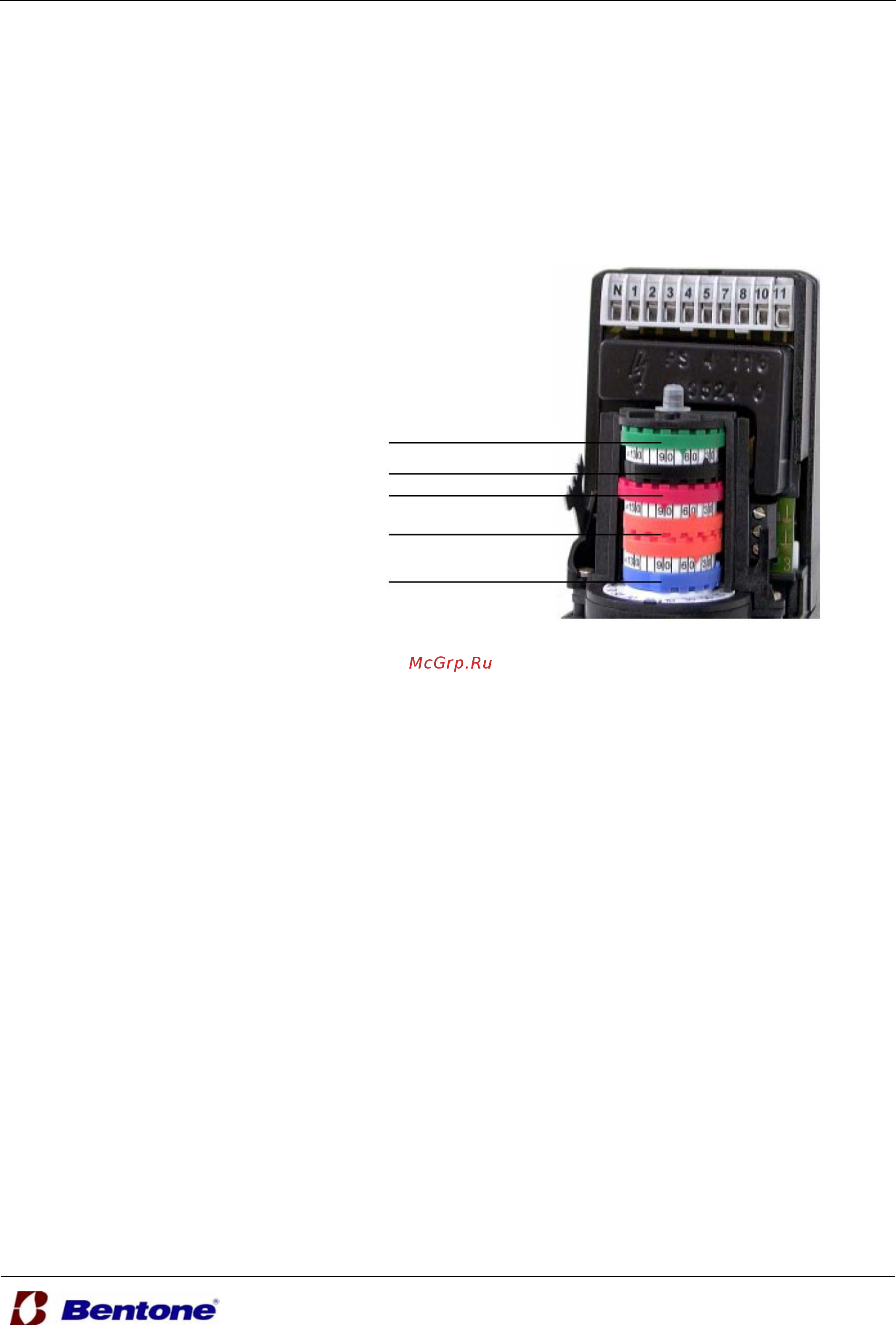

SQN75.436.A21B
Соленоидный клапан III ступени (зеленый)
Ступень III (красный)
Ст
у
пень II
(
о
р
анжевый
)
Ступень I (голубой)
Соленоидный клапан II ступени (черный)
НАСТРОЙКА РАСХОДА ВОЗДУХА
Демпферный мотор поворачивает демпфер между тремя ранее установленными позициями. Эти позиции
контролируются электромотором посредством кулачков, которые представляют собой разноцветные
диски. Кроме того, есть черный диск, управляющий соленоидным клапаном 2, и зеленый диск, управляющий
соленоидным клапаном 3.
При изменении расхода воздуха необходимо:
- снять крышку демпферного мотора и изменить позицию кулачков с помощью специального
инструмента
(входит в комплект, расположен под крышкой).
НАСТРОЙКА I СТУПЕНИ:
Установите переключатель I-II
ступени в положение II
*Для уменьшения объема воздуха
поверните голубой диск к отметке 0°
*Для увеличения объема воздуха
поверните голубой диск к отметке
90°.
Установите переключатель I-II
ступени в положение I и проверьте
правильность настройки.
НАСТРОЙКА II СТУПЕНИ:
Установите переключатель I-II
ступени в положение I.
*Для уменьшения объема воздуха
поверните
оранжевый диск к отметке
0° .
*Для увеличения объема воздуха
поверните оранжевый диск к отметке
90°.
Установите переключатель I-II
ступени в положение II и проверьте
правильность настройки.
НАСТРОЙКА III СТУПЕНИ:
Установите переключатель II-III ступени в положение II
*Для уменьшения объема воздуха поверните красный диск на отметку 0°.
*Для увеличения объема воздуха поверните красный диск
на отметку 90°.
Установите переключатель II-III ступени в положение III и проверьте в том, что оптимальный объем был
достигнут.
ЗАМЕЧАНИЕ
При настройке работы II и III ступеней черный кулачок (Мv2) должен настраиваться между голубым и
оранжевым, а зеленый (Мv3) - между оранжевым и красным кулачками.
