Bentone B 80-2/3 R [3/16] Описание
![Bentone B 80-2/3 R [3/16] Описание](/views2/1424166/page3/bg3.png)
ENERTECH Group Company Горелочные устройства
- 3 -
Жидкотопливная горелка
08040501 - Bentone B70-80 R.doc
1. ОПИСАНИЕ

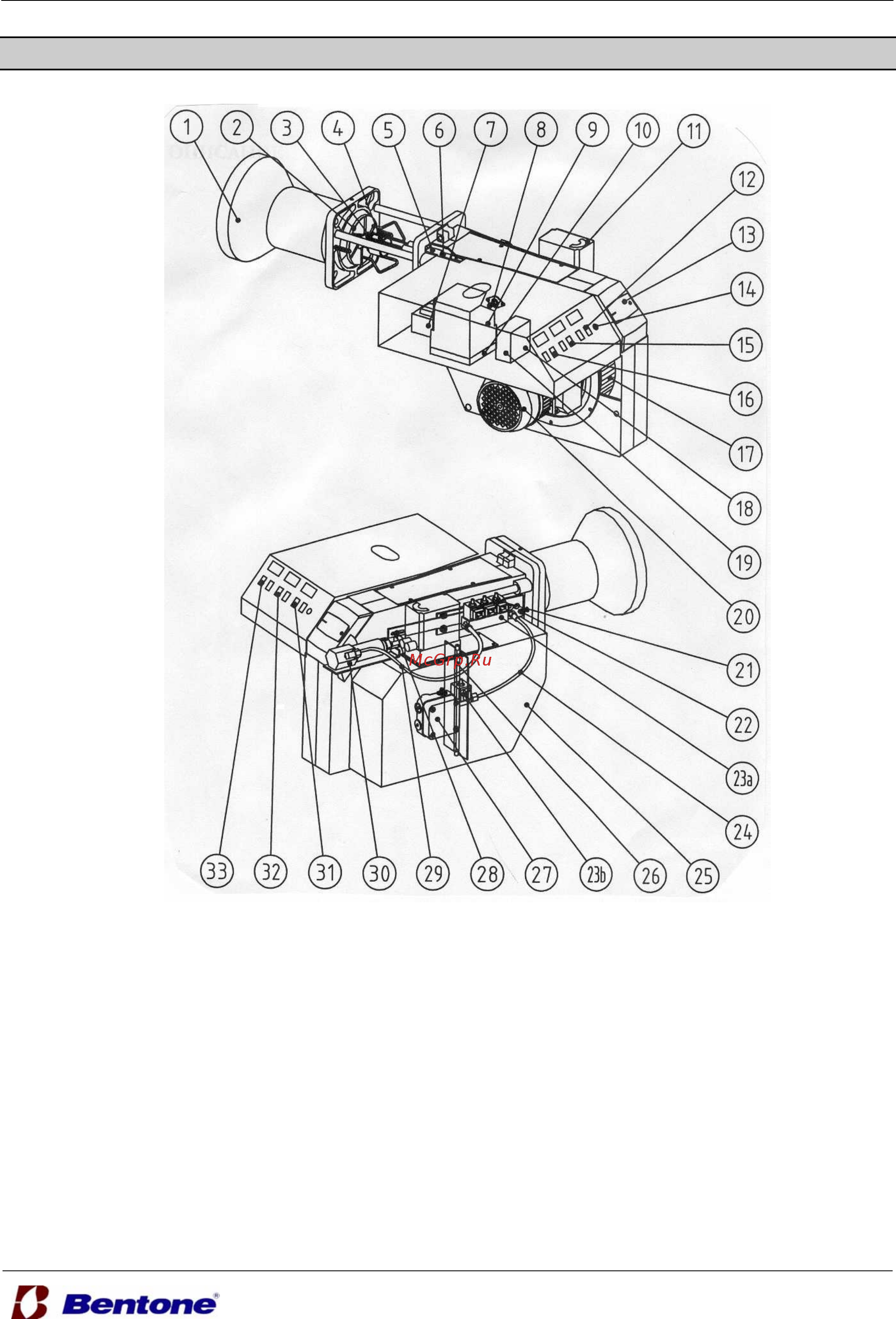

КОМПОНЕНТЫ
1. Труба горелки
2. Диск рассекателя
3. Сопло
4. Сопловая сборка
5. Электроды поджига
6. Провода поджига
7. Трансформатор поджига
8. Фоторезистор
9. Реле управления
10. Цоколь реле управления
11. Демпферный мотор (сервопри-
вод)
12. Индикатор включения 3 ступени
13. Крышка смотрового окна
14. Предохранитель
15. Индикатор включения 2 ступе-
ни
16. Индикатор включения1 ступени
17. Крыльчатка вентилятора
18. Пускатель
19. Термозащита
20.
Электродвигатель
21. Соленоидный клапан
22. Болт крепления к фланцу
23. a)Блок соленоидных клапанов
b)Соленоидный клапан безо-
пасности
24. Топливопровод (насос – блок
клапанов)
25. Воздухозаборник
26. Воздушная заслонка
27. Топливный насос
28. Узел настройки сопловой сборки
29. Топливопровод гидропривода
30. Гидропривод
31. Переключатель II-III ступени
32. Переключатель I-II ступени
33. Тумблер включения горелки 0-I
