— 2 —

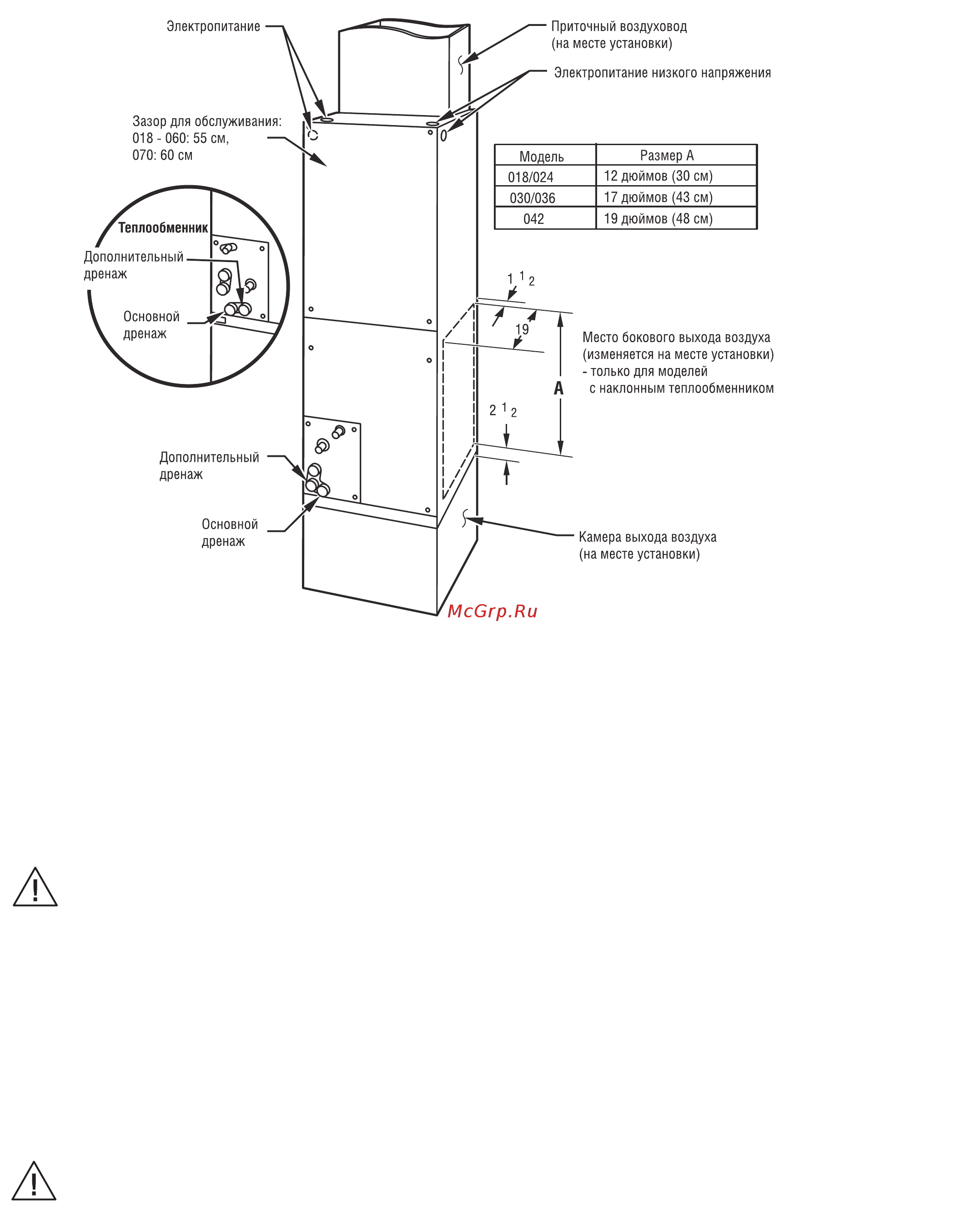

Рис. 1— фанкойл с наклонным теплообменником,

с направленным вверх потоком

B. Расположение агрегата с направленным вниз потоком

При таком расположении агрегата нужно перевернуть теплообменник. Для этого потребуется набор для направления

потока вниз и подставка-опора. Проложите между воздуховодом, агрегатом и полом упругую огнеупорную прокладку

толщиной 1/8 - 1/4 дюйма (3 - 6 мм)

ВНИМАНИЕ: прочитайте инструкцию, прилагаемую к набору для направления потока вниз. Для моделей с наклонным

Вертикальные дренажные трубы имеют сливное отверстие между основной и дополнительной дренажной

системой. Это отверстие должно быть закрыто пробкой во всех случаях, кроме направления потока вниз.

Снимите пластиковую крышку, закрывающую только вертикальный дренаж. Выньте пробку из сливного

отверстия. После завершения монтажа агрегата с направленным вниз потоком заделайте стыки патрубка,

идущего от вертикального поддона, чтобы избежать утечек воздуха и снижения производительности.

C. Горизонтальное расположение

Не следует размещать агрегаты так, чтобы съемные эксплуатационные панели были сверху или снизу. Модели FH4B003

и 004 с дополнительными охлаждающими теплообменниками не допускают горизонтальной установки. Все остальные

модели поставляются с завода готовыми к горизонтальному монтажу с подключением слева (см. рис. 2 и 6). Углубления

на корпусе показывают места, в которых надо крепить корпус винтами, чтобы подвестить его к потолку (см. рис. 2).

No.KFAHD0101SLP, снижающие утечку воздуха и пара.

1. Снимите панель доступа к вентилятору и теплообменнику и монтажную панель (см. рис. 4.)

2. Снимите вниты, крепящие теплообменник к правой стороне кожуха агрегата.

3. Выньте теплообменник.
