— 3 —

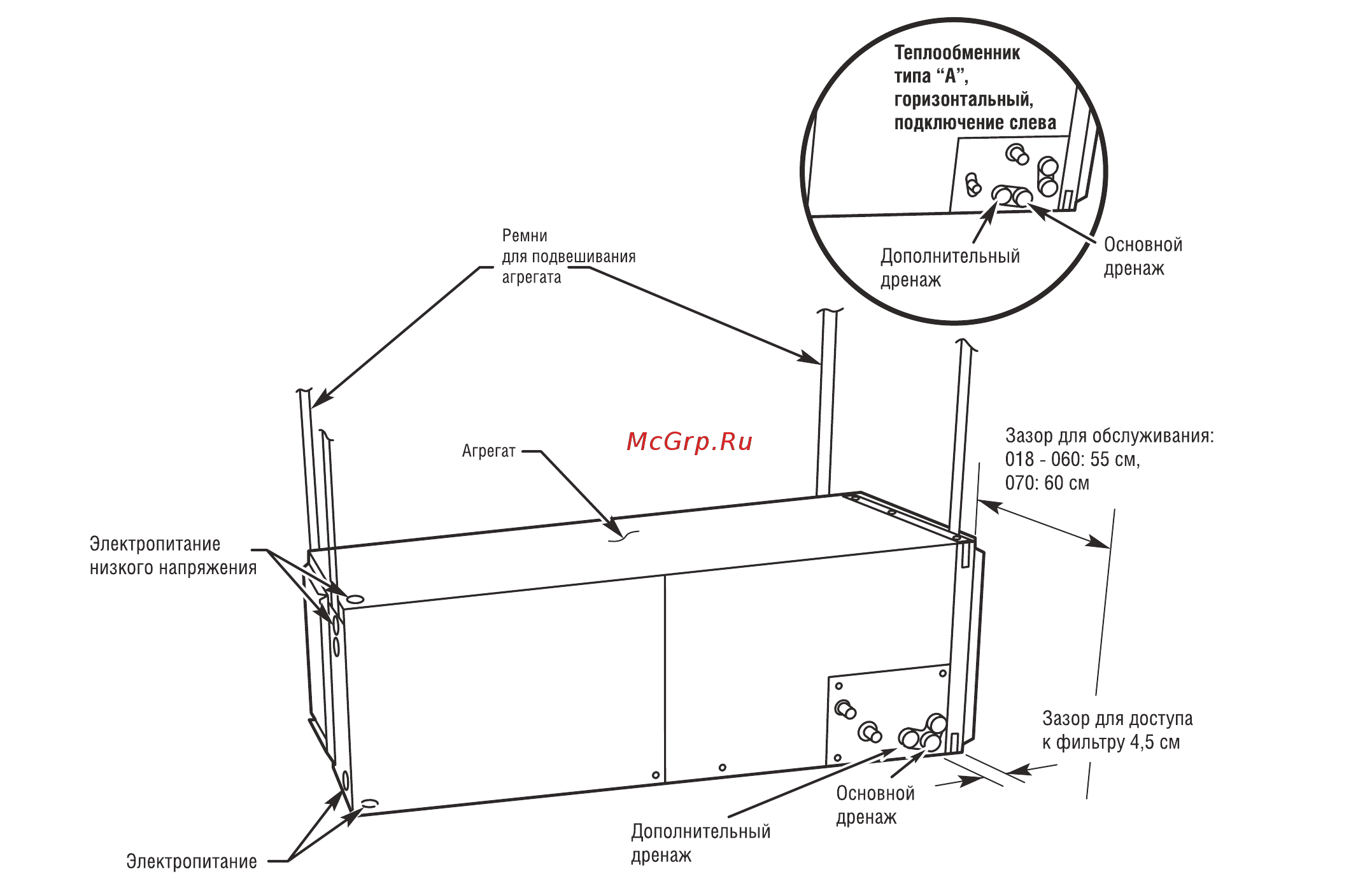

Рис. 2— фанкойл с наклонным теплообменником,

горизонтальное подключение справа

4. Положите фанкойл на правую сторону и установите теплообменник вниз поддоном для сбора конденсата (см. рис. 4).

5. Прикрепите теплообменник к кожуху фанкойла винтами, которые были сняты ранее.

6. Убедитесь, что поддон хорошо закреплен и не создается утечка воздуха из корпуса агрегата.

7. Установите прокладки из набора KFAHD в соответствии с прилагаемой к ним инструкцией.

8. Совместите отверстия с трубками и дренажной линией и установите на место панель доступа к теплообменнику

и монтажную панель.

Убедитесь, что уплотнение жидкостной линии и линии всасывания на месте и предотвращает утечку воздуха

и запотевание кожуха. Устанавливайте уплотнение после спайки труб.

Горизональное размещение с подключением справа фанкойлов с “А”-образным теплообменником.

1. Снимите панели доступа к вентилятору и теплообменнику (см. рис. 5.)

2. Снимите металлические зажимы, крепящие панель к поддону для сбора конденсата, а затем снимите панель.

3. Снимите 2 встроенных зажима, фиксирующие “А”-образный теплообменник в корпусе фанкойла.

4. Выдвиньте теплообменник с поддоном из корпуса агрегата.

5. Выньте опорный кронштейн горизонтального поддона из опоры с левой стороны корпуса и установите его с правой

стороны корпусе агрегата.

6. Установите воздухонепроницаемую секцию в горизонтальное правое положение.

a. выньте воздухонепроницаемую секцию из теплообменника, отвинтив 4 винта (см. рис. 5.)

b. выньте рассекатель воздушного потока (B) из воздухонепроницаемой секции, отвинтив 3 винта

(см. рис. 5— положение вставки, установленное на заводе)

c. выньте фильтровальную пластину (A) и вставьте на ее место рассекатель воздушного потока (B).

d. вставьте фильтровальную пластину (A) как показано на увеличенном фрагменте рис. 5.

e. Снимите конденсаторные желоба (C) и установите их на противоположную сторону подставки для труб.

f. Наденьте шланг на пластиковый патрубок.

7. Установите горизонтальный поддон под правой частью теплообменника.

8. Поместите теплообменник вместе с поддоном в корпус агрегата. Убедитесь, что крепления в углах вертикального

поддона вошли в контакт с опорой теплообменника.

9. Установите 2 встроенных зажима в правильное положение и прикрепите теплообменник к агрегату. Удлиненный зажим

должен располагаться с правой стороны, фиксируя горизонтальный поддон для сбора конденсата.
