C.I.B. UNIGAS - M039135NG
13
МОНТАЖ И ПОДКЛЮЧЕНИЯ
Упаковка
.Горелки поставляются в картонных коробках размерами: 400мм x 300мм x 520мм (L x P x H).
Такая упаковка боится влажности, поэтому не разрешается штабелировать количество, превышающее максимальное,
указанное на наружной стороне упаковки. В каждой упаковке находятся:
1 горелка с газовой рампой;
1 прокладка, монтируемая между горелкой и котлом;
1 пакет с данным руководством.
При утилизации горелки соблюдайте процедуры, предусмотренные
действующими нормативами по утилизации материалов.
Монтаж горелки на котел
Для того, чтобы смонтировать горелку на котле, необходимо действовать следующим образом:
1 расположить соответствующим образом в амбразуре на дверце котла 4 крепежные шпильки, в соответствии с шаблоном
отверстия, описанным в параграфе «Габаритные размеры»
2 установить прокладку на фланце горелки;
3 прикрепить горелку к котлу;
4 согласно ссылки, данной на Рис. 2, закрепить фланец к шпилькам
котла с помощью гаек D, не затягивая их полностью;
5 отвинтить винты VS для того, чтобы снятьь сопло;
6 установить горелку и протянуть сопло через фланец до получения требуемой котлом /потребителем длины;
7 затем закрепить винты VS;
8 теперь затянуть полностью 4 крепежные гайки D фланца;
9 заделать промежуток между соплом и огнеупорной футеровкой специальным
изолирующим материалом (жаропрочным
волоконным жгутом или огнеупорным цементом).
Подбор горелки к котлу
Горелки, описанные в данной инструкции, испытывались на камерах сгорания, соответствующих норме EN676, размеры которых
указаны на диаграммах . В случае, если горелка должна быть подсоединена к котлу с камерой сгорания меньшего диаметра или
меньшей длины, чем указано на диаграмме, свяжитесь с заводом-изготовителем, чтобы установить возможность монтажа горелки на
таком котле. Чтобы правильно подсоединить горелку к котлу, проверьте, что требуемая мощность и давление в камере сгорания
попадают в диапазон работы. В противном случае необходимо проконсультироваться на Заводе-изготовителе для пересмотра
выбора горелки.
Для выбора длины сопла необходимо придерживаться инструкций завода-изготовителя котлов. При отсутствии таковых нужно
ориентироваться на следующие рекомендации:
z
Трёхходовые котлы (с первым поворотом газов в задней части котла): сопло должно входить в камеру сгорания не более, чем на
100 мм.
Длина сопел не всегда соответствует данному требованию, поэтому, может возникнуть необходимость использовать распорную
деталь соответствующей длины с тем, чтобы отодвинуть горелку назад до получения вышеуказанных размеров, или же
сконструировать соответствующее для
применения сопло (связаться с изготовителем).
z
Котлы с реверсивной топкой: в этом случае сопло должно входить в камеру сгорания, хотя бы на 50-100 мм., относительно
плиты с трубным пучком.

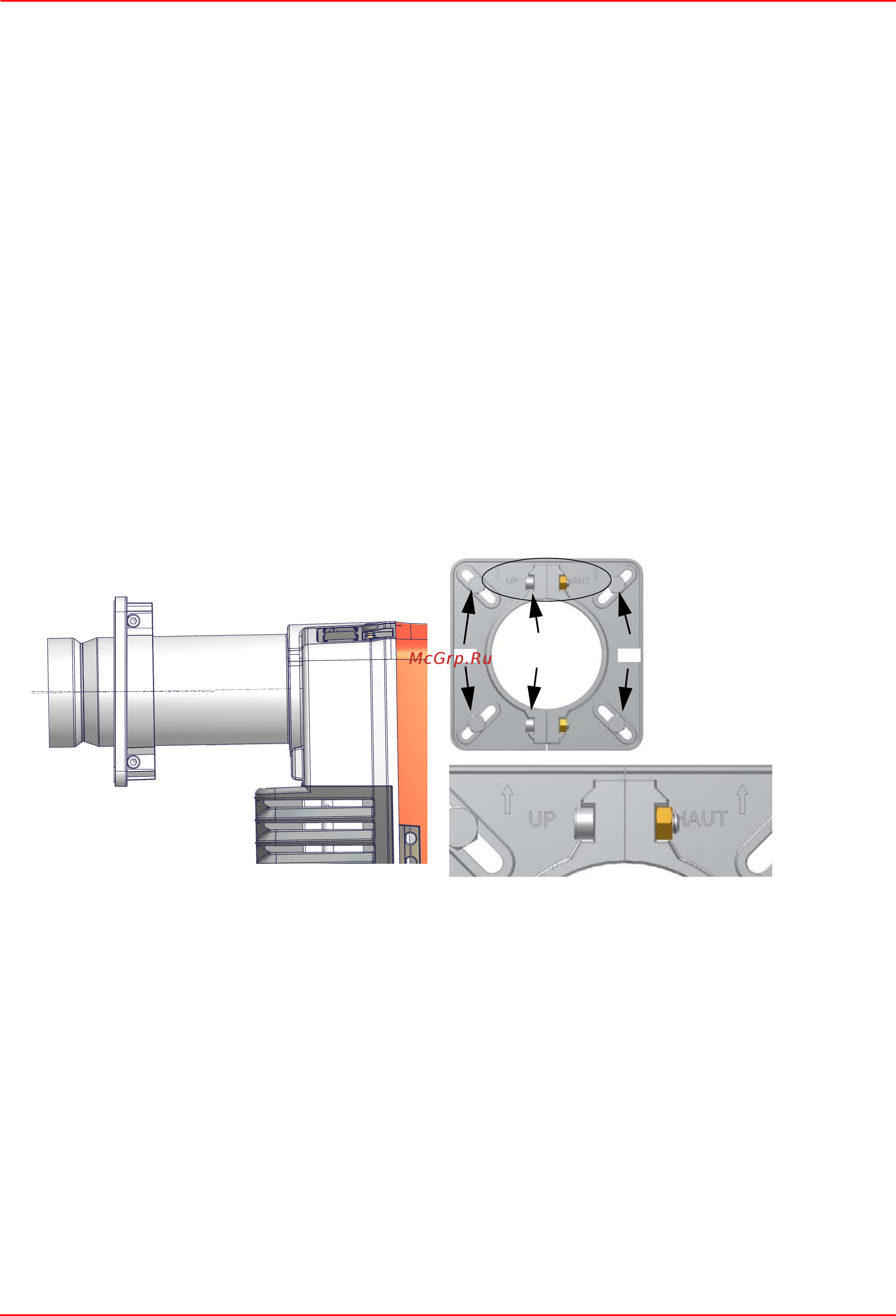

Рис. 1 Рис. 2
VS D
D
