C.I.B. UNIGAS - M039135NG
15

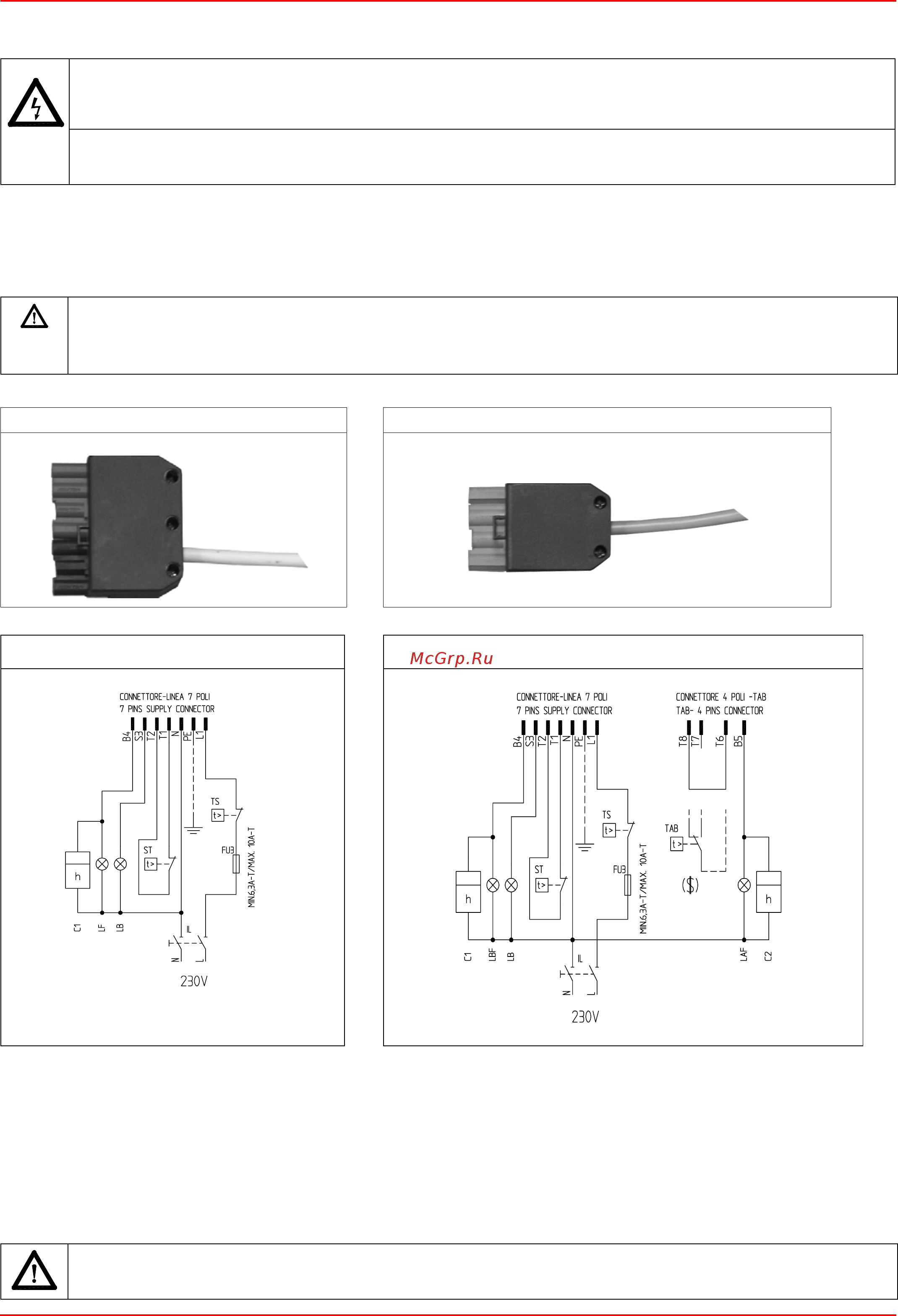

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ
Для выполнения подсоединений действовать следующим образом:
определить назначения соединительного разъема или разъемов, выходящих из горелки, в зависимости от модели:
z7-и полюсный соединительный разъем - для питания (всех моделей);
z4-х полюсный соединительный разъем - (для горелок AB - двухступенчатых)
Идентификация соединительных разъемов
.
СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К
СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И
НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ
ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.
ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель
системы установлен в положение “ВЫКЛ” , а главный выключатель горелки тоже
находится в положении
0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.
.ВНИМАНИЕ: если длина присоединительного кабеля термростатов электронного блока контроля пламени
превышает 3 метра, предусмотреть разъединительное реле, как описано в прилагаемой схемеВНИМАНИЕ:
длина кабеля, соединяющего термостаты к электронному блоку контроля пламени, не должна превышать 3
метра.
Соединительный разъем для питаниЯ Разъем
БОЛЬШОГО/МАЛОГО пламени
Соединительные разъемы для
одноступенчатых горелок
Соединительные разъемы для двухступенчатых горелок
7-х полюсные соединительные разъемы 7-и и 4-х полюсные соединительные разъемы
Описание
C1 СЧЕТЧИК ЧАСОВ РАБОТЫ НА МАЛОМ ПЛАМЕНИ/РАБОТЫ
C2 СЧЕТЧИК ЧАСОВ РАБОТЫ НА БОЛЬШОМ ПЛАМЕНИ
FU1 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
FU3 ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ ЛИНИИ
IL ВЫКЛЮЧАТЕЛЬ ЛИНИИ ГОРЕЛКИ
IM ВЫКЛЮЧАТЕЛЬ ЛИНИИ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
KM1 КОНТАКТОР ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
LAF СИГНАЛЬНАЯ ЛАМПОЧКА БОЛЬШОГО ПЛАМЕНИ ГОРЕЛКИ
LB СИГНАЛЬНАЯ ЛАМПОЧКА БЛОКИРОВКИ ГОРЕЛКИ
LBF СИГНАЛЬНАЯ ЛАМПОЧКА МАЛОГО ПЛАМЕНИ ГОРЕЛКИ
MV ДВИГАТЕЛЬ ВЕНТИЛЯТОРА
ST СЕРИЯ ТЕРМОСТАТОВ/РЕЛЕ
ДАВЛЕНИЯ
TAB ТЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ БОЛЬШОГО-МАЛОГО ПЛАМЕНИ
TS ПРЕДОХРАНИТЕЛЬНЫЙ TЕРМОСТАТ/РЕЛЕ ДАВЛЕНИЯ
CONN-MOTORE СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ДВИГАТЕЛЯ ВЕНТИЛЯТОРА
CONN-LINEA СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ ПИТАНИЯ ГОРЕЛКИ
CONN-TAB СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ БОЛЬШОГО-МАЛОГО ПЛАМЕНИ
($) ЕСЛИ ПРЕДУСМОТРЕНО "TAB", УБРАТЬ ПЕРЕМЫЧКУ МЕЖДУ
КЛЕММАМИ T6-T8
ВНИМАНИЕ: горелка поставляется с электрической перемычкой между клеммами T6 и T8 соединителя CN2-
TAB со стороны наружного подключения (вилки). В случае подключения термостата большого/малого
пламени, необходимо удалить эту перемычку до подсоединения термостата.
