C.I.B. UNIGAS - M039135NG
27

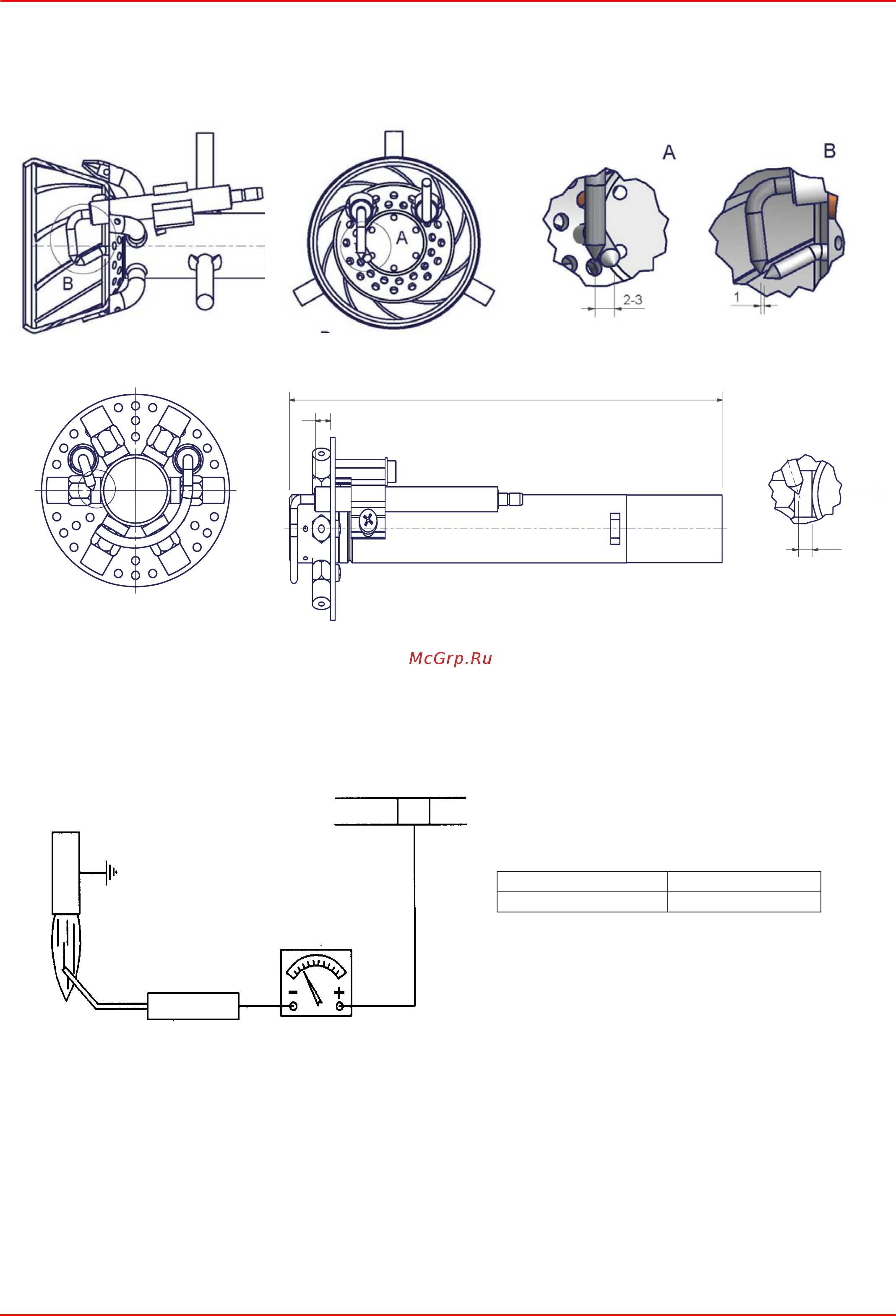

Правильное положение электродов
Для обеспечения хорошего розжига необходимо соблюдать размеры, указанные на рисунке.
Перед установкой горелки на место проверьте, что стопорный винт VE блока электродов затянут.
Контроль тока ионизации
В случае блокировки горелки, необходимо провести следующие проверки. Чтобы измерить сигнал детектирования, следуйте
схеме на pисунок. Если сигнал ниже указанного значения, проверьте положение контрольного электрода, электрические
контакты и, при необходимости, замените контрольный электрод.
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.
z Горелки стандартные
z Горелки с низкими выбросами NOx
E
190
7
E
2÷3
РАЗЪЕМ
ШКАЛА мкА DC
2
контрольных
электродов
Пламя
Электронный блок Минимальный сигнал
Siemens LME11 3 µA
