C.I.B. UNIGAS - M039135NG
23

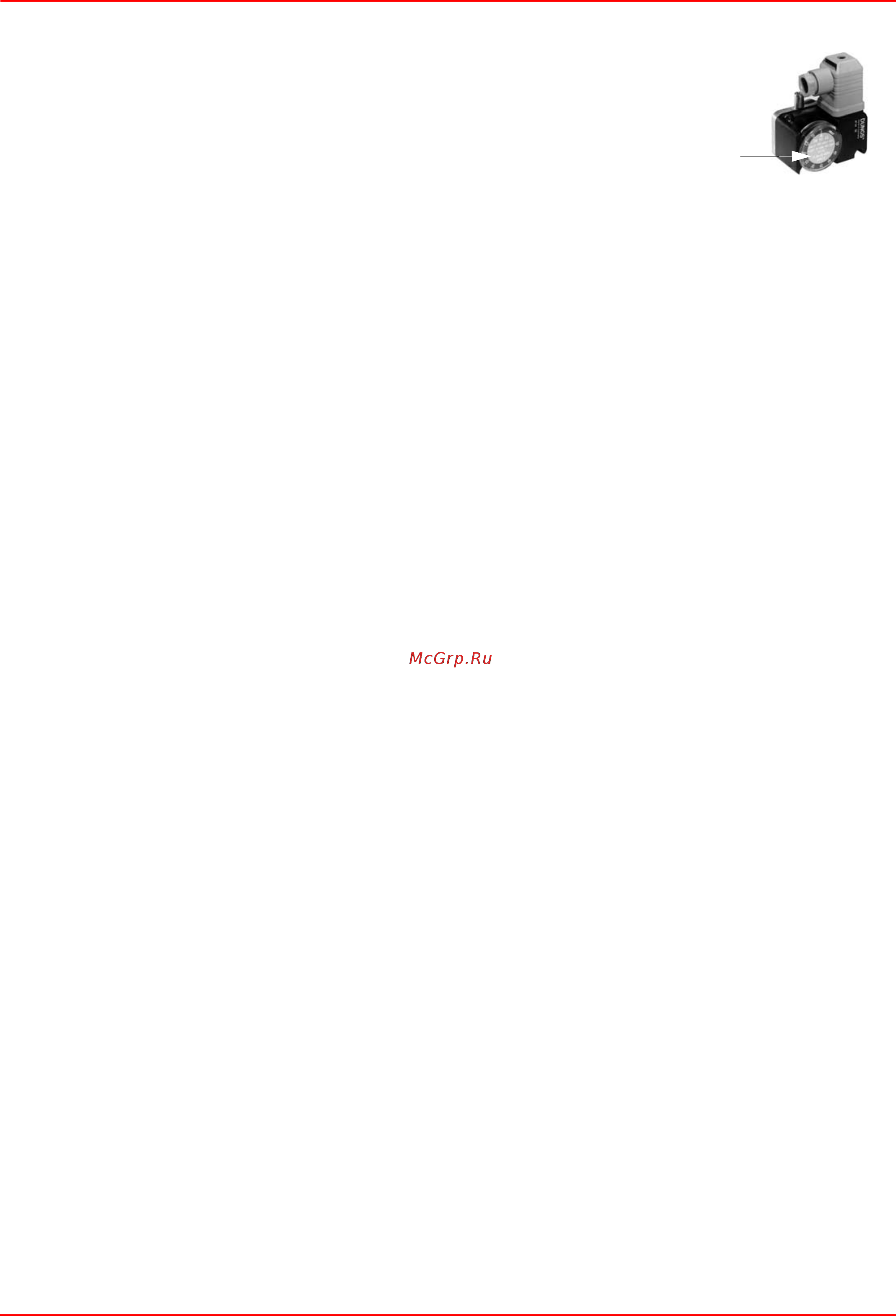

Регулировка реле давления воздуха и газа
Регулировка реле давления воздуха (только для одноступенчатых горелок)
Для калибровки реле давления воздуха выполнить следующие операции:
z Снять крышку из прозрачного пластика.
z При работающей горелке после завершения калибровки газа и воздуха медленно повернуть по часовой стрелке
регулировочное кольцо VR, обеспечивая блокировку горелки. Определить значение давления по шкале реле давления и
снизить его на 0,5 мбар.
z Повторить цикл розжига горелки и проверить, что она запускается правильно.
z Закрыть крышкой из прозрачного пластика реле давления.
Регулировка реле давления воздуха (двухступенчатые, прогрессивные и модулирующие горелки)
Регулировка реле давления воздуха выполняется следующим образом:
z Снять прозрачную пластиковую крышку.
z После выполнения регулировки расхода по воздуху и газу - включить горелку.
z При горелке, работающей на малом пламени, медленно поворачивать регулировочное кольцо VR по часовой стрелке до
тех пор, пока не сработает аварийная блокировка горелки.
z Считать на шкале значение давления и уменьшить его на 15%.
z Повторить цикл запуска горелки, проверяя, что она правильно функционирует.
z Установить на место прозрачную крышку реле давления.
Регулировка реле минимального давления газа
Для калибровки реле давления газа выполните следующие операции:
z Убедиться в том, что фильтр чистый
z Снимите крышку из прозрачного пластика.
z При работающей горелке на максимальной мощности, измерьте давление на штуцере отбора давления реле
минимального давления газа.
z Медленно закрывайте ручной отсекающий кран, находящийся перед реле давления (см. график монтажа газовых рамп),
вплоть до снижения давления на 50% от значения считанного ранее. Убедитесь, что значение СО в уходящих газах не
увеличилось: если значение СО выше нормативных значений, открывайте медленно отсекающий клапан, пока значение
не снизится до вышеуказанного значения.
z Убедитесь, что горелка работает нормально.
z Вращайте регулировочное кольцо реле давления по часовой стрелке (для увеличения давления), вплоть до отключения
горелки.
z Полностью откройте ручной отсекающий клапан.
z Установите на место прозрачную крышку.
Регулировка реле максимального давления газа (там, где оно присутствует)
Для настройки реле действовать следующим образом:
z снять прозрачную пластмассовую крышку;
z замерить давление газа в сети без пламени в горелке;
z установить на регулировочном кольце VR, значение, считанное в п.2 и увеличив его на 30%;
z установить вновь на место прозрачную пластмассовую крышку
Функцией реле давления воздуха является создание безопасности работы электронного блока
(блокировка), если давление воздуха не будет соответствовать предусмотренному значению. В
случае блокировки, необходимо разблокировать горелку при помощи кнопки разблокировки
электронного блока, имеющейся на контрольной панели горелки.
Реле давления газа контролируют давление, чтобы препятствовать работе горелки
в тех
случаях, когда значение давления не будет соответствовать дозволенному диапазону давления.
VR
