C.I.B. UNIGAS - M039135NG
21
z
Регулирование расхода газа при розжиге
Для того, чтобы отрегулировать расход газа при розжиге, действовать следующим образом:
- отвинтить винт А (Рис. 8) на штуцере отбора давления и подсоединить манометр;
- установить на минимальное значение регулятор давления, поворачивая регулировочный винт В (Рис. 8) против часовой
стрелки;
- запустить горелку;
- отрегулировать пламя на фазе розжига, используя байпас С (см. Рис. 8 п.10). При вращении по часовой стрелке расход
газа уменьшается, а против часовой стрелки - увеличивается. Рекомендуется не увеличивать сильно расход при розжиге,
чтобы не влиять на эффективную работу стабилизатора В (Рис. 8).
- Продолжать увеличивать расход газа (откручивая С), до тех пор, пока не появится пламя. Прекратить поворачивать С и
перейти к следующему параграфу.
ПРИМЕЧАНИЕ: регулировочный винт С редуктора количества газа при розжиге, затягивается на заводе-изготовителе.
Количество газа при розжиге можно отрегулировать на примерно 80% от количества основного расхода газа.
z Регулировка расхода газа
Воздействовать на регулятор давления до тех пор, пока не получите желаемый расход, с помощью регулировочного винта В
(Рис. 8): для увеличения расхода крутите винт по часовой стрелке, для его уменьшения - против часовой стрелки.
z Регулировка клапана максимального расхода
Регулировочный клапан D редуктора основного количества газа на заводе - изготовителе оставляется в полностью открытом
состоянии: его положение не должно НИКОГДА изменяться! После выполнения всех настроек, закрутить стопорный винт А
(Рис. 8) в отверстии для измерительного прибора.Регулировочный клапан D редуктора количества основного газа на заводе -
изготовителе оставляется полностью открытым: его положение нельзя изменять. После
выполнения всех регулировок
завинтить полностью винт А (Рис. 8), имеющийся на штуцере для манометра..

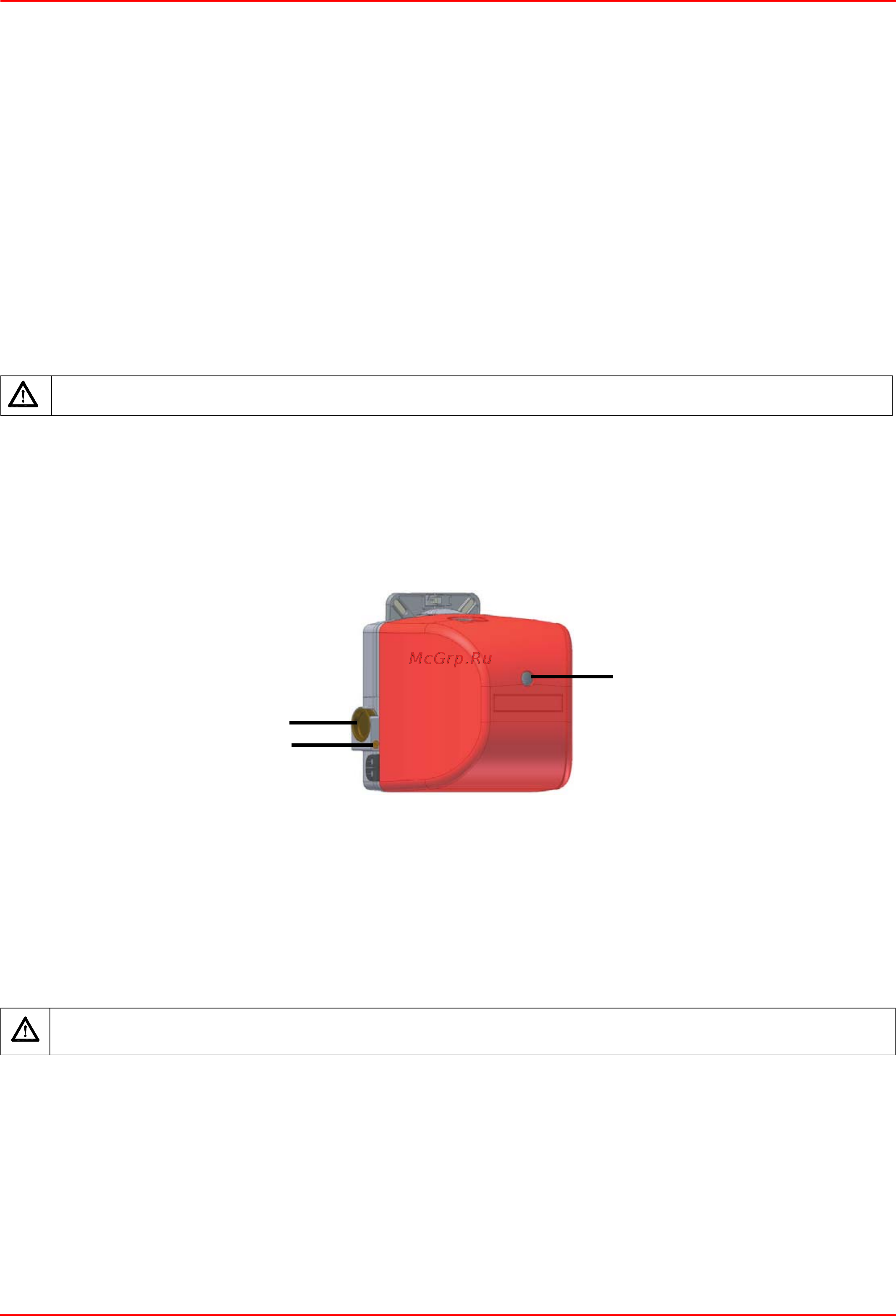

Расход воздуха регулируется за счет воздействия на винт V. Положение воздушной заслонки можно определить по
градуированной шкале I, где пунк “0” соответствует положению “полностью закрыто”.
Рис. 10
Горелки двухступенчатые
1 Прежде чем запускать горелку, отрегулировать медленное открытие клапанной группы: для регулировки медленного
открытия, снять крышечку Т (см. Рис. 11), перевернуть ее и вставить на штырь VR соответствующим пазом,
расположенным сверху. При вкручивании расход при розжиге уменьшается, при откручивании расход при розжиге
увеличивается. Не регулировать винт VR с помощью отвертки. Примечание: Винт VSB
должен сниматься только для
замены катушки
2 запустить горелку, установив на ON главный выключатель А котла: в случае блокировки нажать кнопку RESET (С),
находящуюся на крышке горелки (См. Рис. 15);.
3 Горелка запускается на малом пламени;
4 вывести горелку в режим большого пламени, с помощью термостата ТАВ.
5 Отрегулировать расход газа в режиме большого пламени
на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления VS, встроенный в клапанную группу. Стабилизатор давления регулируется за счет воздействия
на винт VS, расположенный под крышкой С: при закручивании - давление увеличивается, а при откручивании -
уменьшается.Регулирование расхода газового клапана осуществляется с помощью регулятора RP, после того, как будет
откручен на несколько витков блокировочный
винт VB. При откручивании регулятора RP - клапан открывается, а при
По завершении работ на MBC-.., выполните проверку герметичности и функциональную проверку.
ВНИМАНИЕ: в случае отсутствия розжига на фазе запуска, увеличить расход газа, выполняя процедуры,
указанные в пункте1.
I
V
C
