C.I.B. UNIGAS - M03999NF
10

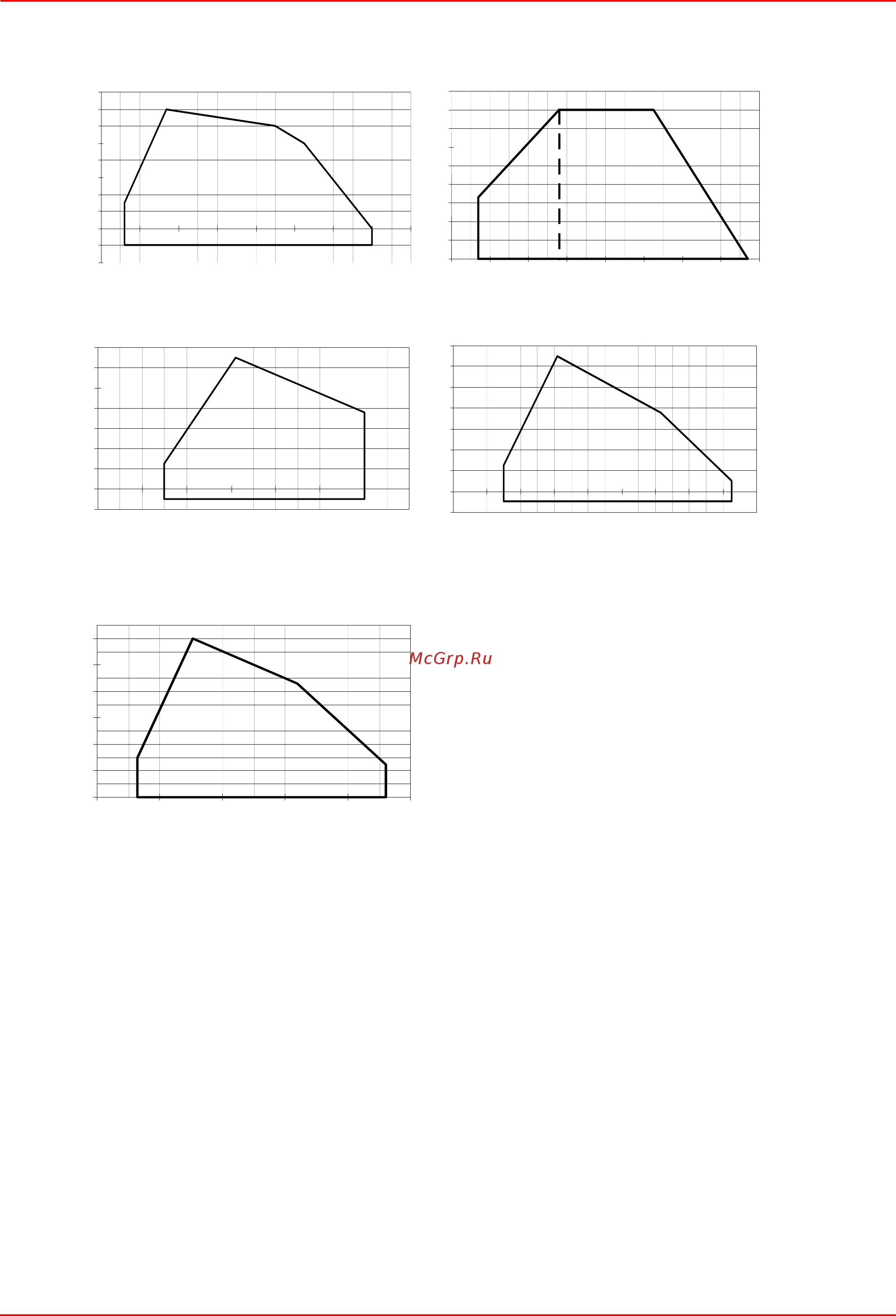

Рабочие диапазоны
Чтобы получить мощность в ккал/ч, умножьте значение в кВт на 860.
Эти данные относятся к стандартным условиям: при атмосферном давлении в 1013 мбар и температуре окружающей среды в
15°C.
Точка максимальной мощности на таком графике, обычно достигается при установке головы сгорания в положение "MAX" (см.
параграф "Регулирование головы сгорания"); а точка минимальной мощности, наоборот
, при установке головы сгорания в
положение "MIN". Так как голова сгорания регулируется один раз и навсегда во время первого розжига таким образом, чтобы
найти правильный компромисс между топочной мощностью и характеристиками теплогенератора, это вовсе не означает, что
действительная минимальная рабочая мощность будет соответствовать минимальной мощности, которая читается на
рабочем графике.
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
P60
кВт
P65
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
P72 L-.xx.x.IT.A.0.xx
кВт
P72 L-.xx.x.IT.A.1.xx
кВт
ПРОТИВОДАВЛЕНИЕ В
КАМЕРЕ СГОРАНИЯ, мбар
P73A
кВт
-2
-1
0
1
2
3
4
5
6
7
8
100 200 300 400 500 600 700 800 900
0
1
2
3
4
5
6
7
8
9
200 300 400 500 600 700 800 900 1000
-2
0
2
4
6
8
10
12
14
0 200 400 600 800 1000 1200 1400
-2
0
2
4
6
8
10
12
14
0 200 400 600 800 1000 1200 1400 1600 1800
0
2
4
6
8
10
12
0 500 1000 1500 2000 2500
