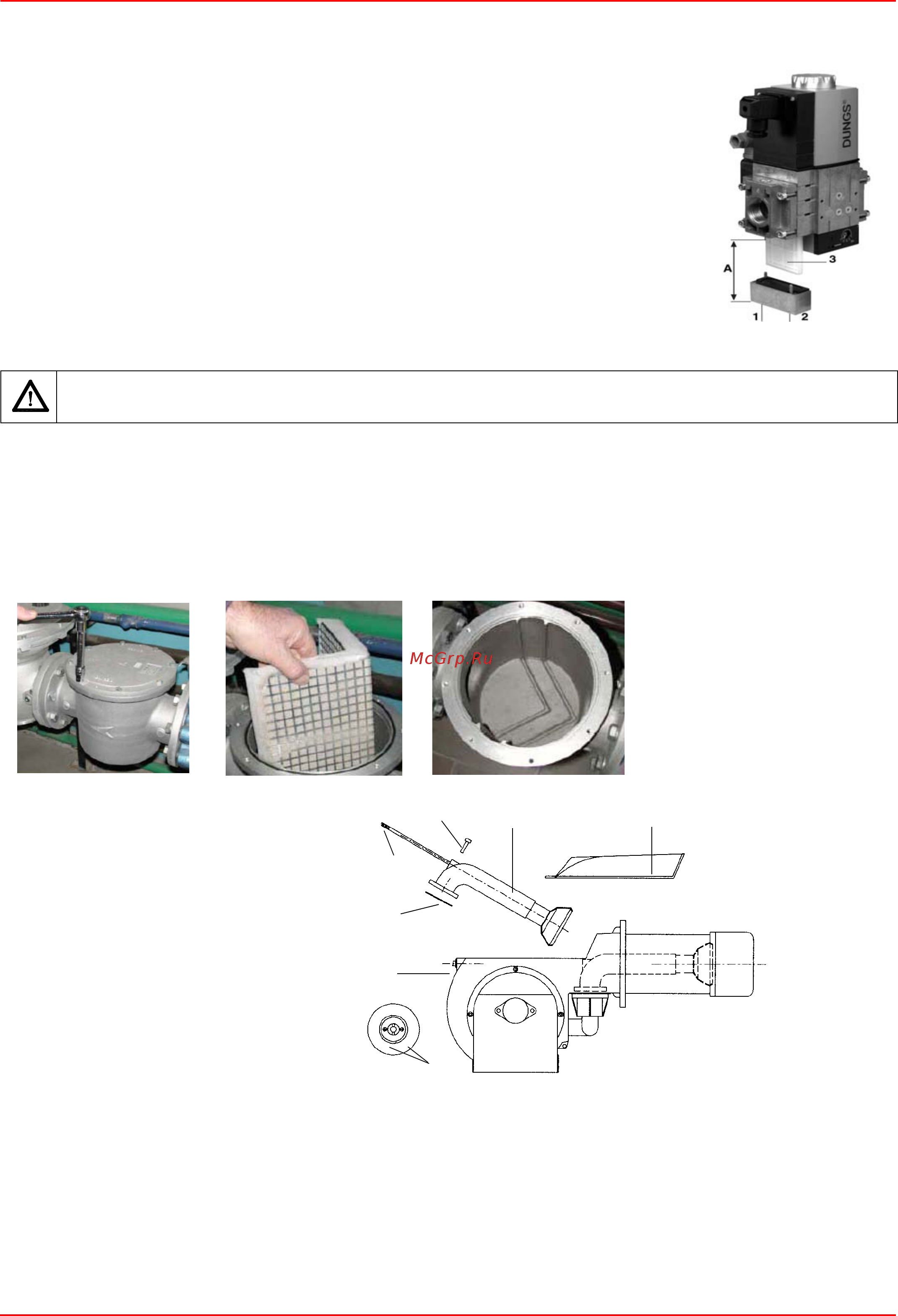

Проверка и замена фильтра в группе клапанов MULTIBLOC DUNGS MBC..SE (Гpуппа клапанов с pезьбой)

Техническое обслуживание газового фильтpа

Для того, чтобы почистить или заменить фильтр, действовать следующим образом:

1 Снять крышку, открутив крепежные винты (А);

2 снять фильтрирующий катридж (В), почистить с водой и мылом, продуть сжатым воздухом (или заменить его, если необходимо)

3 установить катридж в первоначальное положение, убедившись, что он лег на соответствующие направляющие и не

имеется препятствий для монтажа крышки;

4 убедившись, что прокладка легла в соответствующую выемку (С), закрыть крышку и закрепить ее винтами (А).

Снятие головки сгорания

z Проверять фильтр хотя бы один раз в год

z Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 меньше 10 мбар.

z Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 увеличилась в два раза по сравнению со значением,

полученным при последнем замере

1. Отсечь поступление газа, закрыв шаровой кран

2. Открутить винты 1-2

3. Заменить патрон фильтра 3

4. Закрутить и несильно затянуть винты 1-2

5. Проверить на работу и на герметичность

Расстояние, необходимое для замены фильтра, А: от 150

до 230 мм.

Рис. 27

ВНИМАНИЕ: прежде, чем открывать фильтр, необходимо закрыть впереди стоящий отсечной клапан газа и выпустить

из него оставшийся газ; убедиться, что внутри него не осталось газа под давлением.

Тип P60

z Снимите крышку C.

z Отвинтите 2 винта S, которые удерживают в

нужном положении индикатор, и затем вынуть

узел VRT, чтобы освободить нарезной шток AR.

z Отвинтите винты V, которыми крепится газовый

коллектор G, и извлеките полностью узел, как

указано на рисунке.

Примечание: чтобы снова установить на место

головку сгорания, выполните в обратном порядке

вышеописанные операции, обращая особое

внимание на правильное положение кольца-

прокладки OR.

Рис. 28

VRT
