C.I.B. UNIGAS - M03999NF
8
P65 - P72 - P73A
*S = эта отметка относится к горелке со стандартным соплом
*L = эта величина относится к горелке с длинным соплом
Блок контроля герметичности: не обязателен.

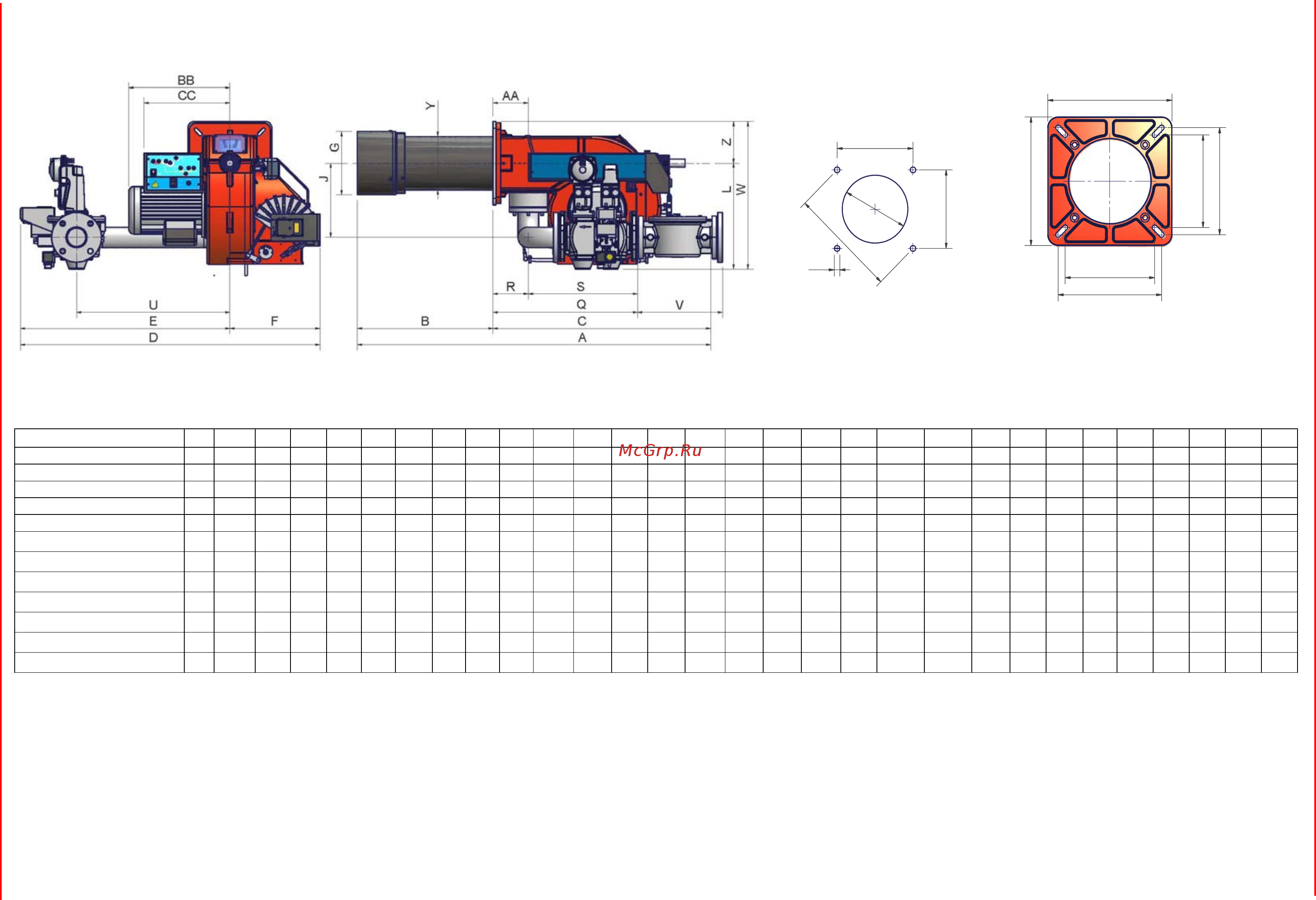

Рекомендуемая амбразура
DN A(S)* A(L)* AA B(S)* B(L)* BB C CC D E F G H J K L M N Omin Omax P Q R S U V W Y Z
P65 PR - 0.50 50 1129 1219 130 326 416 373 803 316 900 568 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 PR - 1.50 50 1129 1219 130 326 416 373 803 316 1026 694 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 AB - 0.50 50 1129 1219 130 326 416 373 733 316 900 568 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 AB - 1.50 50 1129 1219 130 326 416 373 733 316 1026 694 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 MD - 0.50 50 1129 1219 130 326 416 373 803 316 900 568 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 MD - 150
50 1129 1219 130 326 416 373 803 316 1026 694 332 184 228 208 300 376 M10 330 216 250 233 465 130 335 465 - 531 162 155
P65 PR - 0.65
65 1129 1219 130 326 416 373 803 316 998 666 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
P65 PR - 1.65
65 1129 1219 130 326 416 373 803 316 1104 772 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
P65 AB - 0.65
65 1129 1219 130 326 416 373 733 316 998 666 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
P65 AB - 1.65
65 1129 1219 130 326 416 373 733 316 1104 772 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
P65 MD - 0.65
65 1129 1219 130 326 416 373 803 316 998 666 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
P65 MD - 1.65
65 1129 1219 130 326 416 373 803 316 1104 772 332 184 228 273 300 393 M10 330 216 250 233 533 130 403 533 313 548 162 155
K
K
O
m
a
x
.
O
m
i
n
.
O max.
O min.
P
P
N
H
M
