C.I.B. UNIGAS - M03999NF
7

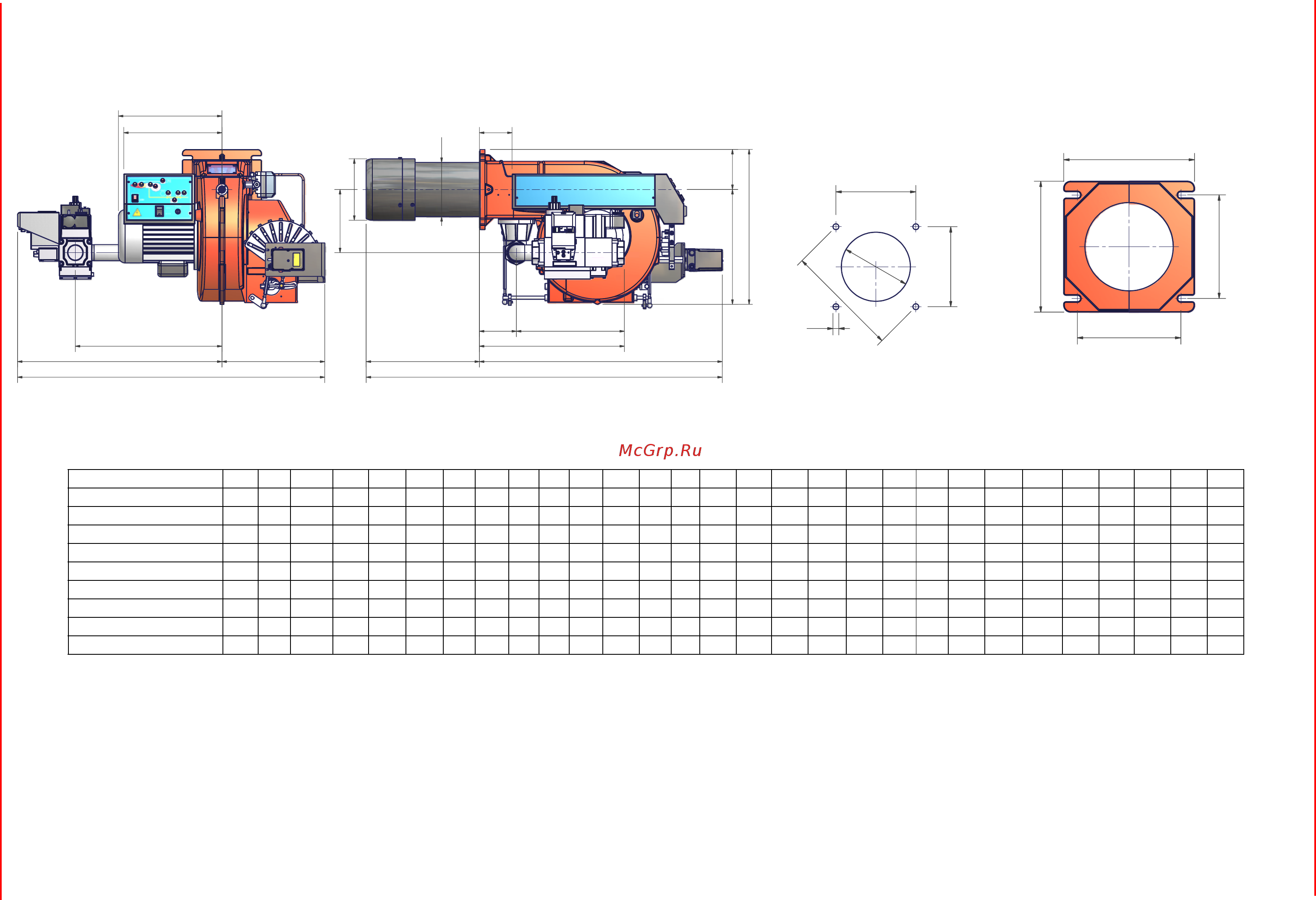

ГАБАРИТНЫЕ РАЗМЕРЫ В ММ.
Cтандартные горелки P60
*S = эта отметка относится к горелке со стандартным соплом
*L = эта величина относится к горелке с длинным соплом
Блок контроля герметичности: не обязателен.
Рекомендуемая амбразура
DN A(S)* A(L)* AA B(S)* B(L)* BB C CC D E F G H J K L M N O P Q R S U V W Y Z
P60 PR - 0.40
40 1079 1169 99 343 433 314 736 298 812 500 312 184 204 210 240 344 M10 269 190 190 439 112 327 444 - 464 162 120
P60 MD - 0.40
40 1079 1169 99 343 433 314 736 298 812 500 312 184 204 210 240 344 M10 269 190 190 4.9 112 327 444 - 464 162 120
P60 AB - 0.40
40 1009 1099 99 343 433 314 666 298 812 500 312 184 204 210 240 344 M10 269 190 190 439 112 327 444 - 464 162 120
P60 PR - 0.50
50 1079 1169 99 343 433 314 736 298 812 500 312 184 204 210 240 344 M10 269 190 190 447 112 335 444 - 464 162 120
P60 MD - 0.50
50 1079 1169 99 343 433 314 736 298 812 500 312 184 204 210 240 344 M10 269 190 190 447 112 335 444 - 464 162 120
P60 AB - 0.50
50 1009 1099 99 343 433 314 666 298 812 500 312 184 204 210 240 344 M10 269 190 190 447 112 335 444 - 464 162 120
P60 PR - 0.65
65 1079 1169 99 343 433 314 736 298 997 685 312 184 204 250 240 420 M10 269 190 190 515 112 403 540 313 540 162 120
P60 MD - 0.65
65 1079 1169 99 343 433 314 736 298 997 685 312 184 204 250 240 420 M10 269 190 190 515 112 403 540 313 540 162 120
P60 AB - 0.65
65 1009 1099 99 343 433 314 666 298 997 685 312 184 204 250 240 420 M10 269 190 190 515 112 403 540 313 540 162 120
BB
CC
U
E F
D
G
J
Y
AA
B
L
C
A
Z
W
R
S
Q
K
K
O
O
M
H
N
P
P
