C.I.B. UNIGAS - M039193NE
36
ВНИМАНИЕ! По завершении операций убедитесь, что не забыли затянуть блокировочную гайку RA. Не меняйте
положения болтов воздушной заслонки.
10 Отрегулировать положение головы сгорания (см. соответствующий параграф)
11 После регулировки расхода воздуха и газа при работе на максимальной мощности, перейти к регулировке промежуточных
мощностей по каждой точке варьируемого сектора (сторона газа) SV1, дойдя
до точки минимальной мощности.
12 Для того, чтобы отрегулировать по точкам варьируемый сектор, перевести микровыключатель малого пламени слегка
ниже значения максимальной мощности (90°).
13 Установить термостат ТАВ на минимальную мощность с тем, чтобы сервопривод сработал на закрытие;
14 Сместить микровыключатель малого пламени в сторону минимального значения, с тем, чтобы сервопривод начал
закрываться, до тех
пор, пока два подшипничка не совместятся с регулировочным винтом, относящимся к самой низкой
точке: закручивать винт V1 для увеличения расхода, откручивать - для уменьшения.
15 Вновь сместить микровыключатель в сторону малого пламени до следующего винта и повторить все, что описано в
предыдущем пункте, повторять таким образом до тех пор, пока не достигнете желаемого
значения малого пламени.
16 Теперь можно перейти к регулировке реле давления .
17
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по
настройке воздуха и газа, описанные в предыдущих пунктах

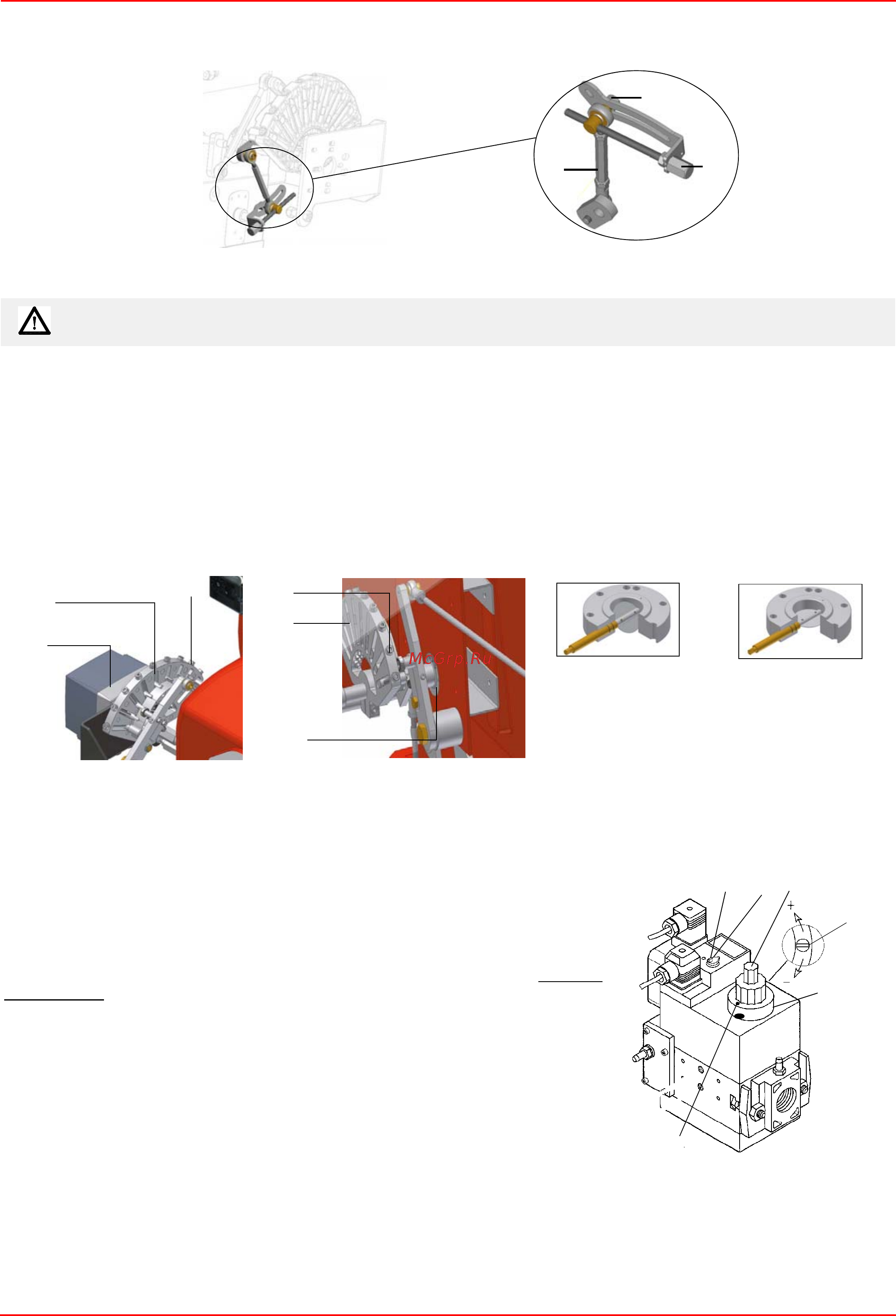

Мультиблок
MB-DLE
Мультиблок - это компактная группа, состоящая из двух клапанов, реле давления
газа, стабилизатора давления и газового фильтра. Регулировка расхода газового
клапана выполняется при помощи регулятора RP после ослабления на несколько
оборотов стопорного винта VB. При откручивании регулятора RP клапан
открывается, при закручивании - закрывается. Для регулировки быстрого
срабатывания снять колпачок T, перевернуть его и вдеть на ось VR
соответствующим пазом, расположенным сверху. При ввинчивании расход при
розжиге уменьшается, при отвинчивании - увеличивается.Не регулируйте винт VR
при помощи отвёртки. Стабилизатор давления регулируется при помощи винта VS,
расположенного под крышкой C: при ввинчивании давление увеличивается, при
отвинчивании - уменьшается.
N.B.: Винт VSB должен сниматься
только для замены катушки
RA
VRA
TR
SC
SV1
V1
ID1
V1
SV1
Дроссельный клапан
открыт
Дроссельный клапан
закрыт
C
VS
T(VR)
RP
VB
VSB
Рис. 24
