Снятие головы сгорания (KP73)

1 Снять крышку Н.

2 Вынуть фотоэлемент UV из его гнезда, отсоединить провода электродов и топливные шланги.

Открутить винты V, которые крепят газовый коллектор G, расслабить соединения E и вынуть весь узел, как это указано на

рисунке.

4 Почистить голову сгорания, методом всасывания загрязнений, если имеются отложения - удалить их металлической

щеткой.

ПРИМЕЧАНИЕ: при повторном монтаже выполнить в обратном порядке вышеуказанные операции.

Снятие фурмы, замена форсунки и электродов (KP73)

Для того, чтобы вынуть фурму, действовать следующим образом:

1 вынуть голову сгорания, как описано в предыдущем параграфе

2 вынуть фурму и группу электродов после того, как будет расслабле винт VL: проверить фурму, если необходимо,

заменить ее;

3 после снятия фурмы, для замены форсунки - открутить ее и заменить новой;

4 для замены электродов, сначала

открутить крепежные винты VE двух электродов и вынуть электроды: вставить новые

электроды, проверить, что все размеры, указанные в мм на странице 36 соблюдены, и установить электроды, выполняя

вышеуказанные операции в обратном порядке.

ВНИМАНИЕ: для того, чтобы отрегулировать положение форсунки относительно воздушной трубки (Рис. 31), воздействовать

на винт VU, после закрепления винта VL (Рис. 31).

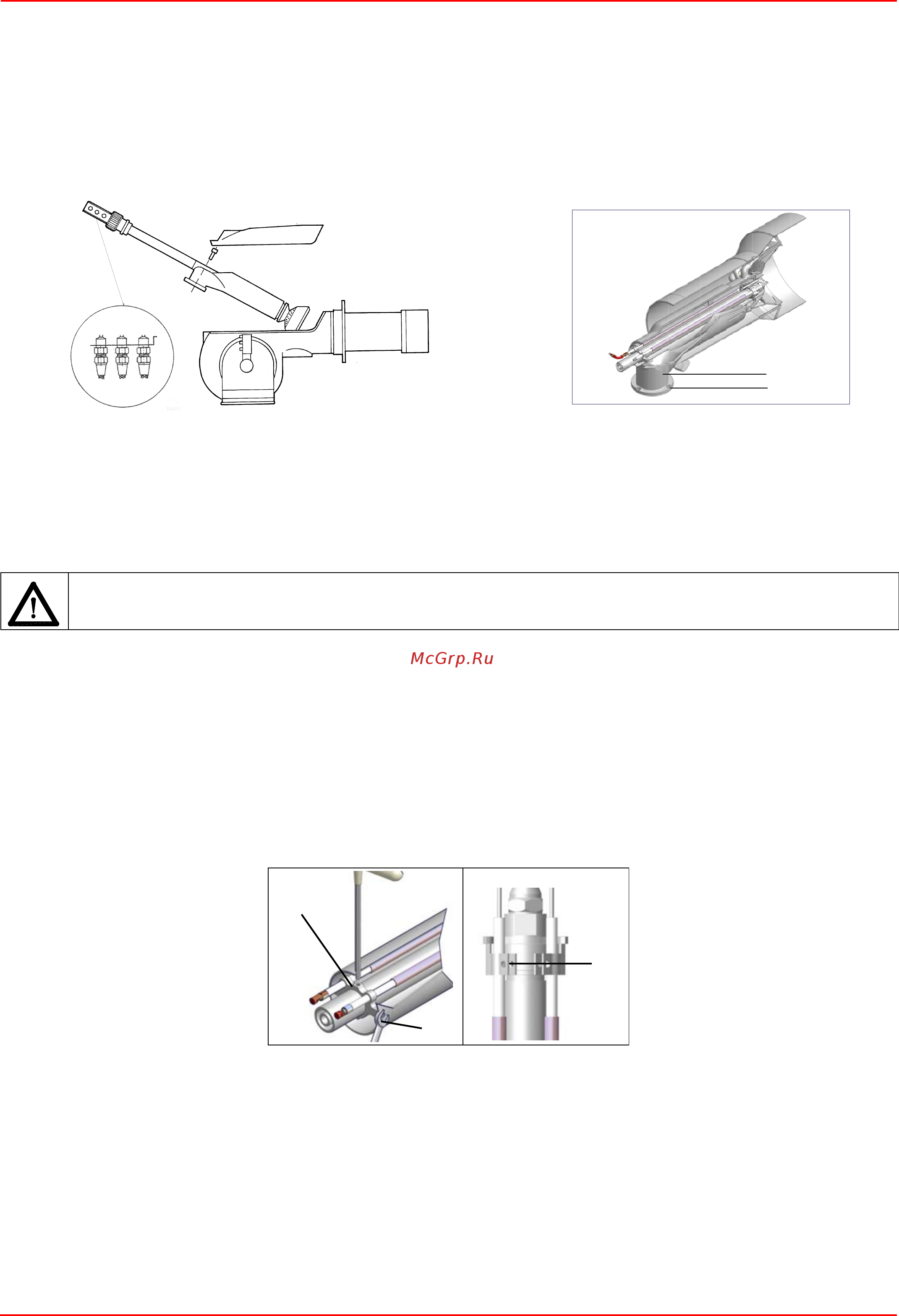

Рис. 31

Описание

1 Подача

топлива

2 Обратный ход топлива

3 Открытие фурмы

E Соединения мазутных шлангов

G Коллектор газовый

H Защитная крышка

L Фурма мазутного топлива

V Винты

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с металлическими

частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa каждый раз после выполнения

каких-либо работ на голове сгорания.
