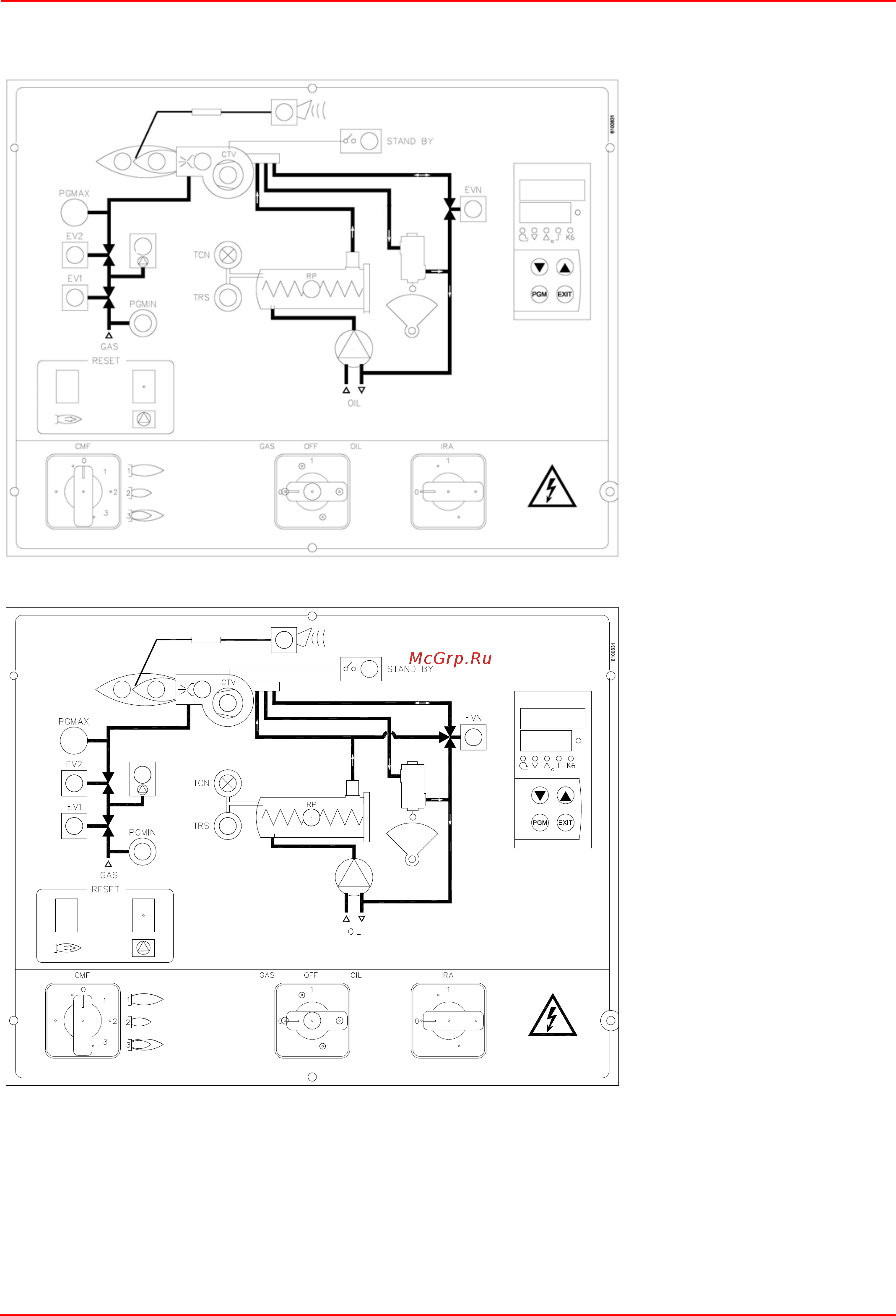

Лицевой щит управления горелки
KP60-72
Описание
А режим большого пламени
В режим малого пламени
С запальный трансформатор
CM главный выключатель/
переключатель топлива
D срабатывание термореле
двигателя вентилятора
Е аварийная блокировка горелки
F режим выжидания горелки
G открытие клапана EV2
Н открытие клапана EV1
I разр. сигнал реле давления газа
IRA включатель резисторов
подогревателя
L работа электроклапана мазута
М аварийная блокировка блока
контроля герметичности (при наличии)
N кнопка разблокировки
электронного блока контроля пламени
O кнопка разблокировки блока
контроля герметичности
Р предохранительный термостат
резисторов
Q бачок - подогреватель
R модулятор
KP73
A
B
C
D
E
Q
R
P
N
O
I
L
CM
M
A
B
C
D
E
Q
R
P
N
O
I
L
CM
M
