Замена пружины клапанной группы

Снятие фурмы, замена форсунки и электродов

Для того, чтобы вынуть фурму с ложа, действовать следующим образом:

1 вынуть голову сгорания, как указано в предыдущем параграфе:

2 снять фурму и группу электродов: проверить фурму, при необходимости - заменить ее;

3 после снятия фурмы для замены форсунки, снять форсунку и заменить ее;

4 для замены электродов необходимо открутить крепежные винты двух электродов

и снять электроды: вставить новые

электроды и выдержать размеры, указанные в следующем параграфе; смонтировать все в обратном порядке.

Внимание: для того, чтобы отрегулировать положение форсунки, прочитать следующий параграф.

Самоочищающийся фильтр

.Поставляется только с горелками, работающими на тяжелом мазутном

топливе. Периодически прокручивать ручку для очищения фильтра.

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с

металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa

каждый раз после выполнения каких-либо работ на голове сгорания.

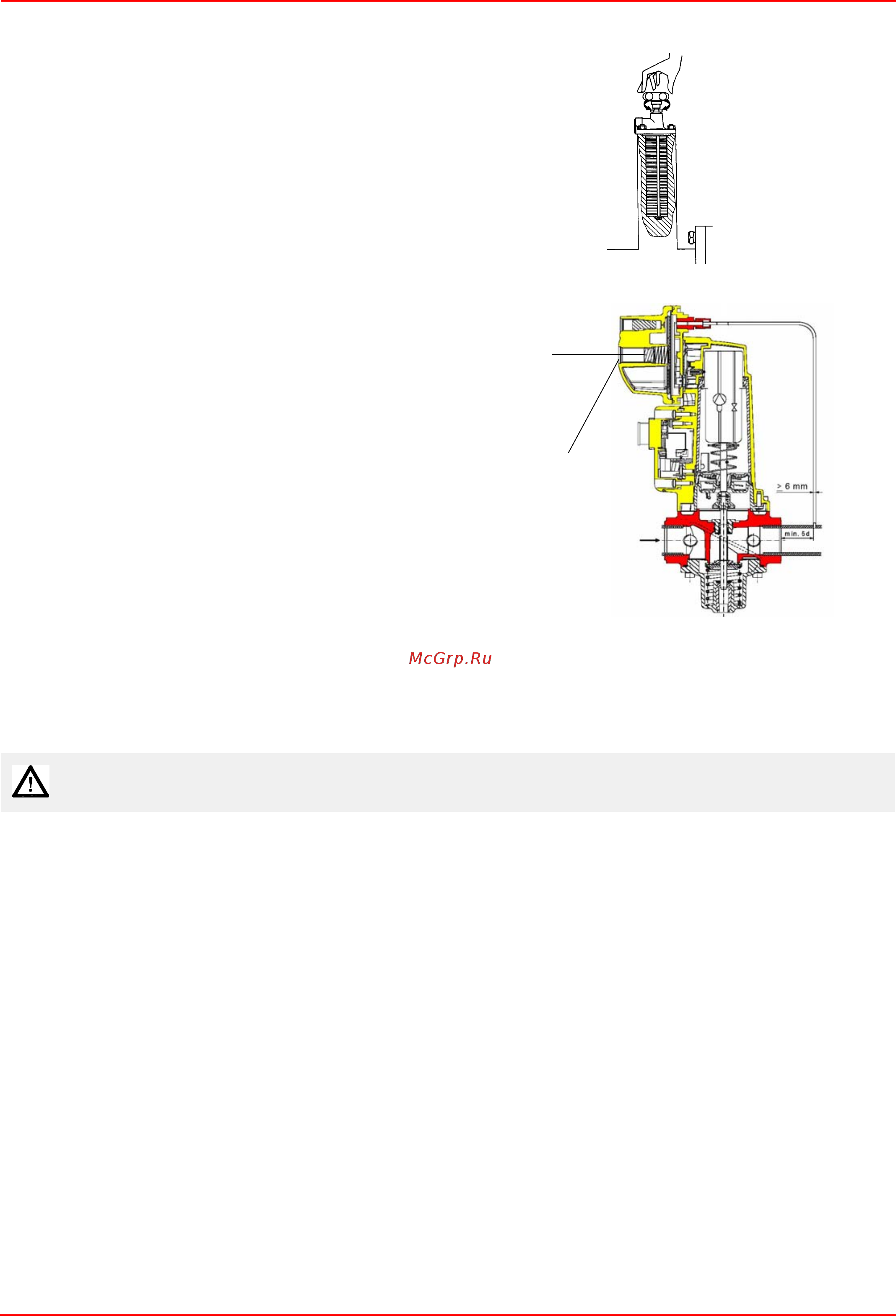

Для того, чтобы заменить пружину, входящую в комплект клапанной

группы, действовать следующим образом:

1 Осторожно открутить защитный колпачок 1 и кольцо 2

2 Снять пружину "настройки номинального значения" 3 с корпуса 4

3 Заменить пружину 3.

4 Осторожно вставить пружину. Произвести монтаж правильно!

Вставить в корпус сначала часть пружины меньшего диаметра.

5 Вставить кольцо 2 в крышечку и закрутить

ее.

6 Приклеить маркировку с указанием пружины на идентификационной

табличке.

Исполнительный механизм "SKP"
