C.I.B. UNIGAS - M039193NE
39

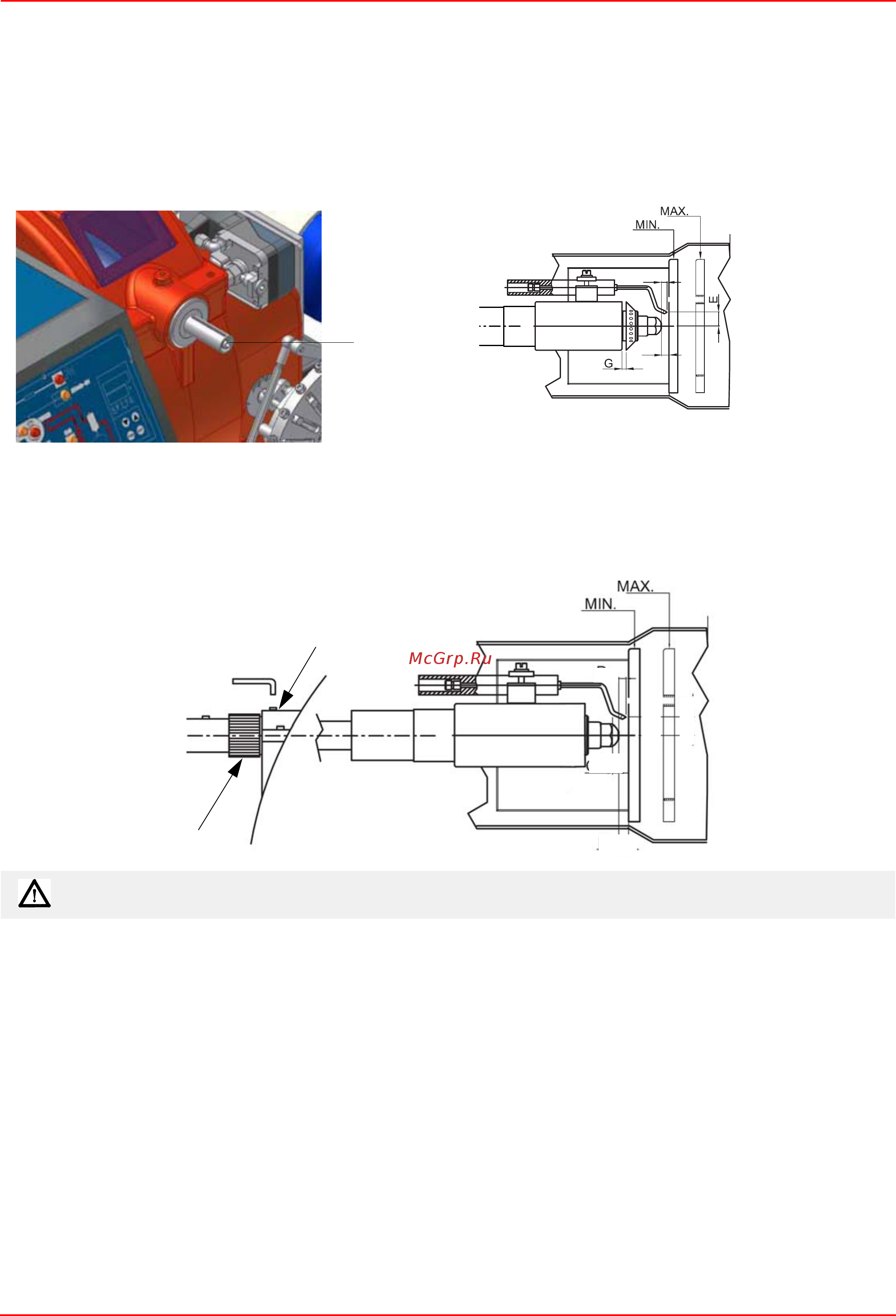

Регулировка головы сгорания
KP60 - KP72
Регулировать положение головы сгорания только в случае необходимости. На заводе-изготовителе голова сгорания горелки
регулируется на положение “MAX”, что соответствует максимальной мощности. Для работы на сниженной мощности
расслабить винт VRT и постепенно сдвигать голову сгорания в сторону положения “MIN”..Внимание: изменять положение
головы сгорания, только при необходимости. Если изменяется положение головы сгорания,
повторить регулировки по газу и
воздуху, описанные в предыдущих пунктах.
KP73
Регулировать положение головы сгорания только в случае необходимости: для работы на сниженной мощности расслабить
винт VB и постепенно сдвигать голову сгорания в сторону положения “MIN”, вращая по часовой стрелке регулировочное
кольцо VRT. Заблокировать винт VB при завершении регулировки..
Рис. 27
ВНИМАНИЕ! Если меняется положение головы сгорания, необходимо повторить все операции по
настройке воздуха и топлива, описанные в предыдущих пунктах
VRT
C
F
VB
VRT
