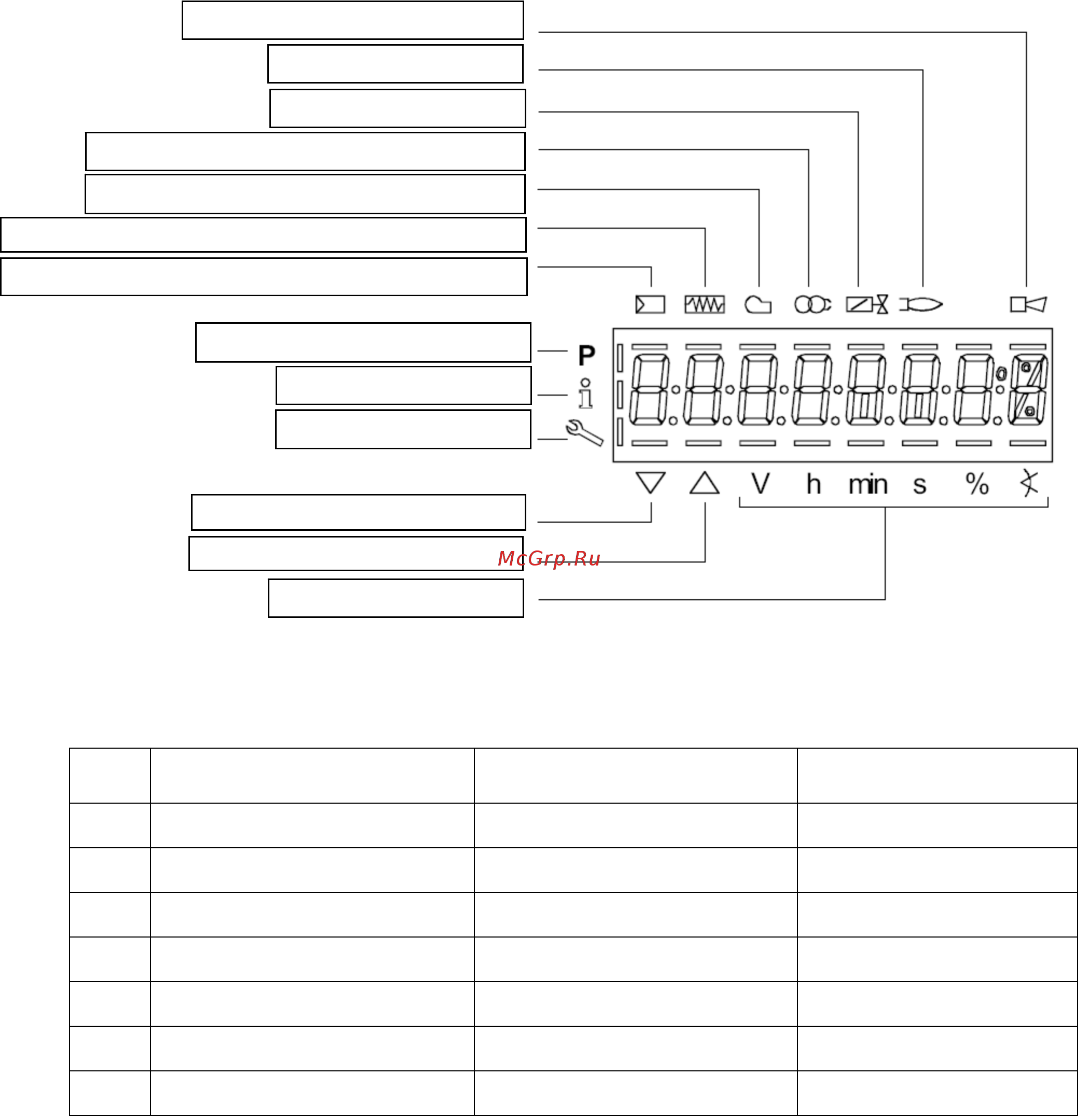

Дисплей может отображать следующие данные:
Меню конфигурации
Меню конфигурации подразделен на разные блоки:
Bloc/Бл
ок
Описание Description Password
100
Общая информация General
OEM / Service / Info
200
Контроль горелки Burner control
OEM / Service
400
Кривые соотношения Ratio curves
OEM / Service
500
Контроль соотношения Ratio control
OEM / Service
600
Сервоприводы Actuators
OEM / Service
700
Архив ошибок Error history
OEM / Service / Info
900
Данные по процессу Process data
OEM / Service / Info
Доступ к разным блокам меню осуществляется с помощью паролей. Пароли подразделяются на три уровня:
1. Уровень потребителя (Info)
2. Уровень центра технического обслуживания (Service)
3. Уровень производителя (ОЕМ)
Блокировка + коды блокировки
Наличие пламени
Клапаны открыты
Запальный трансформатор введен в действие
Двигатель вентилятора введен в действие
П
одо
г
ре
в
а
т
е
ль м
азу
тн
о
г
о
т
о
плив
а
вв
еде
н в
де
й
с
тви
е
Запрос тепла со стороны отопительной системы
В режиме программирования
В режиме Info
В режиме Service
Се
р
воп
р
иво
д
зак
р
ывается
Сервопривод открывается
Единица измерения
Содержание
- Kpby91 kpby92 kpby93 krby512 krby515 krby520 krby525 1
- Гоpелки комбиниpованные газо жидкотопливные с пневматическим распылением топлива 1
- Инструкция по монтажу эксплуатации обслуживанию 1
- Введение 2
- Дополнительная информация о работе и ограничениях в использовании приведена во второй части настоящей инструкции которую мы настойчиво рекомендуем прочитать 2
- Настоящая инструкция по монтажу эксплуатации и обслуживанию составляет неотъемлемую и важную часть изделия и должна быть передана пользователю 2
- Настоящая инструкция предназначена как для пользователя так и для персонала осуществляющего монтаж и обслуживание изделия 2
- Сохранять инструкцию на протяжении всего срока эксплуатации аппарата 2
- Проверка выбора диаметра газовой рампы на соответствие 4
- Часть i инструкция по монтажу каким образом интерпретируется диапазон работы горелки 4
- Идентификация горелок 5
- Технические хаpактеpистики 5
- Внимание горелки поставляются под трехчазное питание 400v три фазы в случае трехфазного внимание горелки поставляются под трехчазное питание 400v три фазы в случае трехфазного питания 230v три фазы необходимо заменить тепловые реле максимальная мощность имеется ввиду при улевом противодавлении в камере сгорания 6
- Вязкость см таблицу идентификация горелок 6
- Газовая рампа 100 диаметр клап газ соед 100 dn100 6
- Газовая рампа 50 диаметр клап газ соед 50 rp2 6
- Газовая рампа 65 диаметр клап газ соед 65 dn65 6
- Газовая рампа 80 диаметр клап газ соед 80 dn80 6
- Давление газа vd nota 2 6
- Давление сжатого воздуха мин макс бар 4 10 6
- Двигатель вентилятора квт 9 11 15 18 6
- Двигатель насоса квт 0 5 0 5 0 5 0 5 6
- Категории газа и страны их применения 6
- Категория см следующий параграф 6
- Класс защиты ip40 ip40 ip40 ip40 6
- Минимальное давление газа см кривые графика 6
- Мощность мин макс квт 600 4500 770 5200 1000 6400 2000 8000 6
- Низшая теплота сгорания мазута hi 9650 ккал кг среднее значение примечание по типу работы горелки согласно требований европейского норматива по безопасности работы горелка должна автоматически отключаться каждые 24 часа на несколько секунд а затем вновь автоматически включаться в связи с этим все клиенты обязаны соблюсти эти требования 6
- Общая электрическая мощность квт 28 5 30 5 40 5 43 5 6
- Примеч ание 1 все значения расхода газа указаны в стм3 час при атм давлении 1013 мбар и температуре 15 c и действительны для газа g20 с низшей теплотворностью равной hi 34 02 мджоуль стм3 6
- Примеч ание 2 максимальное давление газа 500 мбар с клапанами siemens vgd dungs mbc 6
- Рабочая температура c 10 50 6
- Расход газа мин макс стм3 час 63 476 81 550 106 677 212 847 6
- Расход мазута мин макс кг ч 53 401 69 463 89 570 178 713 6
- Резисторы подогревателя квт 18 18 24 24 6
- Температура хранения c 20 60 6
- Тип горелки krby512 krby515 krby520 krby525 6
- Тип работы прерывный 6
- Тип регулирования прогрессивное модулирующее 6
- Тип топлива газ метан природный мазутное топливо 6
- Электрическое питание 400v 3n 50 400v 3n 50 400v 3n 50 400v 3n 50 6
- Рекомендуемая амбразура котла 8
- Фланец горелки фланец горелки 8
- Рабочие диапазоны 10
- Кpивые соотношения давление газа в сети pасход газа 11
- Монтаж и подключения 12
- Подъем и перенос горелки 12
- Упаковка 12
- Монтаж горелки на котле 13
- Подбор горелки к котлу 13
- Подсоединение газовых рамп 14
- Газовые клапаны siemens vgd20 и vgd40 вариант с skp2 встроенным стабилизатором давления 15
- Сборка газовой рампы 15
- Multibloc dungs mbc300 700 1200se гpуппа клапанов с pезьбой 16
- Multibloc dungs mbc1900 3100 5000se группа клапанов с фланцами 17
- Максимальное рабочее давление насоса как контура подачи топлива так и горелки 18
- Минимальное давление на всасывании насоса как контура подачи топлива так и горелки 18
- Подогрев трубопроводов 18
- Регулировка контура питания 18
- Регулировки горелки 18
- Рекомендации по выполнению систем подачи мазутного топлива 18
- Внимание давление воздуха зависит полностью от диаграммы конкретной внимание давление воздуха зависит полностью от диаграммы конкретной форсунки конкретного заводского номера горелки 19
- Давление мазута за клапаном регулировки расхода отрегулировать давление с пормощью n 14 на 3i2 md20 19
- Давление мазута за насосом отрегулировать давление с помощью n и 6 на 3i2 md20 см стр 6 19
- Таб 2 19
- Единицы измерения вязкости таблица перевода из одной единицы измерения в другую 20
- Пpавила использования топливных насосов 27
- Насосы мазутного топлива 28
- Подсоединение шлангов 28
- Подсоединение шлангов к насосу 28
- Регулятор давления suntec tv n на рис 0 3i2md20 28
- Направление вращения двигателя вентилятора и двигателя насоса 30
- Электрические соединения 30
- Электрическое питание 30
- Подсоединение резисторов мазутного топлива 2 4 kw 31
- Регулировка мазутных термостатов 31
- Замер давления на голове сгорания 32
- Кpивые давления газа в голове сгоpания в зависимости от его pасхода 32
- Кpивые соотношения давление газа в голове сгоpания pасход газа 33
- Газовый фильтр 34
- Регулирование 34
- Регулирование общее описание 34
- Связь с пользователем 35
- Меню конфигурации 36
- Таблица фаза 37
- Доступ к уровням 38
- Уровень info 38
- Уровень service сервисная служба 41
- Процедура регулирования 42
- Регулировки расходов воздуха и газа 42
- Регулировка реле давления 43
- Регулировка реле давления воздуха 43
- Регулировка реле максимального давления газа там где оно присутствует 43
- Регулировка реле минимального давления газа 43
- Реле давления для контроля утечек газа pgcp с электронным блоком контроля siemens lmv 43
- Горелки модулирующие 44
- Регулировка расхода топлива 45
- Функционирование 46
- Часть ii инструкция по эксплуатации 46
- Периодически выполняемые операции 48
- Техническое обслуживание газового фильтpа 48
- Часть iii обслуживание 48
- Замена пружины клапанной группы 49
- Проверка и замена фильтра multibloc dungs mbc se гpуппа клапанов с pезьбой 49
- Снятие головы сгорания 49
- Регулировка положения электродов и форсунки 50
- Снятие фурмы замена форсунки и электродов 50
- Посторонний свет 51
- Проверка тока у фотоэлемента контроля пламени 51
- Сезонная остановка 51
- Чистка и замена фотоэлемента контроля пламени 51
- Утилизация горелки 52
- Деталировочный чертеж горелки kpby9x 53
- Krby5x 55
- Электросхемы 57
