CIB Unigas Tecnopress-novanta-cinquecento KPBY515 MH.MD.S.RU.A.1.100.EC [49/60] Замена пружины клапанной группы

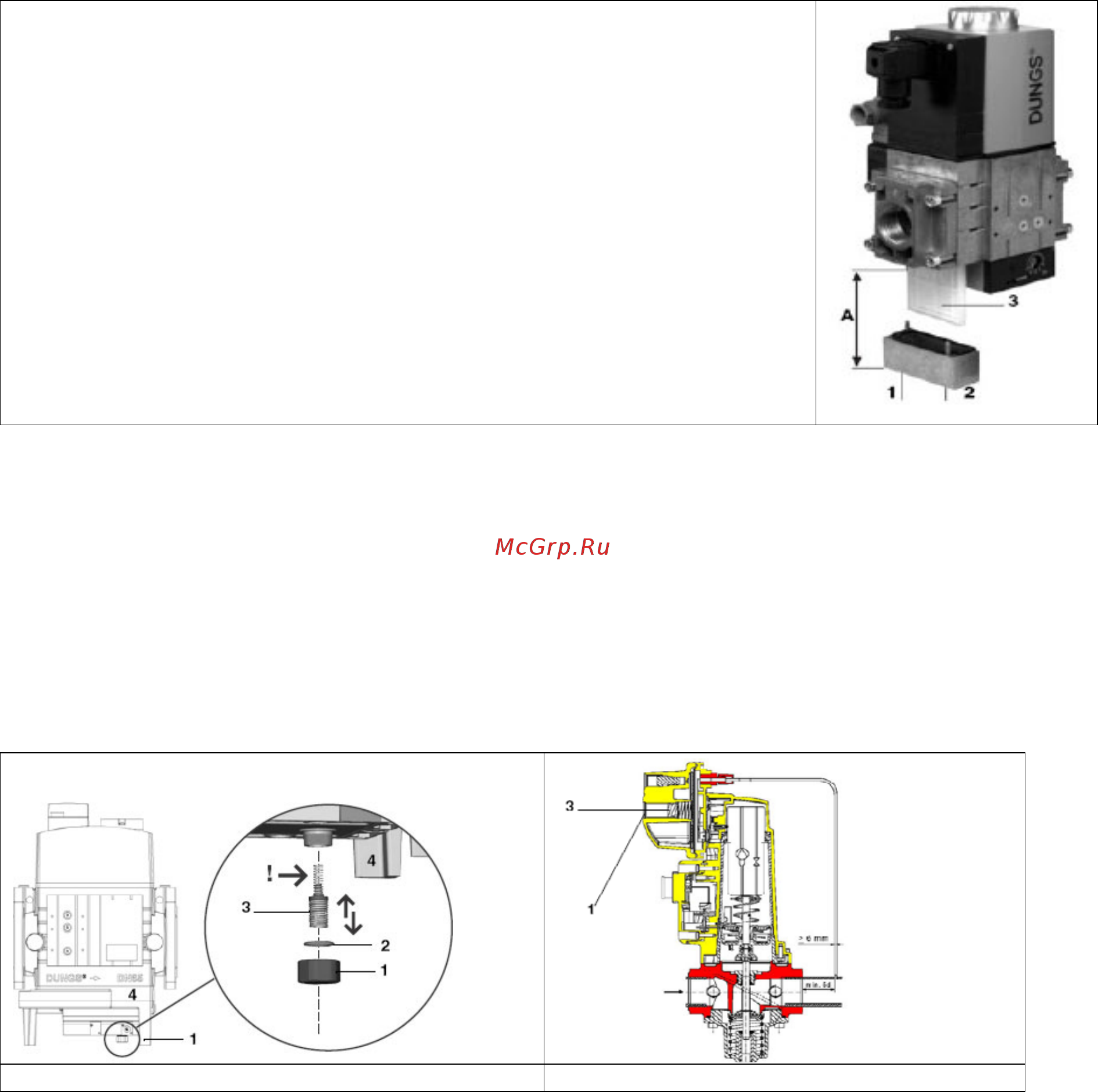

Проверка и замена фильтра MULTIBLOC DUNGS MBC..SE (Гpуппа клапанов с pезьбой)

Проверять фильтр хотя бы один раз в год

Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 меньше 10 мбар.

Заменить фильтр, если разница давления между присоединительными

отверстиями 1 и 2 увеличилась в два раза по сравнению со значением,

полученным при последнем замере

1. Отсечь поступление газа, закрыв шаровой кран

2. Открутить винты 1-2

3. Заменить патрон фильтра 3

4. Закрутить и несильно затянуть винты 1-2

5. Проверить на работу и на герметичность

6. Обратить внимание на то, чтобы внутрь клапана не попадала грязь

Свободное место, необходимое для замены фильтра, А: от 150 до 230 мм.

Замена пружины клапанной группы

Для того, чтобы заменить пружину, входящую в комплект клапанной группы, действовать следующим образом:

1. Осторожно открутить защитный колпачок 1 и кольцо 2.

2. Снять пружину "настройки номинального значения" 3 с корпуса 4

3. Заменить пружину 3.

4. Осторожно вставить пружину. Произвести монтаж правильно! Вставить в корпус сначала часть пружины меньшего

диаметра.

5. Вставить кольцо 2 в крышечку и закрутить

ее.

6. Приклеить маркировку с указанием пружины на идентификационной табличке.

DUNGS MBC..SE Исполнительный механизм "SKP"

Снятие головы сгорания

1. Снять крышку C, открутив крепежные винты.

2. Отсоединить кабели от электродов;

3. Открутить 3 винта V, которыми крепится к основанию газовый коллектор G, и извлечь полностью узел, как

указано на рисунке.

Примечание: чтобы снова смонтировать голову сгорания, выполните в обратном порядке вышеописанные

операции, обращая особое внимание на правильную установку кольца OR между газовым коллектором и

горелкой.
