CIB Unigas Tecnopress-novanta-cinquecento KPBY515 MH.MD.S.RU.A.1.100.EC [50/60] Регулировка положения электродов и форсунки

Снятие фурмы, замена форсунки и электродов

ВНИМАНИЕ: чтобы не подвергать риску работу горелки, избегать контакта запального электрода с

металлическими частями горелки (голова сгорания, сопло и т.д.). Проверять положение электродa

каждый раз после выполнения каких-либо работ на голове сгорания.

Для того, чтобы снять фурму, действовать следующим образом:

1. Снять голову сгорания, как это указано в предыдущем параграфе:

2. Вынуть фурму и группу электродов: проферить фурму, если необходимо , заменить ее;

3. После того, как фурма будет вынута для замены форсунки, открутить форсунку и заменить ее

4. Для замены электродов, открутить крепежные винты двух

электродов и вынуть их: вставить новые

электроды, уделяя внимание указанным в мм отметкам в следующем параграфе; произвести монтаж,

выполняя действия в обратном порядке.

Регулировка положения электродов и форсунки

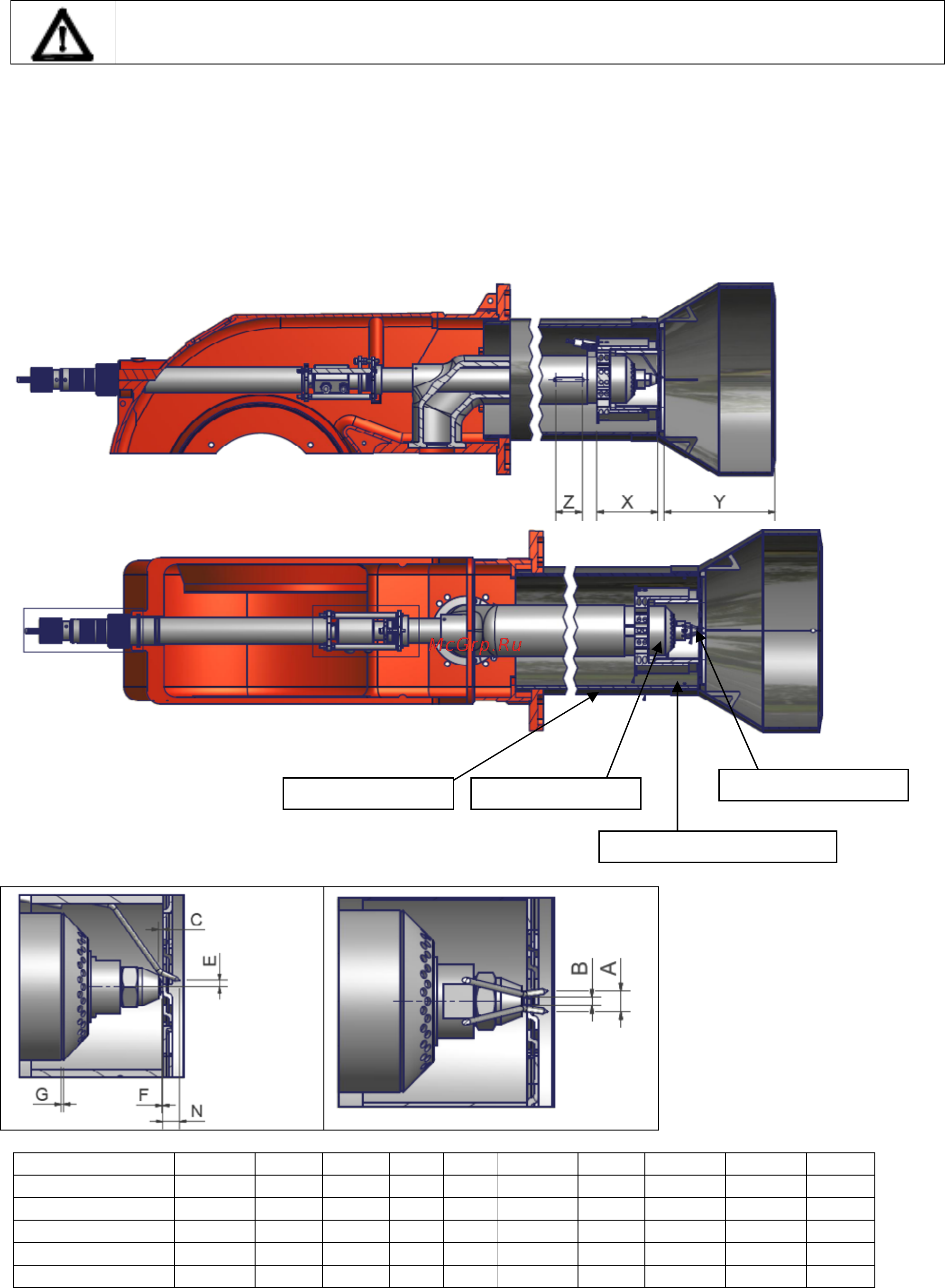

Отрегулировать положение электродов и форсунки, соблюдая отметки, указанные на рисунке.

A B C E F G N X Y Z

KPBY91-92

10-15

3-5 3-4 13 0 0-2.5 10 115.5 209.5 50

KPBY93

10-15

3-5 3-4 13 0 0-2.5 10 - - 50

KxBY512

10-15

3-5 3-4 13 0 0-2.5 10 126.5 194 50

KxBY515

10-15

3-5 3-4 13 0 0-2.5 10 126.5 211 50

KxBY520-525

10-15

3-5 3-4 13 0 0-2.5 10 126.5 272 50

Размеры указаны в мм.

ФОРСУНКА

ГАЗОВЫЙ ДИСК СОПЛО
