РЕГУЛИРОВКА РАСХОДА ТОПЛИВА

Расход мазутного топлива регулируется за счет выбора форсунки (пневматичского типа) размером,

соответствующим мощности котла/утилизатора и, благодаря настройке давления на подаче и обратном ходе,

согласно значений, указанных в прилагаемых графиках.

KPBY91-92-92: Fluidics 15AG

KRBY510-515-520-525: Fluidics 24Y

Регулировка расхода топлива

После настройки горелки для работы на газе отключить горелку и выбрать работу на жидконом топливе (OIL) с

помощью селекторного переключателя СМ (имеющегося на контрольной панели горелки - стр. 47).

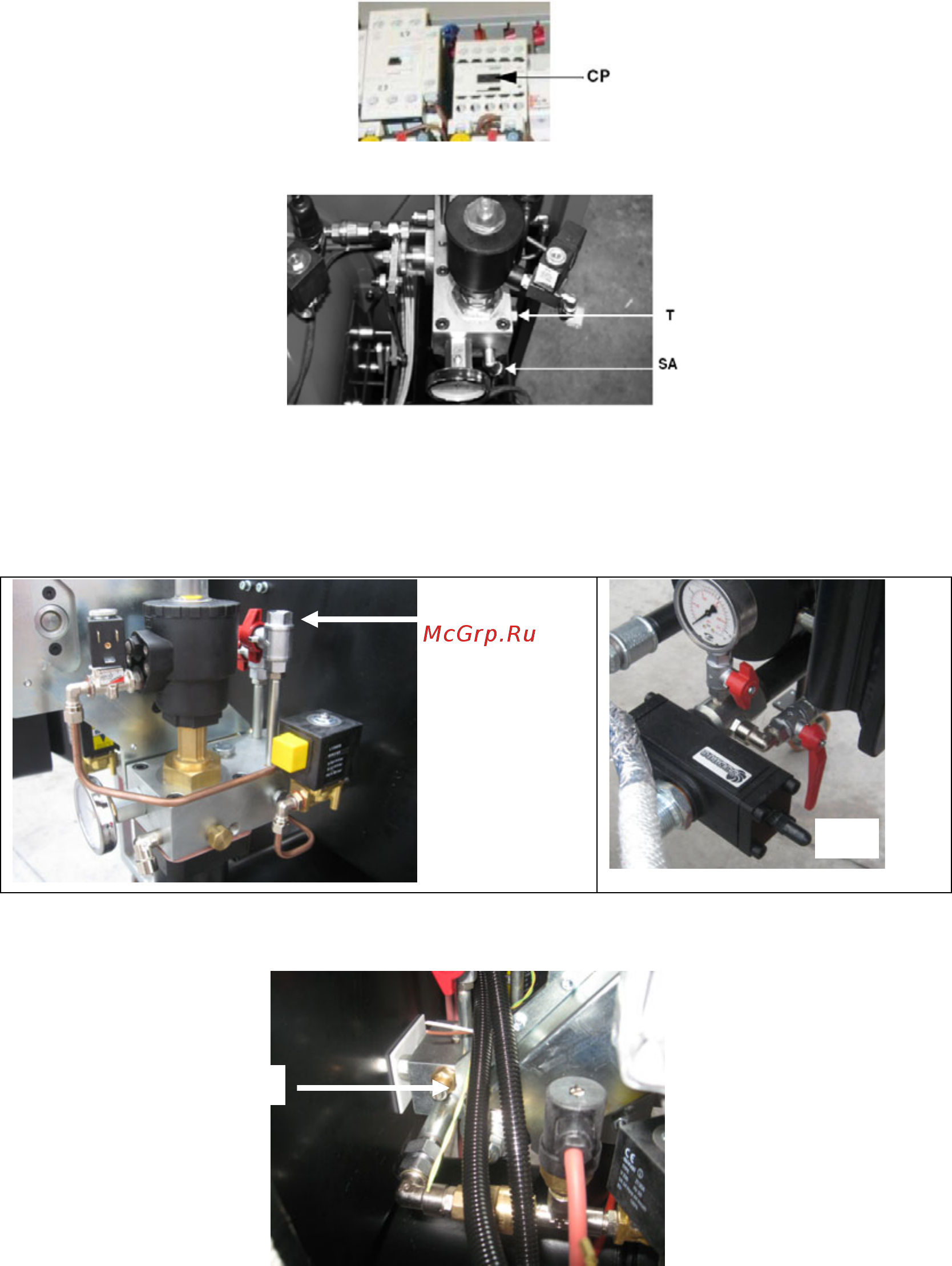

1. при открытом электрощите, ввести в действие насос, воздействуя напрямую отверткой на соответствующий

контактор СР (см. рисунок): проверить направление вращения двигателя насоса и держать отвертку

нажатом состоянии в течение нескольких секунд, пока не заполнится контур жидконо топлива;

2. выпустить воздух со штуцера манометра насоса, расслабив слегка заглушку, но не снимая ее; затем

отпустить контактор.

Fig. 12

3. Запрограммировать кривые соотношения воздух/топливо, как описано в прилагаемых инструкциях LMV2x/3x.

4. Давление питания форсунки заранее отрегулировано на заводе-изготовителе горелки и не подлежит

изменению. Только в случае необходимости отрегулировать давление питания (см. Соответствующий

параграф) следующим образом: вставить манометр в том положении, которое указано на рисунке ниже,

воздействовать на регулировочный

винт VR регулятора насоса (см. рисунок).

5. Отрегулировать давление воздуха распыления согласно данных, приведенных в прилагаемых графиках на

форсунки. Для этой цели использовать специальную ручку RB (смю рисунок)

Штуцер для

манометра
