40

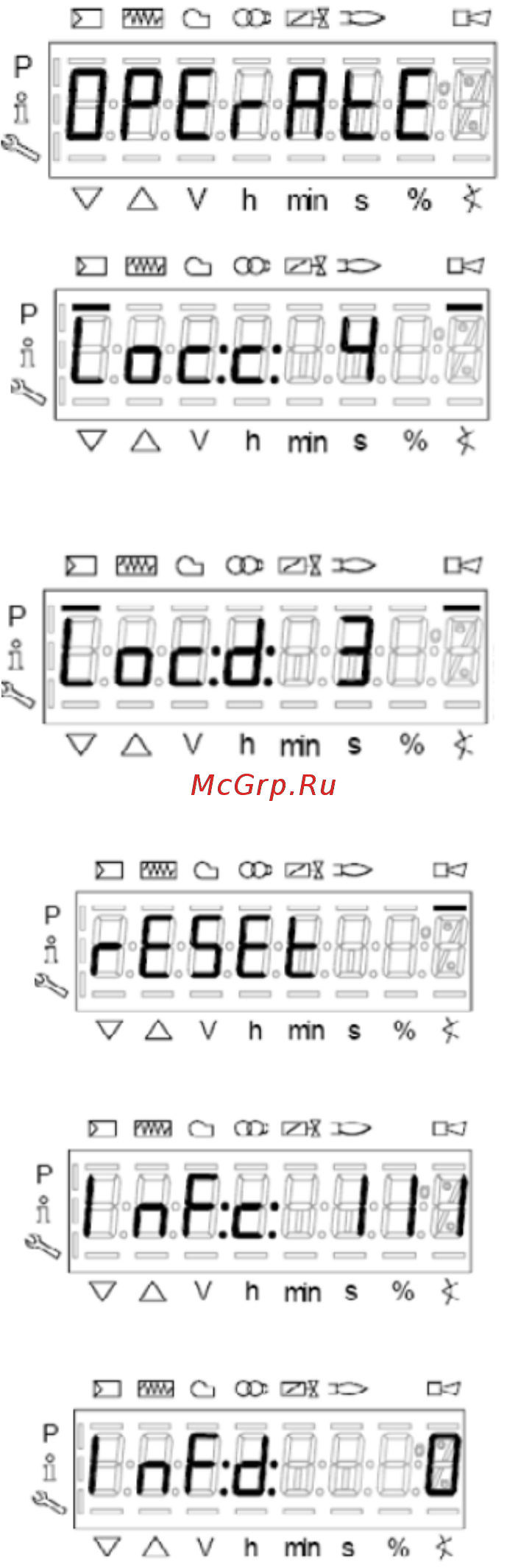

Если в ходе работы появляется надпись типа:
то это означает, что горелка заблокирована (Lockout) с кодом ошибки (Error code): на примере “Код ошибки”:
4.Также будет чередоваться с сообщением
Код диагностики” (Diagnostic code): на примере “Код диагностики: 3”.Зарегистрировать номера и проверить в
таблице ошибок тип аварийного случая.
Для того, чтобы выполнить сброс блокировки, нажать кнопку InFo на одну секунду:
Интерфейс AZL может визуализировать также и код какого - либо случая, который не вызвал блокировку.
Дисплей визуализирует текущий код с , чередуя его с кодом диагностики d:
Нажать InFo для возврата к визуализации фаз:
Например: Код ошибки 111/код диагностики 0.
Для того, чтобы выполнить сброс блокировки, нажать кнопку InFo на одну секунду. Зарегистрировать номера и
проверить в таблице ошибок тип аварийного случая.
