47
Теперь горелка находится в действии и сервопривод выводится в положение режима большого; через
несколько секунд начинается работа на двух ступенях, и в зависимости от потребностей системы
отопления, горелка автоматически переходит в режим большого/малого пламени. Работа в режиме
большого/малого пламени сигнализируется включением/отключением индикатора N на графической
панели.

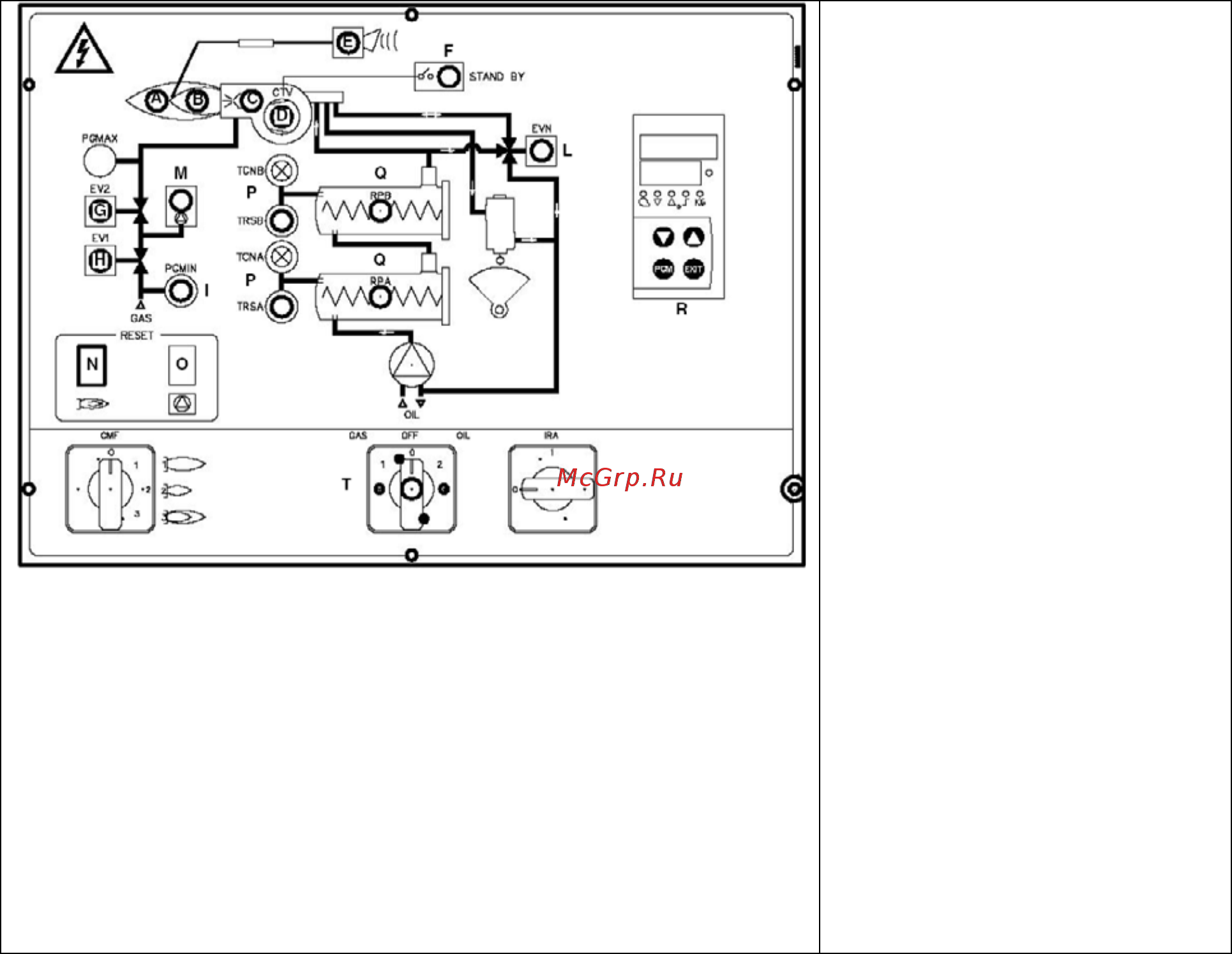

Описание
А режим большого пламени
В режим малого пламени
С запальный трансформатор
D срабатывание термореле
двигателя вентилятора
E аварийная блокировка
горелки
F режим выжидания горелки
G Работа газового клапана
EV2
H Работа газового клапана
EV1
I разр. сигнал реле
давления газа
IRA включатель резисторов
подогревателя
L работа электроклапана
мазута
M аварийная блокировка
блока контроля герметичности
(при
наличии)
N кнопка разблокировки
электронного блока контроля
пламени
O кнопка разблокировки
блока контроля герметичности
Р предохранительный
термостат резисторов
Q бачок - подогреватель
R модулятор T главный
выключатель /переключатель
топлива (CM)
CMF Переключатель
большого/малого пламени
Для более подробной информации по работе модулирующего регулятора и системы LMV2x/3x, прочитать
прилагаемы на них инструкции.
