Další příprava

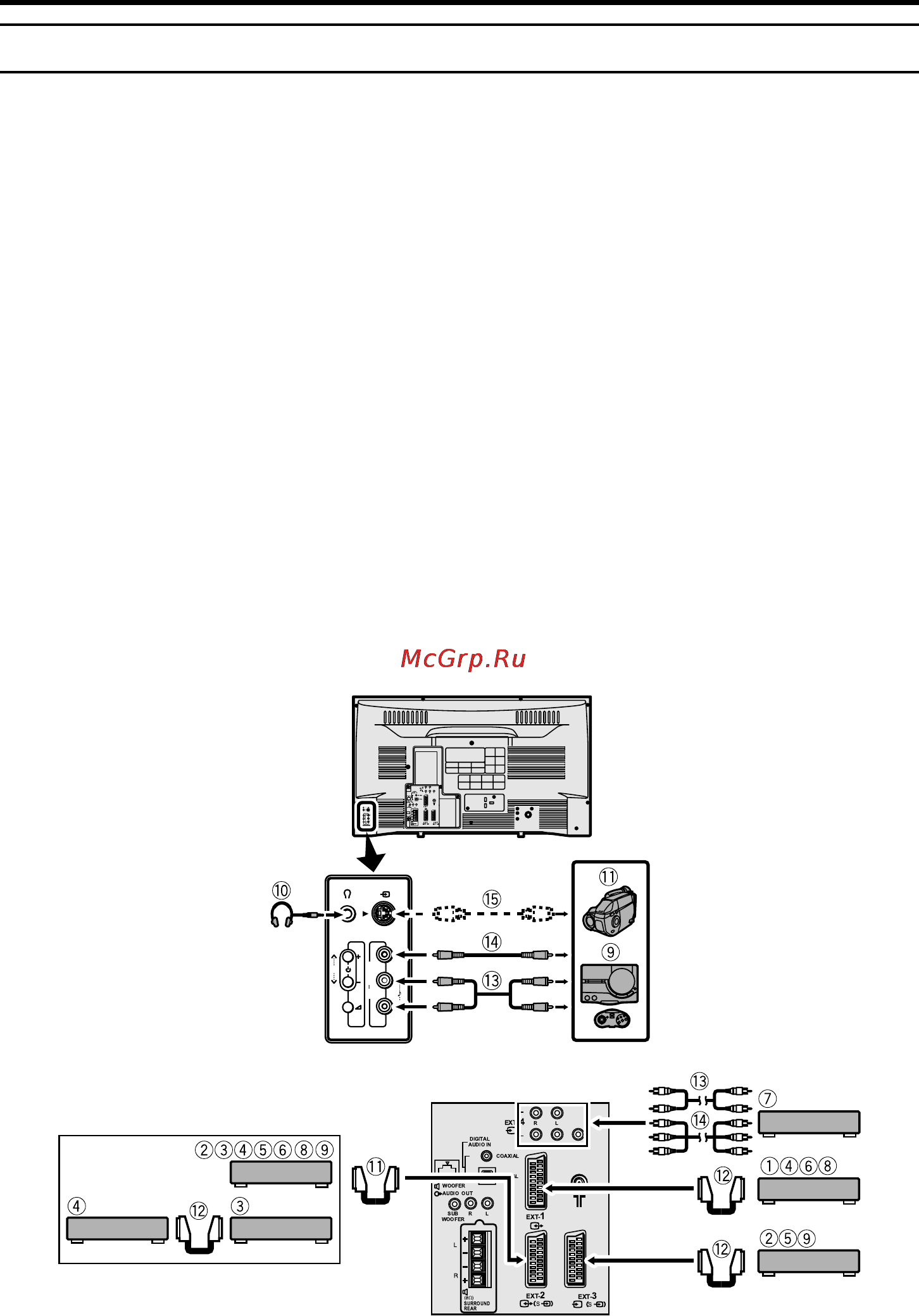

Připojení externích zařízení
Připřipojování zařízení k televizoru
postupujte podle následujícího schématu
připojení.
Než začnete připojovat:
•Přečtěte si příručky dodávané
spříslušným zařízením. Metoda připojení
jednotlivých zařízení se může lišit
od připojení na tomto obrázku. Nastavení
zařízení se navíc může změnit podle
způsobu připojení, aby byla zajištěna
správná funkčnost.
Vypněte všechna zařízení včetně
televizoru.
“Specifikace” na straně 58 obsahují
informace o terminálech EXT. Pokud
připojujete zařízení, které není
v následujícím schématu připojení
uvedeno, vyberte si nejvhodnější terminál
EXT podle tabulky.
Nezapomeňte, že s televizorem nejsou
dodávány připojovací kabely.
1 Videorekordér (složený signál)
2 Videorekordér (složený signál/signál
S-VIDEO)
3
Videorekordér kompatibilní s funkcemi
T-V LINK (složený signál/signál S-VIDEO)
4 Dekodér
5 Přehrávač DVD (složený signál/signál
S-VIDEO)
6 Přehrávač DVD (složený signál/signál
RGB)
7 Přehrávač DVD (složené signály videa;
Pr/Pb/Y)
8 Televizní hra (složený signál/signál
RGB)
9 Televizní hra (složený signál/signál
S-VIDEO)
0 Sluchátka
- Videokamera (složený signál/signál
S-VIDEO)
= Kabel SCART
~ Audio kabel
! Video kabel
@ Kabel S-VIDEO
R
L
S
P
E
X
T
4
R
L
S
P
E
X
T
5
Zadní strana televizoru
Zadní strana televizoru
