Подключение дополнительных устройств
Подсоединение внешних устройств

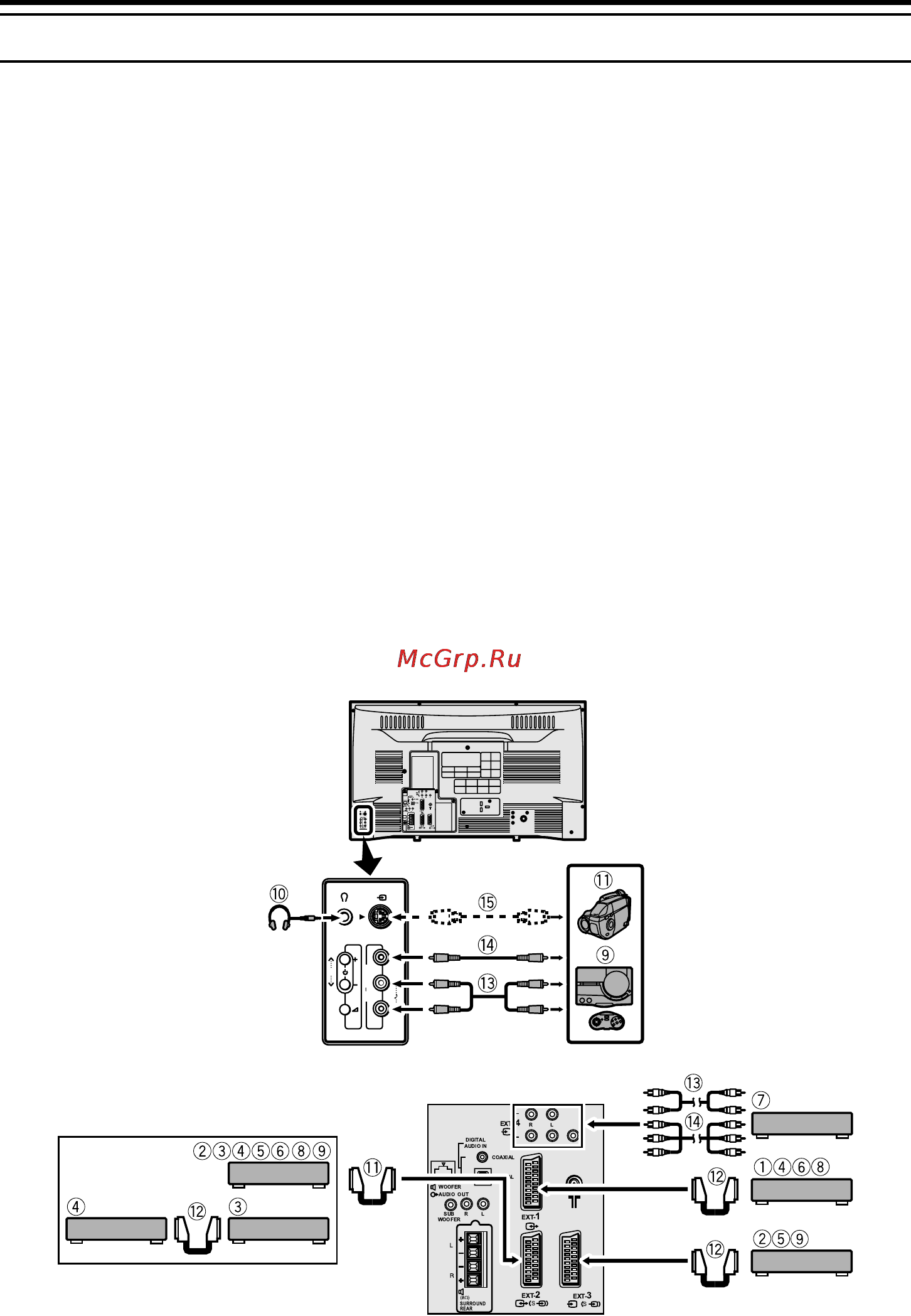

Подсоедините устройства к телевизору в
соответствии с приведенными схемами
соединений.
Перед выполнением соединений:
Ознакомьтесь с инструкциями по
эксплуатации внешних устройств.
Порядок подсоединения каждого
конкретного устройства может
отличаться от приведенного на схеме.
Помимо этого, для обеспечения
нормальной работы устройства может
потребоваться изменить параметры
установки данного устройства в
зависимости от метода соединения.
Выключите все устройства, в т.ч.
телевизор.
В разделеТехнические
характеристикина странице 58
приведены подробные сведения о
соединительных разъемах EXT. При
подсоединении устройства, не
указанного на схеме соединений,
выберите соответствующий разъем
EXT в приведенной таблице.
Обращаем Ваше внимание на то, что
соединительные кабели не включаются
в комплект телевизора.
1 ВКМ (полный видеосигнал)
2 ВКМ (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
3 ВКМ, совместимый с T-V LINK (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
4 Decoder (Декодер)
5 Проигрыватель DVD (полный
видеосигнал/сигнал Ѕ-ВИДЕО)
6 Проигрыватель DVD (полный
видеосигнал/сигнал RGB)
7 Проигрыватель DVD (компонентные
видеосигналы; Pr/Pb/Y)
8 ТВ игры (полный видеосигнал/сигнал
RGB)
9 ТВ игры (полный видеосигнал/сигнал
Ѕ-ВИДЕО)
0 Головные телефоны
- Видеокамера (полный видеосигнал/
сигнал Ѕ-ВИДЕО)
= Кабель SCART
~ Кабель аудиосигнала
! Кабель видеосигнала
@ Кабель сигнала Ѕ-ВИДЕО
R
L
S
P
E
X
T
4
R
L
S
P
E
X
T
5
Задняя панель телевизора
Задняя панель телевизора
