További előkészületek
Külső készülékek csatlakoztatása

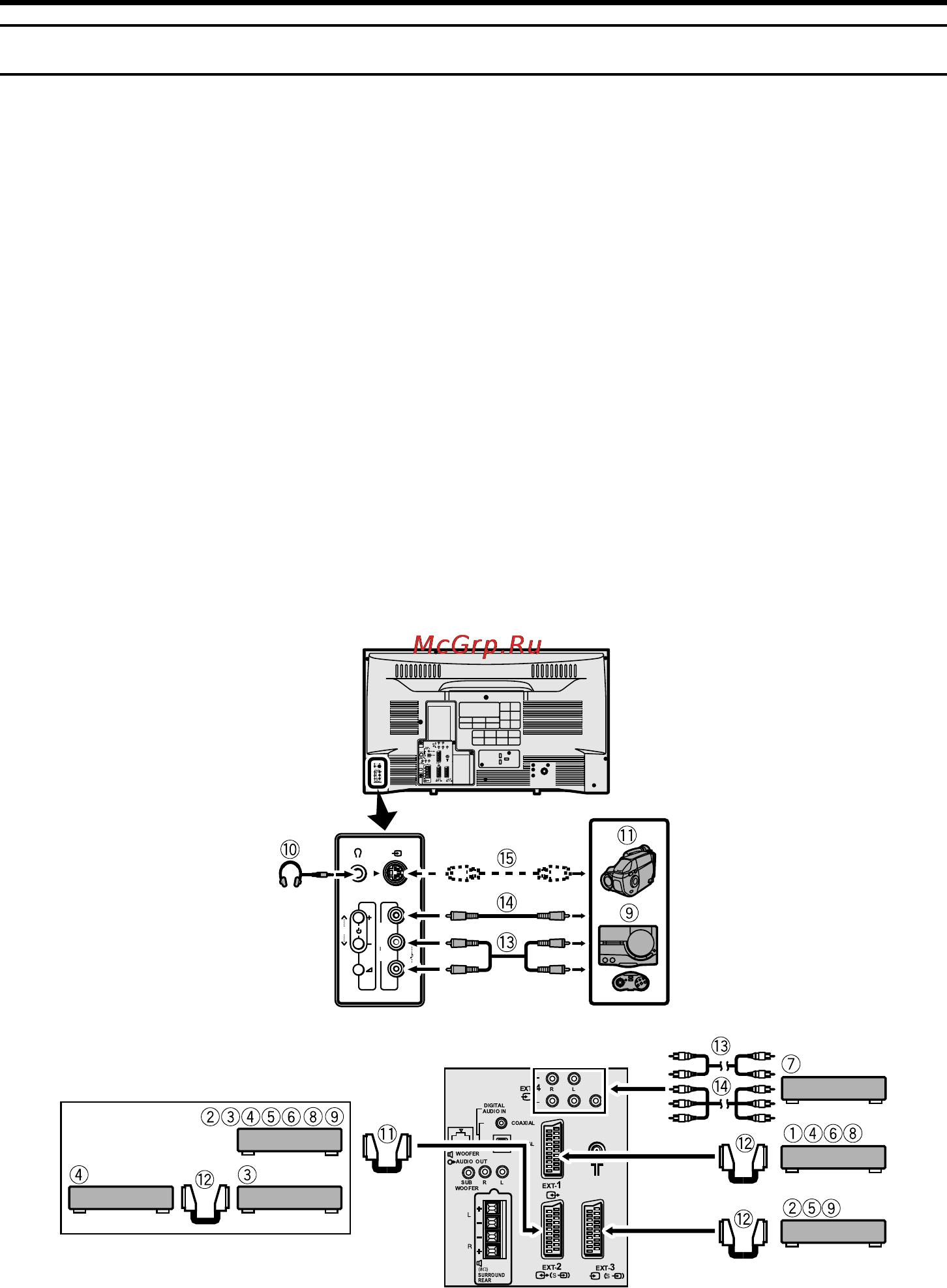

Csatlakoztassa a készülékeket a TV-hez az
alábbi kapcsolási rajz szerint.
Mielőtt bármit csatlakoztatna:
Olvassa el a készülékek kezelési
utasítását. A készülékektől függően a
csatlakoztatási mód eltérő lehet az ábrától.
Továbbá a készülékek beállításai
változhatnak a csatlakozási módtól
függően a megfelelő működés biztosítása
érdekében.
Kapcsoljon ki minden készüléket, a TV-t is.
Az 58. oldalon található „Műszaki
adatok” c. tartalmazza a részletes adatokat
az EXT aljzatokról. Ha az alábbi
kapcsolási rajzon fel nem sorolt
készüléket csatlakoztat, a táblázatból
keresse ki a legjobb EXT aljzatot.
Ne feledje, hogy csatlakozó kábelek
nincsenek mellékelve.
1 Videó (összetett jel)
2 Videó (összetett jel/S-VIDEO jel)
3 T-V LINK kompatibilis videó (összetett
jel/S-VIDEO jel)
4 Dekóder
5 DVD lejátszó (összetett jel/S-VIDEO jel)
6 DVD lejátszó (összetett jel/RGB jel)
7 DVD lejátszó (komponens video jelek;
Pr/Pb/Y)
8 TV játék (összetett jel/RGB jel)
9 TV játék (összetett jel/S-VIDEO jel)
0 Fejhallgató
- Camcorder (összetett jel/S-VIDEO jel)
= SCART kábel
~ Audio kábel
! Videó kábel
@ S-VIDEO kábel
R
L
S
P
E
X
T
4
R
L
S
P
E
X
T
5
A TV háta
A TV háta
