709/709H/710
Users Manual
6
Прибор
Следующие разделы посвящены функциям и характеристикам
прибора.
Кнопки
На Рисунoк 2 и в Таблице 4 показано местоположение и краткое
описание кнопок на устройстве.

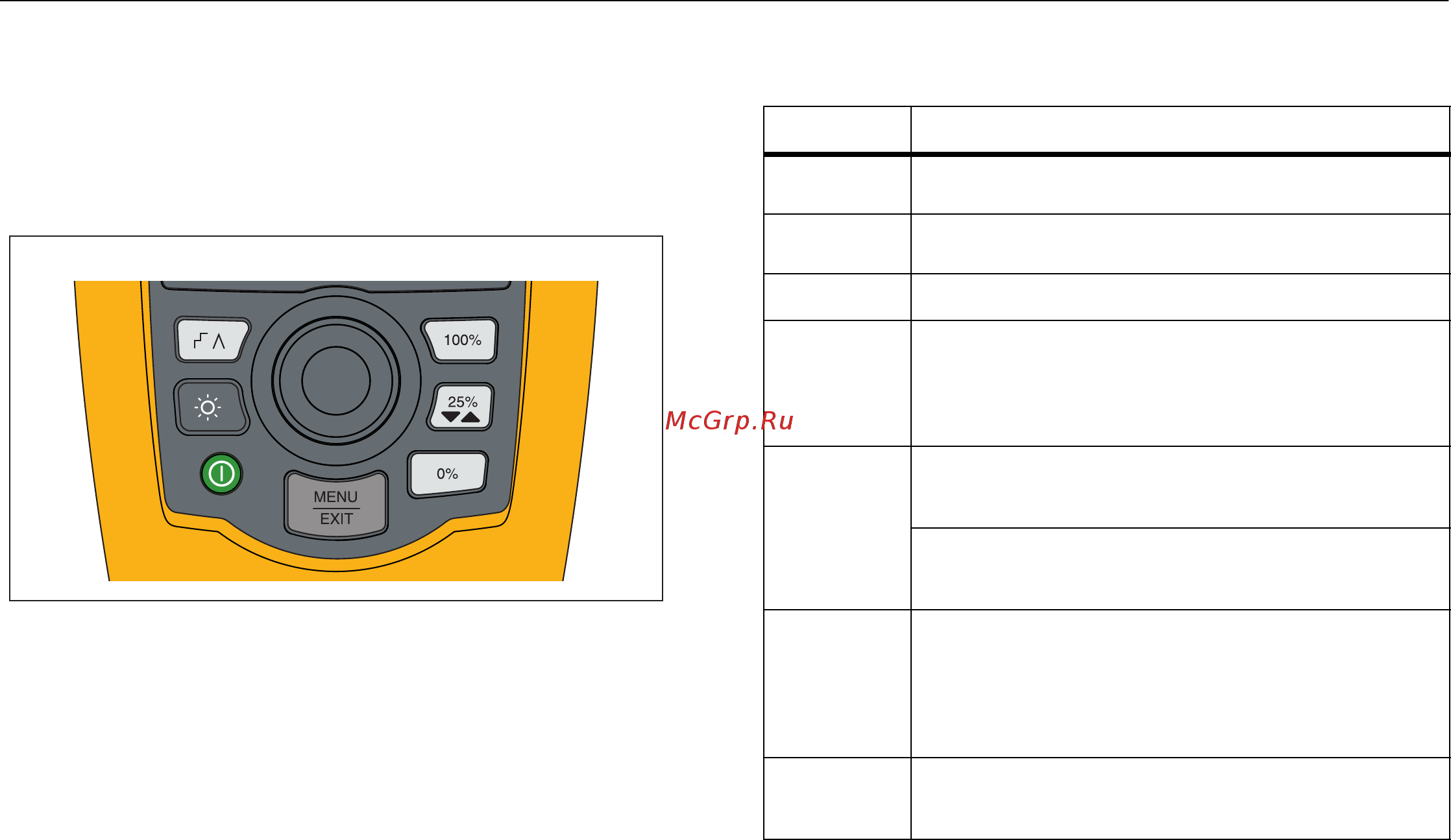

Рисунoк 2. Расположение кнопок
Таблица 4. Описание кнопок
Кнопка Функция
Нажмите, чтобы включить пошаговые,
пилообразные или начальные проверки клапана.
Нажать, чтобы включить или выключить
подсветку.
Нажать, чтобы включить или выключить Прибор.
Нажать, чтобы установить значение выходного
тока в 20 мА при работе в режиме источника или
режиме моделирования. При работе в режиме
измерения с помощью данной кнопки
невозможно установить уровень выходного тока.
Нажать, чтобы отрегулировать (увеличить/
уменьшить) уровень выходного тока с шагом 25%
(4, 8, 12, 16, 20 мА).
Если проверка клапана включена, нажмите для
перехода к следующему шагу: 3,8; 4; 4,2; 8; 12;
16; 19,8; 20 и 20,2 мА.
Нажмите, чтобы установить значение выходного
тока в 4 мА при работе в режиме источника или в
режиме моделирования.
При работе в режиме измерения с помощью
данной кнопки невозможно установить уровень
выходного тока.
Нажать для входа в главное меню. Нажать
повторно, чтобы выйти из главного меню. См.
Главное меню.
