Precision Loop Calibrator
Запись значений LRV (нижняя граница диапазона) и URV (верхняя граница диапазона)
25
Запись значений LRV (нижняя граница
диапазона) и URV (верхняя граница
диапазона)
Примечание
Для экранов в данном разделе имена тегов могут быть
сокращены, чтобы помещаться на одной строке. В
правом верхнем углу будет мигать значок
,
показывая активное подключение.
Если команды записи HART находятся в неактивном состоянии,
данные функции будут недоступны. Вместо экрана, который
показан на Рисунoк 32, отобразится сообщение об ошибке.

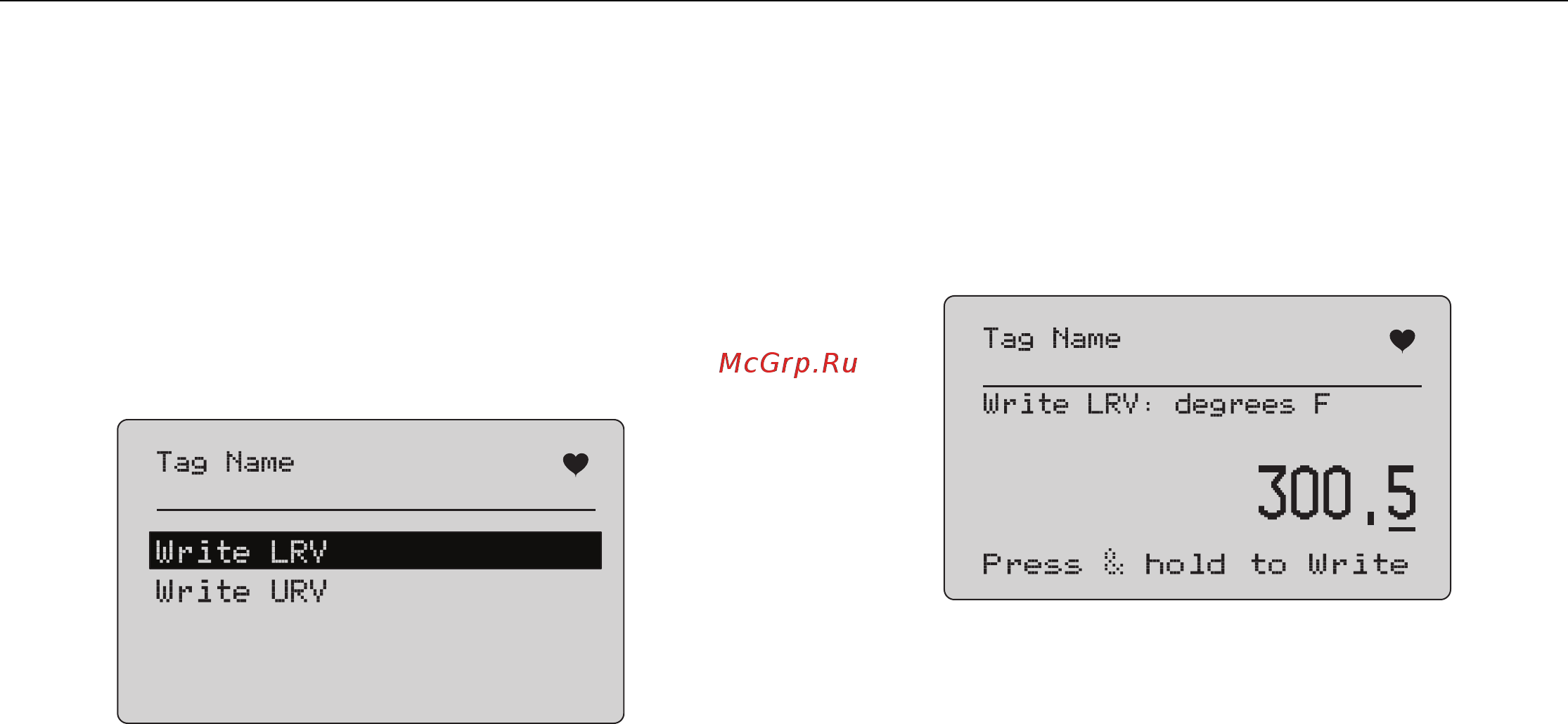

Рисунoк 32. Экран Write LRV and URV (Запись значений
границ диапазона)
Чтобы выбрать функцию, используйте ручку управления.
Нажмите ручку управления, чтобы выбрать выделенную
операцию и перейдите к соответствующему экрану. См.
Запись
LRV
и
Запись URV
. Нажмите кнопку для перехода к меню
Function Select (Выбор функций).
Запись LRV
Устройство предупредит, когда необходимо будет поменять
управление контура на РУЧНОЕ перед продолжением. Чтобы
продолжить, нажмите ручку управления. Нажмите
, чтобы
перейти к меню Write LRV (Запись LRV) и Write URV (Запись
URV).
Отобразятся текущее значение LRV и единицы измерения. См.
Рисунок 33.
Рисунoк 33. Экран Write LRV (Запись LRV)
1. Нажмите ручку управления, чтобы переместить
горизонтальный курсор.
2. Поверните ручку управления, чтобы увеличить или
уменьшить значение до шагов, отображаемых выбранным
горизонтальным курсором.
3. Нажмите и удерживайте ручку, чтобы отправить новое
значение на устройство HART. Отобразится ошибка, если
устройство HART отклонит значение.
4. Нажмите кнопку
для перехода к меню Function Select
(Выбор функций). Сначала отобразится напоминание об
изменении управления контуром на AUTOMATIC
(Автоматическое).
