Precision Loop Calibrator
Меню Calibrator Setup (Настройка калибратора)
15
Резистор HART 250
Ω
Функция HART 250Ω Resistor Enable (Включение резистора
HART 250) служит для включения и выключения резистора HART.
См.
Резистор HART
. См. Рисунок 14.

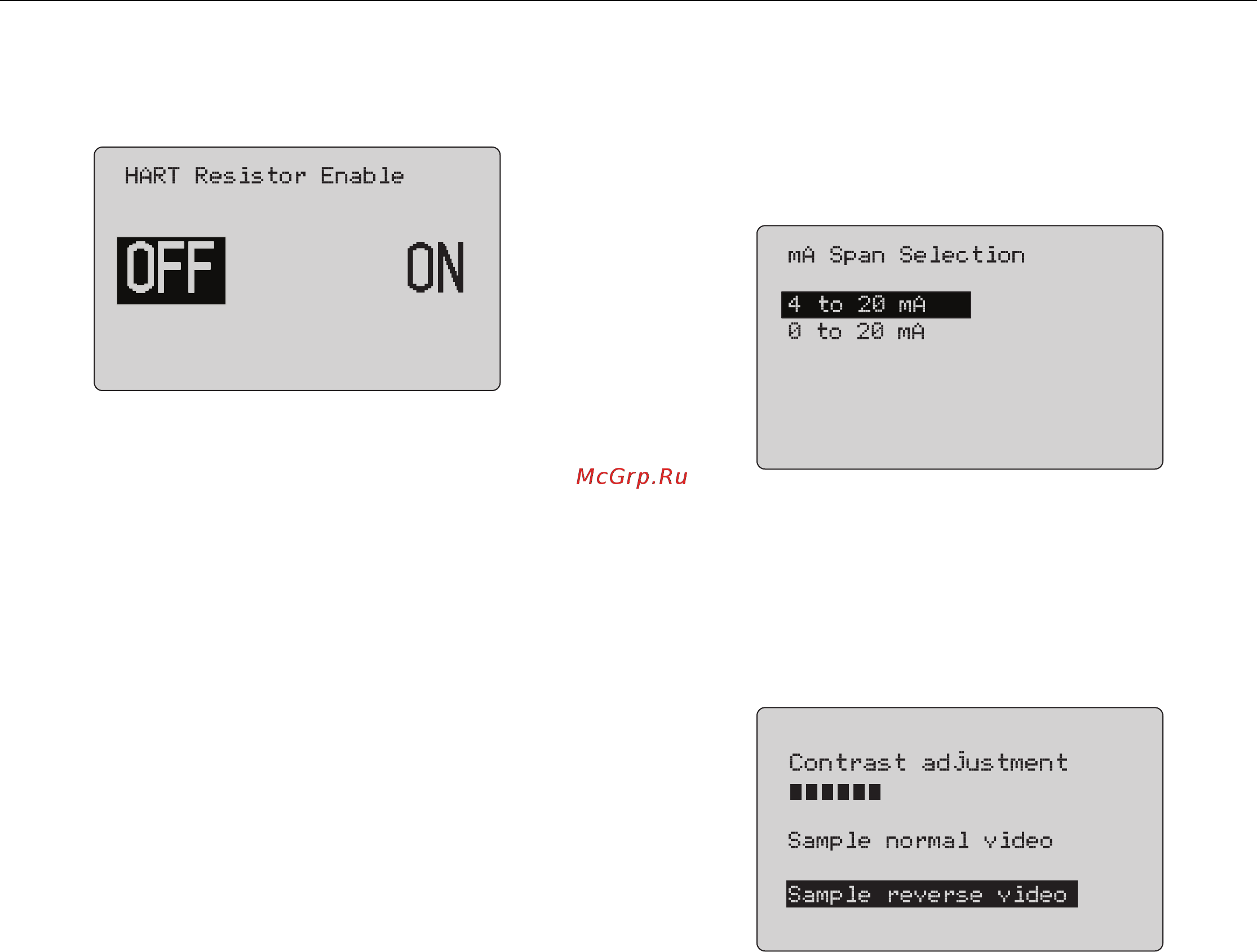

Рисунoк 14. Экран HART Resistor Enable (Включение
резистора HART)
В сериях с источником питания Прибор может быть оснащен
резистором 250 Ω для использования коммуникатора HART.
Резистор HART можно включить с помощью меню.
Чтобы перейти ко второму экрану Calibrator Setup (Настройка
калибратора), выделите пункт Other Parameters (Другие
параметры) и нажмите ручку управления.
Параметры проверки клапана
Используйте меню Valve Test Parameters (Параметры проверки
клапана), чтобы задать параметры 710 для соответствия
параметрам клапана (например, PV, SV, TV и QV).
Кроме того, это меню устанавливает допуски по умолчанию для
всех шаблонов проверок.
mA Span (Диапазон тока)
mA Span (Диапазон тока) — первый пункт в меню Calibrator Setup
(Настройка калибратора).
Функция диапазона тока служит для установки максимального
времени для автоматического пошагового изменения уровня
выходного тока. Значение может находиться в диапазоне от 5 до
300 секунд. См.
Процедуру пошагового и пилообразного
изменения
. См. Рисунок 15.
Рисунoк 15. Экран mA Span Selection (Выбор диапазона мА)
Контрастность
Функция Contrast (Контрастность) служит для настройки
контрастности дисплея. Поверните ручку управления, чтобы
настроить контрастность. Диапазон представлен на гистограмме.
Более высокому уровню контрастности соответствует более
высокий столбец. Стандартный режим контрастности и режим
обратного контраста позволяют оценить оба текстовых режима.
См. Рисунок 16.
Рисунoк 16. Экран Contrast Adjustment (Настройка
контрастности)
