709/709H/710
Users Manual
16
Auto Shutdown Time (Время автоматического
завершения работы)
Функция Auto Shutdown Time (Время автоматического
завершения работы) служит для установки времени отключения
устройства, прежде чем оно автоматически завершит работу, в
случае если клавиатура не используется. Для данной функции
можно установить значение Disabled (Выключено) или от 1 до
30 минут. См. Рисунок 17.

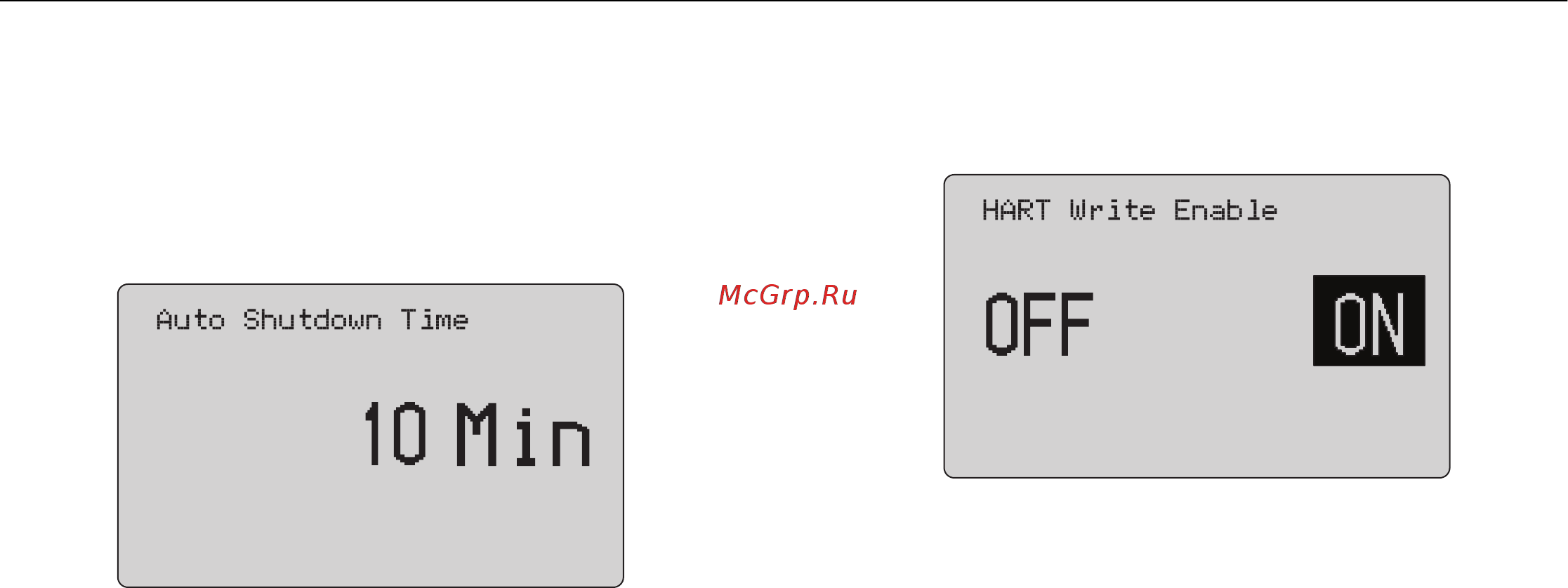

Рисунoк 17. Экран Auto Shutdown (Автоматическое
выключение)
HART Write Enable (Включение записи HART)
Функция HART Write Enable (Включение записи HART)
является последней функцией в меню настройки калибратора. См.
Рисунок 18.
Рисунoк 18. Экран Hart Write Enable (Включение записи
HART)
Эта функция доступна только для моделей 709H и 710. Она
служит для защиты функций Write LRV (Запись нижней границы
диапазона), Write URV (Запись верхней границы диапазона),
диагностики устройства, настройки значений 4 мА, 20 мА,
установки постоянного значения выходного тока и выбора
нулевого значения PV. По умолчанию установлен параметр ON
(ВКЛ.), однако его можно изменить на OFF (ВЫКЛ.), чтобы
защитить устройство от несанкционированного использования.
