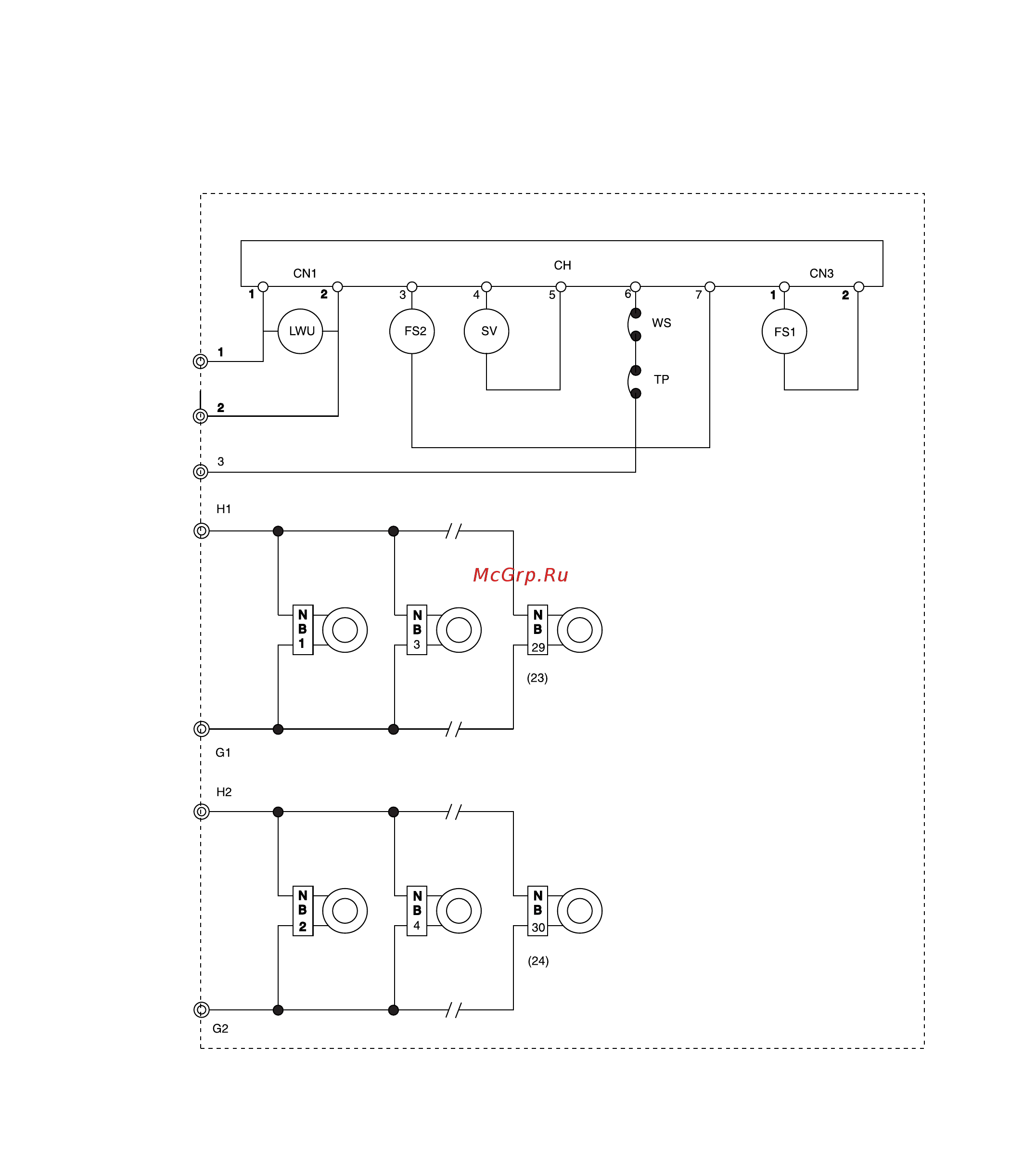

9. ЭЛЕКТРИЧЕСКАЯ СХЕМА УВЛАЖНИТЕЛЕЙ СЕРИЙ HSUDU 14-18
CH Плата реле
LWU Варистор
SV
Электромагнитный клапан
FS1
Поплавковое реле для поддержания уровня воды
FS2
Поплавковое аварийное реле при низком уровне воды
TP
Защита от перегрузки
NB1...n
Модуль ультразвуковых преобразователей
WS Датчик воды
