28
10. ПОРЯДОК МОНТАЖА И ЗАПУСК УВЛАЖНИТЕЛЯ
Прежде чем приступить к монтажу увлажнителя, убедитесь, что все соприкасающиеся с водой
детали устойчивы к деминерализованной воде. Для справки обратитесь к таблице.
Табл. Материалы, пригодные для использования в среде деминерализованной воды.
Материал Макс. температура
Нержавеющая сталь >100°C
PVC (полихлорвинил) 60°C
PP (полипропилен) >100°C
PVDF (поливинилиденфторид) >100°C
PA (полиамид) 60°C
PSO (полиэтилен) 60°C
Предельные условия эксплуатации:
Электропроводность воды < 5 мкС/см
Мгновенная максимальная электропроводность воды < 20 мкС/см
Электропитание панели управления 220 В
Электропитание увлажнителя 49,5 В
Давление воды от 0,5 до 6 бар
Температура воды от 8 до 40
О
С
Влажность воздуха <= 90 % отн.вл.
Скорость воздуха от 1,5 до 3,0 м/с
При большой концентрации пыли в воздухе (например, силикона в типографиях) рекомендуется
фильтрация воздуха. Оседающая на воде пыль ухудшает производительность ультразвукового
увлажнителя.
11. ПОРЯДОК СБОРКИ УВЛАЖНИТЕЛЯ
Увлажнитель монтируется в секциях центральных кондиционеров, вентиляционных систем или
воздуховодах. При монтаже необходимо обеспечить быстрый и удобный доступ к увлажнителю,
а также предусмотреть установку сливного поддона, выполненного из нержавеющей стали или
пластмассы.

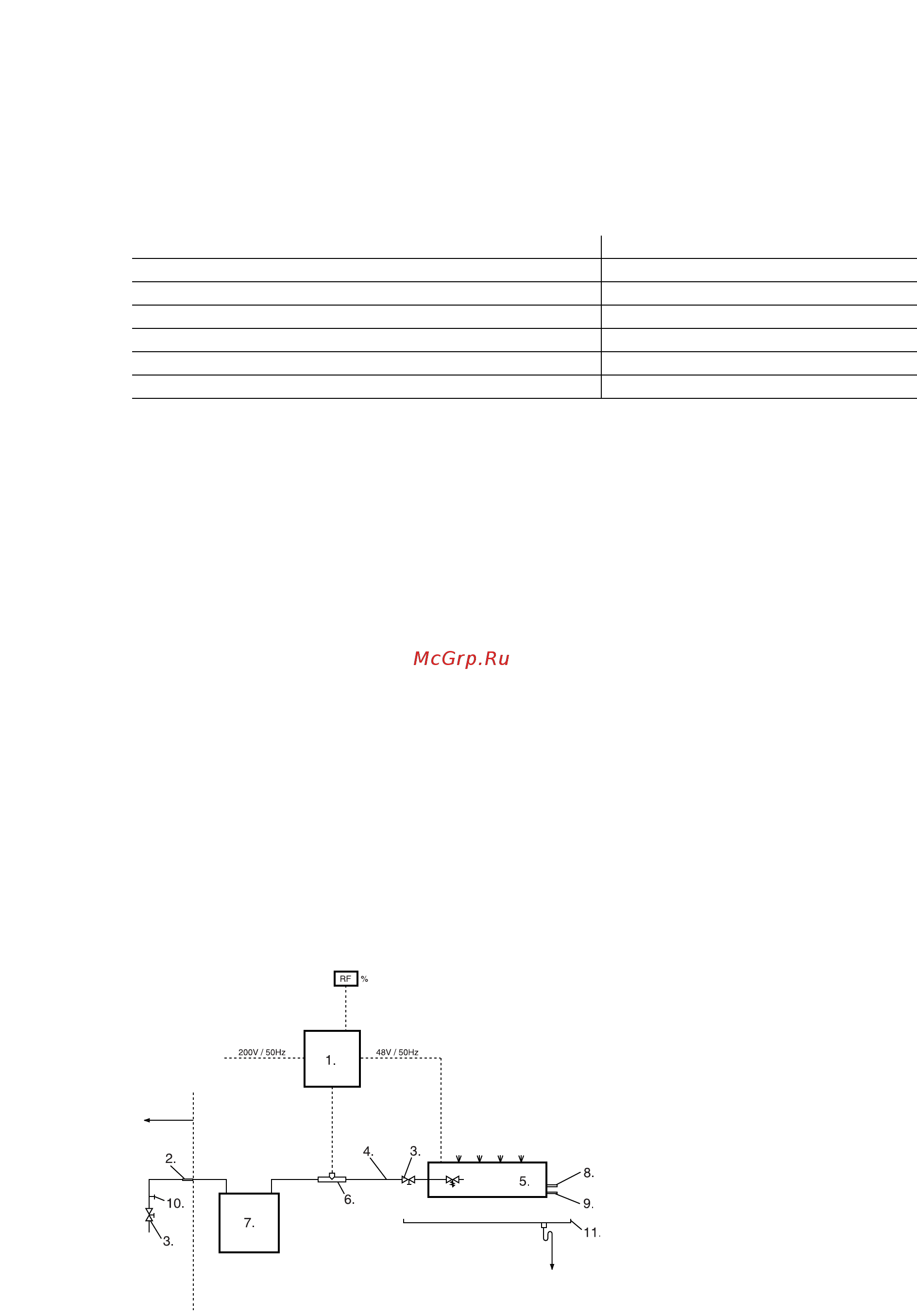

Рис. Пример монтажа увлажнителя.
1. Панель управления
2. Резьбовое соединение
(штуцер 3/4" с прокладкой)
3. Ручной клапан
4. Резиновая трубка (Ø 6 мм)
5. Ультразвуковой увлажнитель
6. Измеритель
электропроводности
7. 1 или 2 опреснителя воды
8. Система защиты от перелива
9. Слив воды
10. Подача воды
11. Сливной поддон
При монтаже следует учесть следующее:
- Увлажнитель должен находиться в строго горизонтальном положении.
- Предусмотренное направление потока воздуха в увлажнителе должно совпадать с
направлением потока воздуха в воздуховоде.
- В зоне распыления воды следует соблюдать определенную чистоту воздуха для
обеспечения номинальной паропроизводительности увлажнителя.
