Carel humiSonic UU02DD0000 [30/35] Монтаж в воздуховоде

12.3

Подключение системы перелива воды

Для подключения воспользуйтесь резиновой трубкой с внутренним диаметром 6 мм.

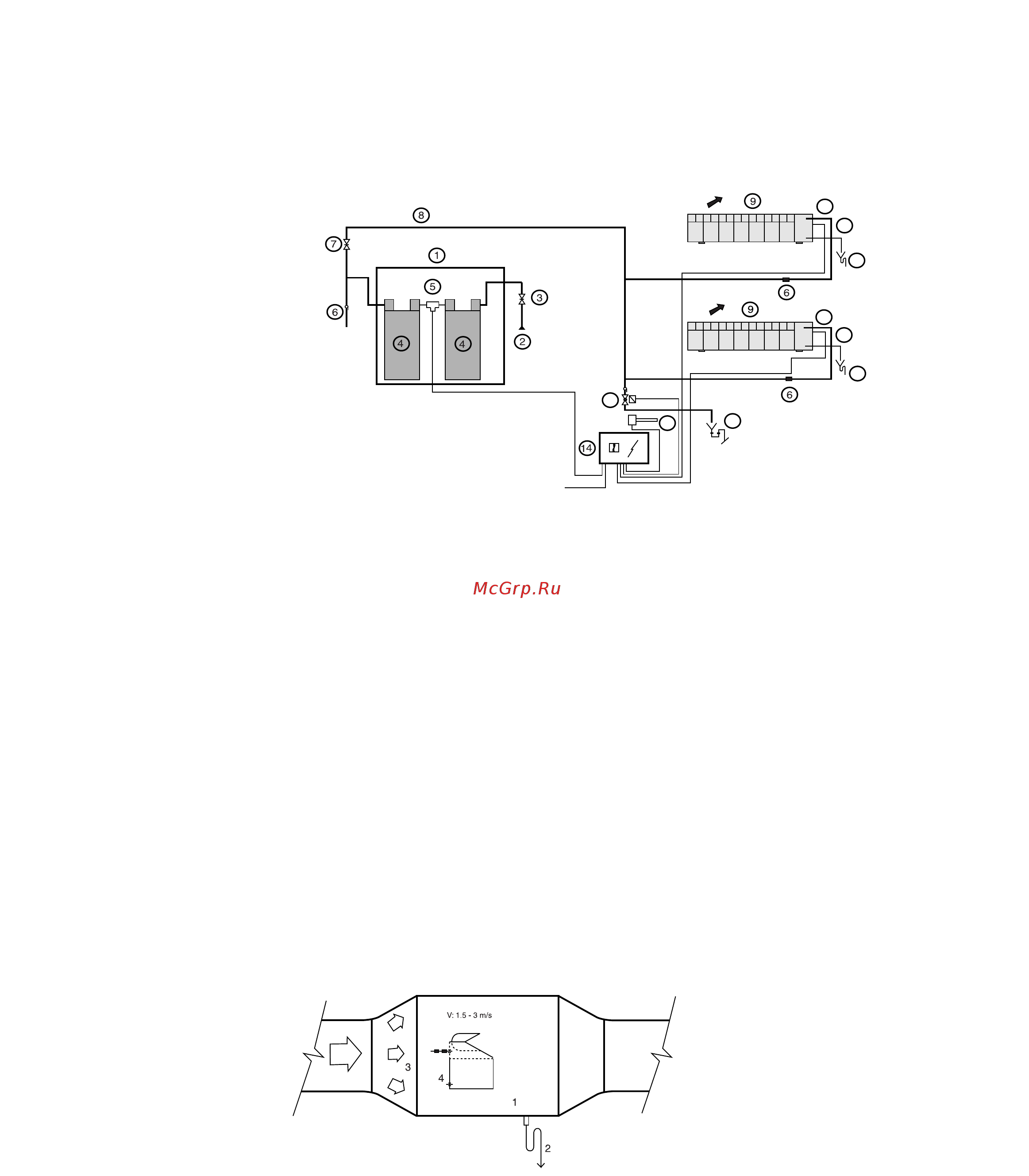

Рис. Пример монтажа.

1. Система опреснения воды (не входит в комплект поставки)

2. Линия питательной воды до водоподготовки (2-6 бар)

3. Отсечной клапан (миним. ½)

4. Опреснитель

5. Датчик электропроводности

6. Шаровой клапан (PVC)

7. Отсечной клапан на линии деминерализованной воды (PVC)

8. Линия деминерализованной воды (PVC)

9. Увлажнитель HSUDU

10. Система защиты от перелива воды

11. Слив

12. Хомут на линии чистой воды (6 мм)

13. Линия автоматическ ой чистки воды (опция)

14. Контроллер

15. Гигростат или датчик влажности

Ультразвуковые увлажнители широко применяются в чистых комнатах и компьютерных залах с

повышенными требованиями к чистоте распыляемой воды. Датчик электропроводности (5),

устанавливаемый между двумя опреснителями (4), отключает систему опреснения воды после

выработки ресурса первым опреснителем. Для исключения риска проникновения пыли и прочих

частиц в конце срока службы первого опреснителя устанавливается дополнительный второй

опреснитель.

Компания CAREL не занимается поставками систем опреснения воды.

13. МОНТАЖ В ВОЗДУХОВОДЕ

1. Воздуховод из нержавеющей стали

2. Слив воды (не забудьте оснастить систему сифоном)

3. Если поток воздуха неламинарен, установите перед секцией увлажнения дополнительную перфорированную

пластину с открытым поперечным сечением не менее 60%.

4. Система защиты от перелива

Чтобы получить короткий путь распыления, облако аэрозоля должно быть равномерно

распределено по всему объему секции, а скорость потока воздуха должна лежать в диапазоне

от 1,5 до 3 м/с.
