12. МОНТАЖ ГИДРАВЛИЧЕСКИХ СОЕДИНЕНИЙ
1. Для увлажнителя используйте только деминерализованную воду (< 5 мкС/см).
Для каждого увлажнителя установите отсечной клапан.
Давление воды - от 0,5 до 5 бар.
2. Все детали гидравлических соединений должны быть выполнены из материалов, стойких к
деминерализованной воде (например, из полиэтилена или нержавеющей стали).
3. Исключите попадание пыли и грязи в линию воды. Выполните чистку линии перед
подключением ее к увлажнителю. В целях безопасности используйте выдерживающие
давление трубки или трубки из нержавеющей стали.
4. Установите систему защиты от перелива. При стандартной работе увлажнителя слив воды
через систему безопасности исключен.
5. Все ультразвуковые увлажнители при поставке комплектуются переходником для
подключения к системе подачи воды (6/8 мм). См. следующий раздел "Подключение
питательной воды".

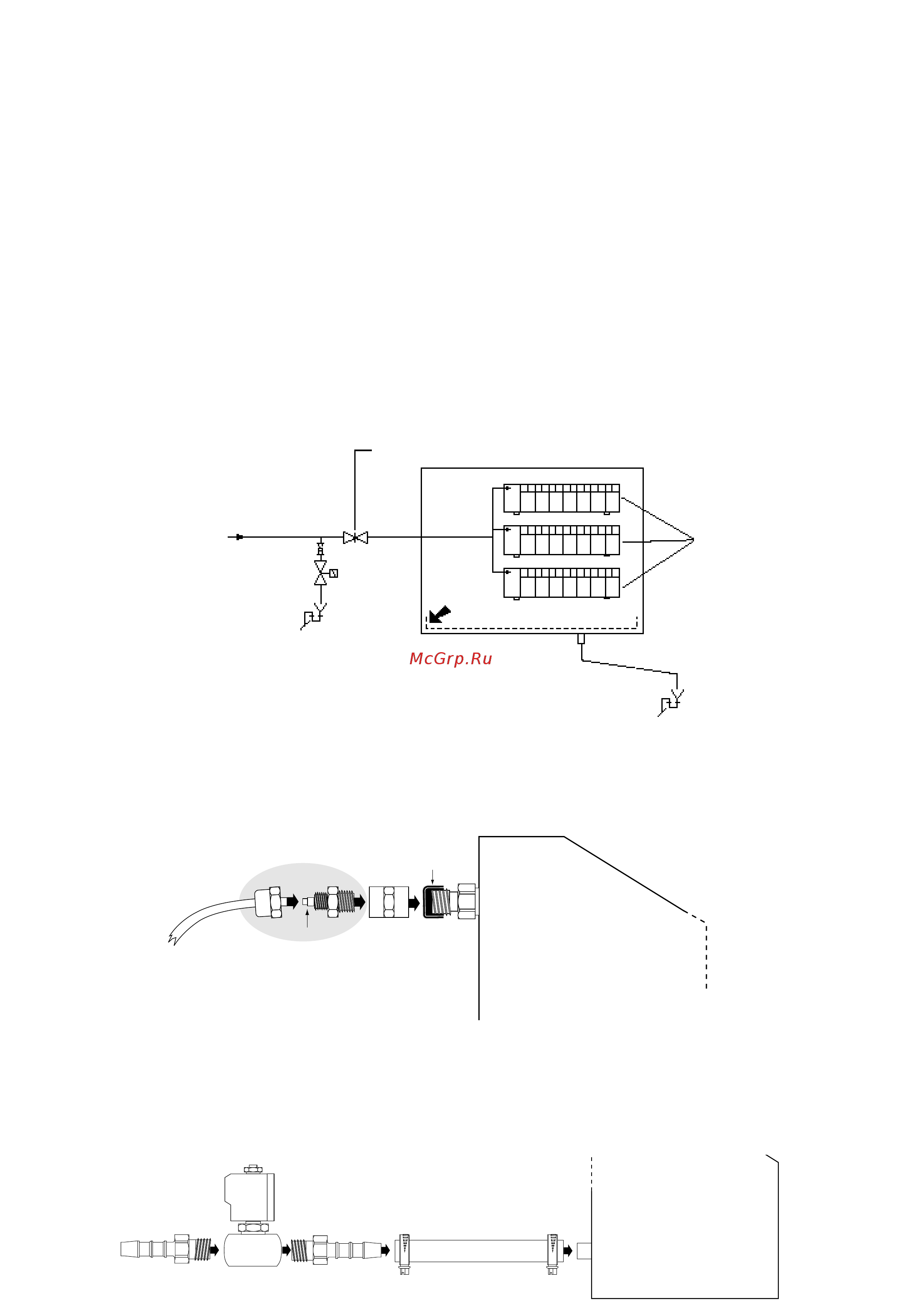

12.1
Подключение питательной воды
12.2
Подключение сливного клапана (опция)
Ручной клапан
Чистая вода
Клапан 1/2
О
I.G.
Увлажнитель
Снимите защитный колпачок
Переходник (для трубок Rilsan 6 и 8 мм)
Прим
. Переходник для
соединения трубок Rilsan 6 и 8 мм
входит в комплект поставки
увлажнителя
