Carel humiSonic UU02DD0000 [9/35] Пример увлажнения воздуха в административном помещении

3.1 Пример увлажнения воздуха в административном помещении

Увлажнение свежего воздуха в офисном помещении производится с помощью ультразвукового

увлажнителя канального исполнения.

Исходные данные:

Параметры свежего воздуха в зимний период LW= -10

C / 90% RH

Параметры воздуха в помещении после увлажнения LR= 20

C / 60% RH

Расход воздуха VL=2000 м

/ч

Доля свежего воздуха 50 %

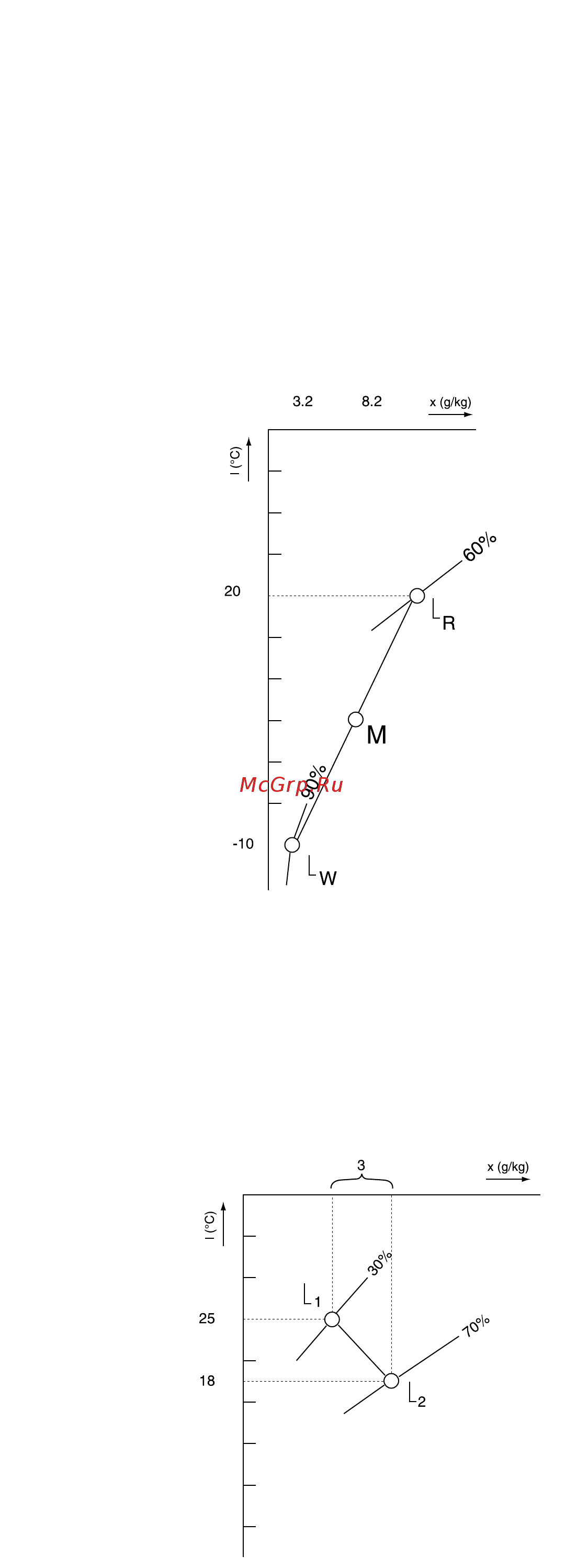

Отмечаем на h-x диаграмме точки LW и LR и

соединяем их по прямой. Находим середину

отрезка и ставим точку М (50% свежего воздуха).

Из точек М и LR строим перпендикуляры до

верхней оси Х и находим влагосодержание

воздуха в данных точках: 8,8 г/кг и 5,2 г/кг.

Недостаток влаги определяем по формуле:

(8,8 - 5,2) х 2000 х 1,2 = 8640 г/ч = 8,6 кг/ч,

где:

8,8 г/кг - влагосодержание воздуха в точке LR

5,2 г/кг - влагосодержание воздуха в точке M

20000 м

/ч - расход воздуха

1,2 кг/м

- средняя плотность воздуха

Примечание:

Ультразвуковые увлажнители расщепляют воду до мельчайших капель (<0,001 мм).

Образуемый аэрозоль для перехода из жидкого состояния в газообразное забирает тепло из

окружающего воздуха. В результате адиабатического эффекта температура воздуха

понижается.

Пример.

Параметры воздуха до увлажнения

- Температура +25

- Относительная влажность 30%

Дополнительно вносимая влага х=3 г/кг

Параметры воздуха после увлажнения

- Температура +18

- Относительная влажность 70%
