32
1. Установите увлажнитель на стороне пониженного давления.
2. В данном случае теплообменники выполняют функцию разделения воздушного потока
вместо разделительной пластины.
3. Во время нагрева температура воздуха над увлажнителем не должна превышать 40
О
С.
4. Расстояние от увлажнителя до следующего объекта по ходу течения потока должно быть не
менее расстояния свободного пути распыления.
5. Сливной поддон из нержавеющей стали не должен быть короче свободного пути
распыления. В системе слива предусмотрите сифон. Высота сифона зави сит от перепада
давления воздуха окружающей среды и на стороне пониженного давления в воздуховоде.
6. Убедитесь, что расстояние от нижнего увлажнителя до поддона составляет не менее 10 см.
Эта мера обеспечивает оптимальное испарение облака аэрозоля. Аналогичное требование
относится к увлажнителям, расположенным сверху и сбоку.

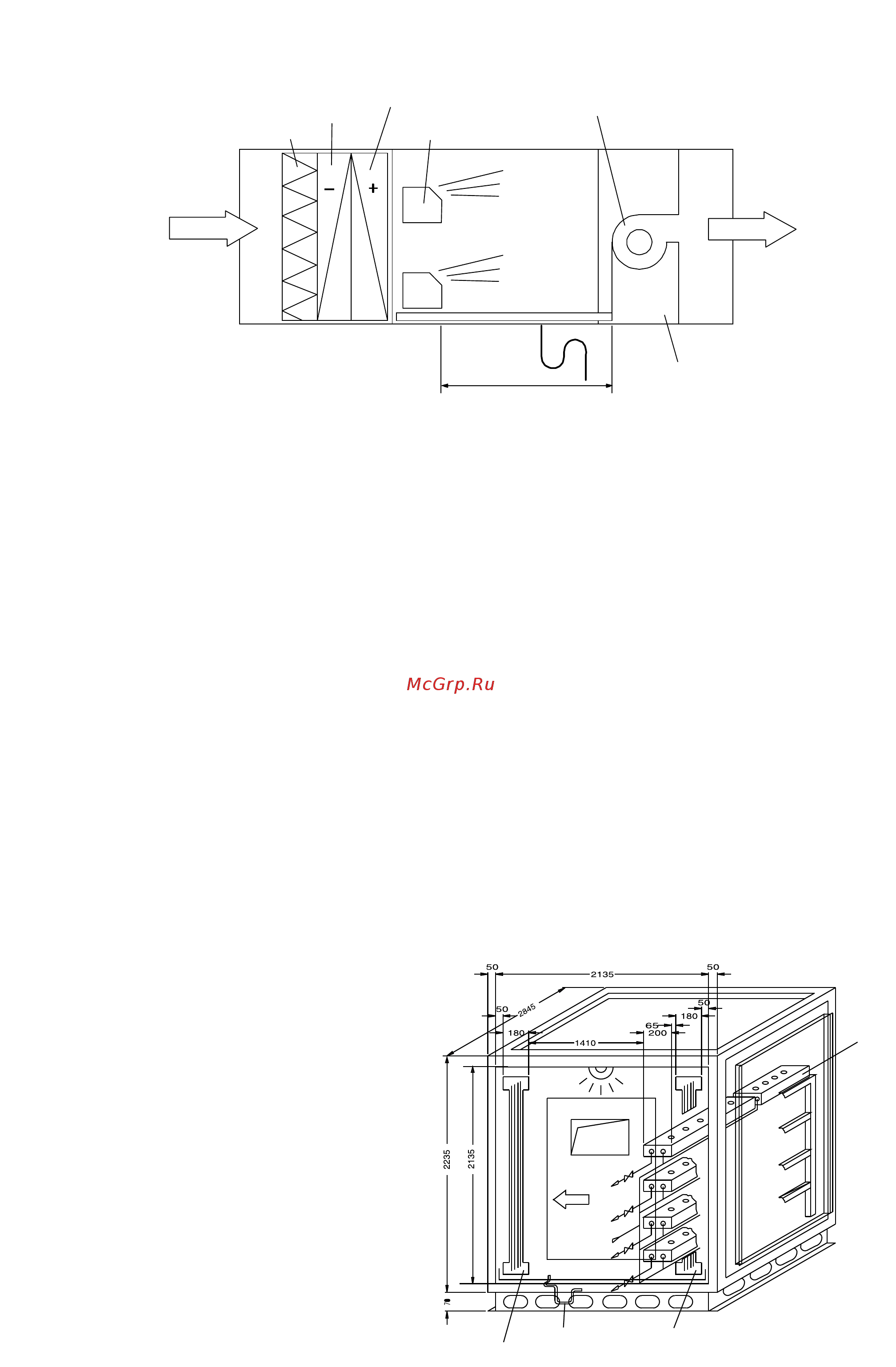

Пример монтажа 8 увлажнителей.
Свободный путь распыления 1410 мм
Расход воздуха 43900 м
3
/ч
Производительность увлажнителя 132 кг/ч
Потери давления 320 Па
Каплеуловитель
Рассекатель воздуха
Увлажнитель FSU18DU
Деминерализованная вода
Фильтр
Охладитель
Обогреватель
Увлажнитель
Вентилятор
Свободный путь распыления
Секция кондиционера
Каплеуловитель Сифон Рассекатель
Увлажнитель
